Стабильное питание оборудования с ИБП ExeGate 750VSP

ExeGate 750VSP — импульсный блок питания форм-фактора ATX мощностью 750 Вт. Он преобразует переменное сетевое напряжение в стабилизированные линии постоянного тока для материнской платы, процессора, видеокарт и накопителей. В вычислительных узлах промышленных систем такой блок может питать рабочую станцию, сервер или компьютер обработки данных. Для питания датчиков, контроллеров и другого оборудования с промышленными низковольтными входами он не предназначен.

Технические характеристики

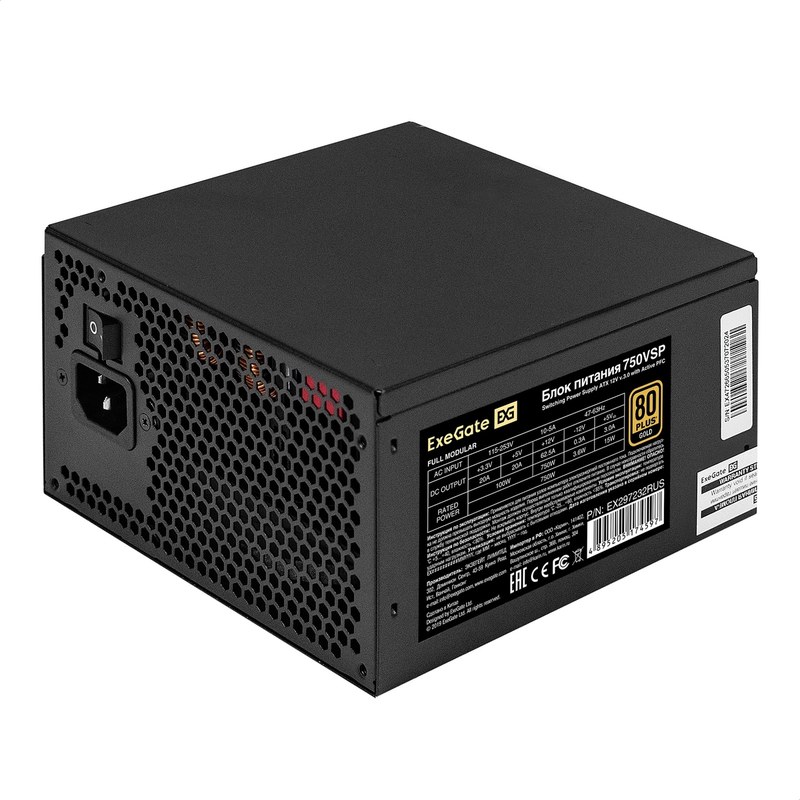

Блок рассчитан на компьютерные системы с разъёмами ATX и ATX12V 3.0. Его мощность распределяется между несколькими выходными линиями: основная нагрузка приходится на линию +12 В, а линии +3,3 В и +5 В используются для отдельных узлов платы и подключённых устройств. Основные параметры модели:

• Номинальная выходная мощность — 750 Вт;
• форм-фактор — ATX 12V версии 3.0;
• входное напряжение — 115–253 В переменного тока, частота — 47–63 Гц;
• максимальный входной ток — 10 А;
• выход +12 В — до 62,5 А и 750 Вт;
• выходы +3,3 В и +5 В — до 20 А каждый, их суммарная мощность ограничена 100 Вт;
• дежурный выход +5VSB — до 3 А, выход −12 В — до 0,3 А;
• класс энергоэффективности — 80 PLUS Gold;
• габариты — 150 × 85 × 140 мм, масса — около 2,2 кг;
• расчётный диапазон рабочих температур — от 5 до 40 C, уровень шума указан в диапазоне 30–35 дБА;
• заявленная наработка на отказ — 120 000 часов.

Класс 80 PLUS Gold характеризует энергоэффективность при установленной методике испытаний. Он не означает, что блок постоянно работает с одинаковым КПД при любой нагрузке. Для оценки пригодности к конкретной системе важны суммарная мощность потребителей и распределение нагрузки по выходным линиям.

Конструкция и разъёмы

ExeGate 750VSP использует импульсную схему преобразования: силовые компоненты работают на высокой частоте, что позволяет получить требуемые выходные напряжения при сравнительно компактных габаритах. В блоке предусмотрены активная коррекция коэффициента мощности (APFC) и отдельные DC-DC-преобразователи для выходных линий. Такая архитектура помогает поддерживать питание при изменении нагрузки на разных линиях. Ключевые узлы и подключения модели:

• корпус стандарта ATX для установки в совместимый компьютерный корпус;
• вентилятор диаметром 120 мм на гидродинамическом подшипнике с управлением скоростью по температуре;

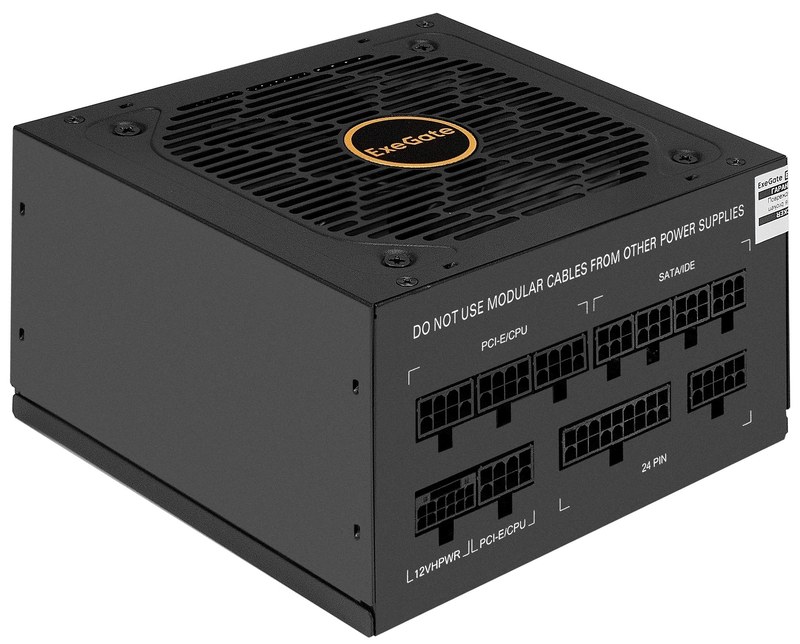

• один разъём 24-pin ATX для материнской платы;
• два разъёма 4+4-pin CPU для питания процессорных узлов;
• четыре разъёма 6+2-pin PCI-E и один разъём 12+4-pin PCIe 5.0 12VHPWR для видеокарт;
• шесть разъёмов SATA и три разъёма Molex, а также один разъём питания FDD;
• кабельное подключение с комплектом кабелей, крепежом и сетевым шнуром.

Защитные функции включают отключение при коротком замыкании, превышении или снижении напряжения, перегрузке по току и мощности, а также перегреве. Они снижают риск повреждения блока и подключённых компонентов при нештатных режимах, но не заменяют защиту электросети и источники бесперебойного питания.

Принцип работы и эксплуатация

На вход блока поступает переменное сетевое напряжение. После входного фильтра и узла коррекции коэффициента мощности оно преобразуется силовой схемой в постоянное напряжение, а внутренние преобразователи формируют необходимые выходные линии. Система управления регулирует работу преобразования и охлаждения в зависимости от электрической и тепловой нагрузки. При монтаже блок закрепляют в корпусе на предусмотренных точках, обеспечивая свободный приток и отвод воздуха. Перед подключением проверяют совместимость разъёмов с материнской платой, процессором и видеокартами. Разъём 12VHPWR следует устанавливать полностью и без резкого перегиба кабеля у корпуса штекера. Мощность блока сама по себе не гарантирует совместимость: суммарное потребление компонентов и допустимая нагрузка должны соответствовать их требованиям. Для стабильной эксплуатации необходимы вентиляционные зазоры и отсутствие пыли на решётках. Устройство рассчитано на работу в диапазоне температур от 5 до 40 C; применение вне этого диапазона не подтверждено указанными характеристиками. Блок устанавливается внутри компьютерного корпуса и не имеет заявленного промышленного исполнения для монтажа на DIN-рейку или эксплуатации в запылённой, влажной либо вибронагруженной среде.

Применение в вычислительных системах

ExeGate 750VSP применяют в системах, где требуется питание компьютера с производительными компонентами и несколькими периферийными устройствами. В промышленной инфраструктуре он может использоваться в рабочей станции оператора, узле машинного зрения, вычислительном блоке сбора данных или локальном сервере, если оборудование размещено в подходящем корпусе и среде. Большое число разъёмов SATA и PCI-E упрощает подключение накопителей и графических устройств. Линия +12 В с максимальной мощностью 750 Вт позволяет питать основную нагрузку компьютерной системы, однако реальная пригодность определяется характеристиками всех компонентов и условиями охлаждения. Для непосредственного питания цепей автоматики, датчиков и исполнительных механизмов требуется блок с соответствующими промышленными выходами и способом монтажа.

Таким образом, ExeGate 750VSP — компьютерный блок питания мощностью 750 Вт, предназначенный для преобразования сетевого напряжения и питания компонентов системы через стандартные линии постоянного тока. Его характеристики подходят для мощных рабочих станций и вычислительных узлов, используемых в промышленной инфраструктуре. При эксплуатации необходимо учитывать требования подключённых компонентов, охлаждение и температурные ограничения модели. «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. Компания поставляет оборудование для оснащения производственных и вычислительных систем.
