Источник бесперебойного питания ExeGate 750PPX: защита оборудования от перебоев

ExeGate 750PPX — блок питания форм-фактора ATX с номинальной выходной мощностью 750 Вт. Он преобразует переменный ток электросети в стабилизированные напряжения, необходимые для работы материнской платы, процессора, накопителей и плат расширения. Модель рассчитана прежде всего на настольные компьютеры с несколькими устройствами и производительными компонентами. В промышленной среде такой блок может применяться в обычных вычислительных системах, если его характеристики соответствуют требованиям конкретной установки; специализированным источником питания промышленного класса он не является.

Основные характеристики

Блок распределяет питание по нескольким линиям постоянного тока. Наиболее мощная линия +12 В рассчитана на ток до 58 А и мощность до 696 Вт. Она питает процессор и видеокарты, а линии +3,3 В и +5 В используются материнской платой, накопителями и другими компонентами. Паспортная мощность составляет 750 Вт, но фактическая нагрузка системы должна укладываться в допустимые значения по каждой линии. К основным параметрам ExeGate 750PPX относятся:

• форм-фактор ATX 12V версии 2.3, размеры корпуса 150 × 86 × 160 мм;
• входное напряжение 115–253 В переменного тока при частоте 47–63 Гц;
• максимальный входной ток 8 А;
• номинальная выходная мощность 750 Вт;
• максимальный ток линии +12 В — 58 А, мощность линии — до 696 Вт;
• максимальные токи линий +3,3 В и +5 В — 21 А и 18 А соответственно, их суммарная мощность — до 120 Вт;
• активный корректор коэффициента мощности (APFC);
• заявленная эффективность — 80 Plus;
• среднее время наработки на отказ, указанное производителем, — 120 000 ч;
• допустимая рабочая температура — от 0 до +40 C.

Показатель 80 Plus характеризует эффективность преобразования энергии, однако сам по себе не задаёт фактическое потребление конкретного компьютера. Оно зависит от нагрузки и характеристик подключённых компонентов. При расчёте системы учитывают не только общую мощность, но и ток по линии +12 В, а также число и тип требуемых разъёмов.

Конструкция и подключение компонентов

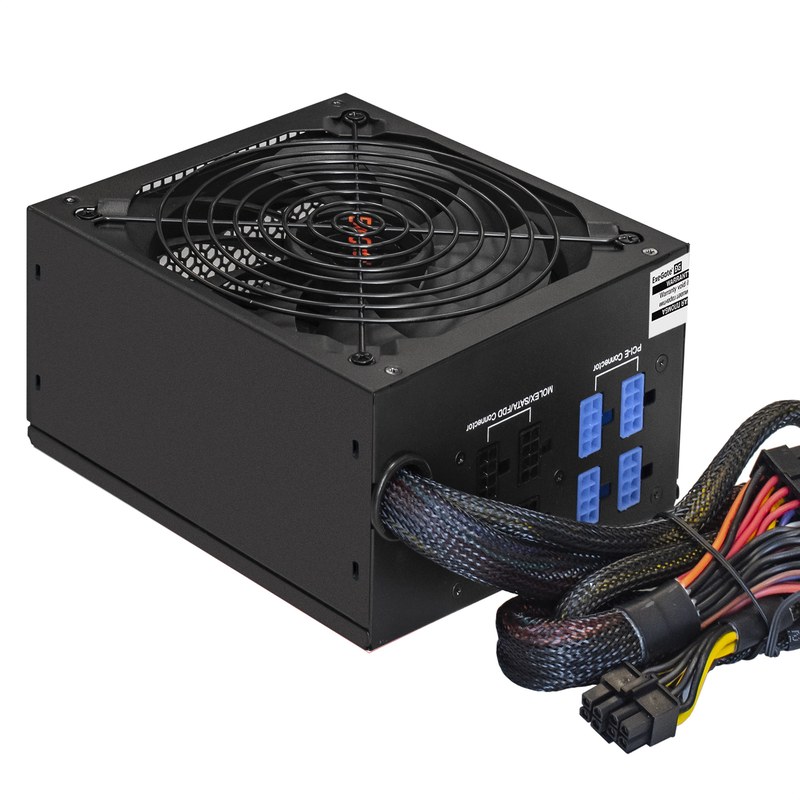

Корпус выполнен в стандартном формате ATX и предназначен для установки в совместимый компьютерный корпус. Внутри находятся силовой преобразователь, цепи фильтрации и стабилизации, управляющая электроника и система охлаждения. Производитель указывает для модели архитектуру Dual Forward и активную коррекцию коэффициента мощности. Конструкция с плоскими кабелями упрощает укладку проводки и помогает освободить пространство внутри корпуса. Набор разъёмов рассчитан на подключение материнской платы, центрального процессора и нескольких устройств расширения:

• основной разъём питания материнской платы 24-pin;
• два разъёма питания процессора 4+4-pin;
• шесть разъёмов PCI-E 6+2-pin для видеокарт и других плат расширения;
• восемь разъёмов SATA для накопителей и совместимой периферии;
• четыре разъёма Molex для компонентов с соответствующим интерфейсом.

В описании производителя отмечена система управления кабелями. Комплектация и способ укладки проводов могут различаться у вариантов поставки с дополнительным обозначением в коде модели, поэтому перед установкой важно сверить маркировку конкретного экземпляра и перечень разъёмов. Кабели питания нельзя подключать с усилием или использовать с разъёмами, не предусмотренными для соответствующего компонента.

Принцип работы и защита

При включении блок принимает сетевое напряжение, фильтрует помехи и преобразует энергию в выходные напряжения постоянного тока. Активный корректор коэффициента мощности участвует в формировании входного тока. Далее внутренние преобразовательные каскады обеспечивают питание выходных линий, а управляющие цепи контролируют параметры работы. Для защиты оборудования в спецификации перечислены следующие функции:

• SCP — защита от короткого замыкания;
• OVP и UVP — защита от чрезмерного повышения и понижения выходного напряжения;
• OCP — ограничение сверхтока;
• OPP/OLP — защита от перегрузки по мощности;
• OTP — защита от перегрева;
• SIP — защита от импульсных помех.

Эти функции снижают риск повреждения блока и подключённых компонентов при нештатных режимах. Защита не заменяет правильного расчёта нагрузки, качественного заземления и внешних средств защиты сети, если они предусмотрены проектом электроснабжения.

Охлаждение и условия эксплуатации

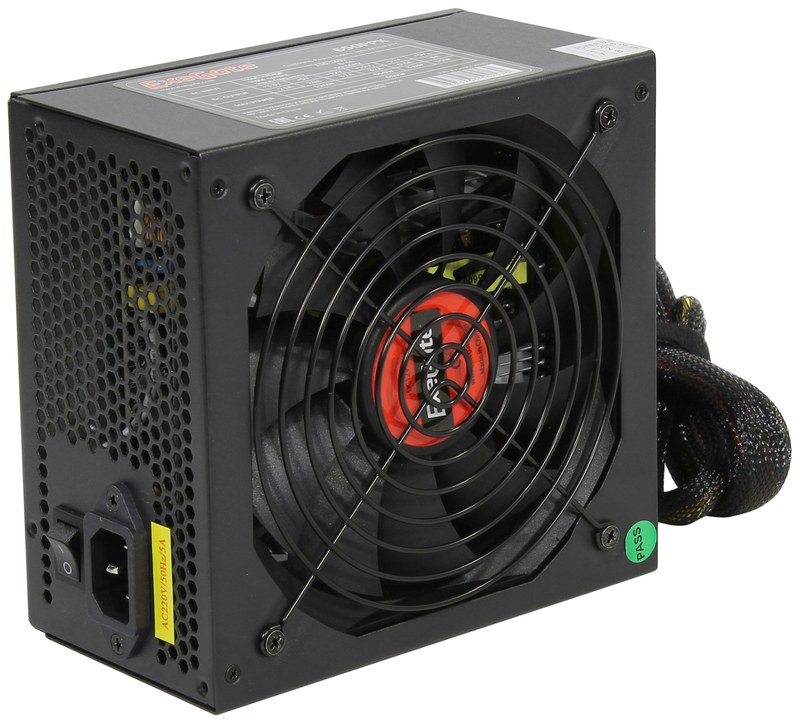

Для отвода тепла установлен вентилятор диаметром 140 мм на гидравлическом подшипнике. Скорость вращения регулируется с учётом температуры. В спецификации производителя указан уровень шума 30–35 дБА. Для нормальной работы необходимо, чтобы воздух свободно поступал к вентилятору и выходил из корпуса блока. Загрязнение вентиляционных отверстий и недостаточная вентиляция корпуса повышают тепловую нагрузку на компоненты. При монтаже блок фиксируют в предназначенном для него отсеке корпуса, соблюдая положение вентиляционных отверстий и не перекрывая воздушный поток. После установки проверяют надёжность крепления, подключение основного кабеля и соответствие разъёмов компонентам. Эксплуатацию следует вести в пределах заявленного температурного диапазона; попадание влаги, металлической пыли и токопроводящих загрязнений внутрь устройства недопустимо. Разборка блока при подключении к сети опасна из-за наличия внутренних цепей, способных сохранять электрический заряд.

Практическое применение

ExeGate 750PPX подходит для настольных вычислительных систем, которым требуется мощность до 750 Вт и несколько разъёмов питания PCI-E. Наличие двух разъёмов для процессора и шести разъёмов для видеокарт позволяет подключать конфигурации с соответствующими входами питания, если суммарная нагрузка не превышает паспортные значения. При этом возможность подключения по числу разъёмов не означает, что любая конфигурация автоматически совместима: необходимо учитывать потребление каждого компонента, ток по линии +12 В и рекомендации изготовителей оборудования. В производственной среде блок может использоваться в рабочих станциях, локальных вычислительных узлах и системах обработки данных, построенных на стандартных компьютерных компонентах. Для непрерывной работы в составе ответственного оборудования отдельно оценивают требования к резервированию питания, допустимому времени простоя, условиям охлаждения и уровню электрических помех. ExeGate 750PPX не заменяет специализированный промышленный источник с исполнением, рассчитанным на монтаж в шкаф управления или работу в расширенном диапазоне условий.

Таким образом, ExeGate 750PPX — ATX-блок питания мощностью 750 Вт с активным PFC, линией +12 В до 58 А, широким набором разъёмов и температурно-регулируемым вентилятором диаметром 140 мм. Он предназначен для питания настольных компьютеров и вычислительных систем, в том числе используемых в отдельных производственных задачах. При эксплуатации важны корректный расчёт нагрузки, совместимость разъёмов и достаточное охлаждение. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения предприятий и производственных объектов. Поставка оборудования позволяет комплектовать инфраструктуру в соответствии с потребностями организаций.
