Оптический трансивер ExeGate EXT-10G-MM850-LC2-300M для высокоскоростных сетей

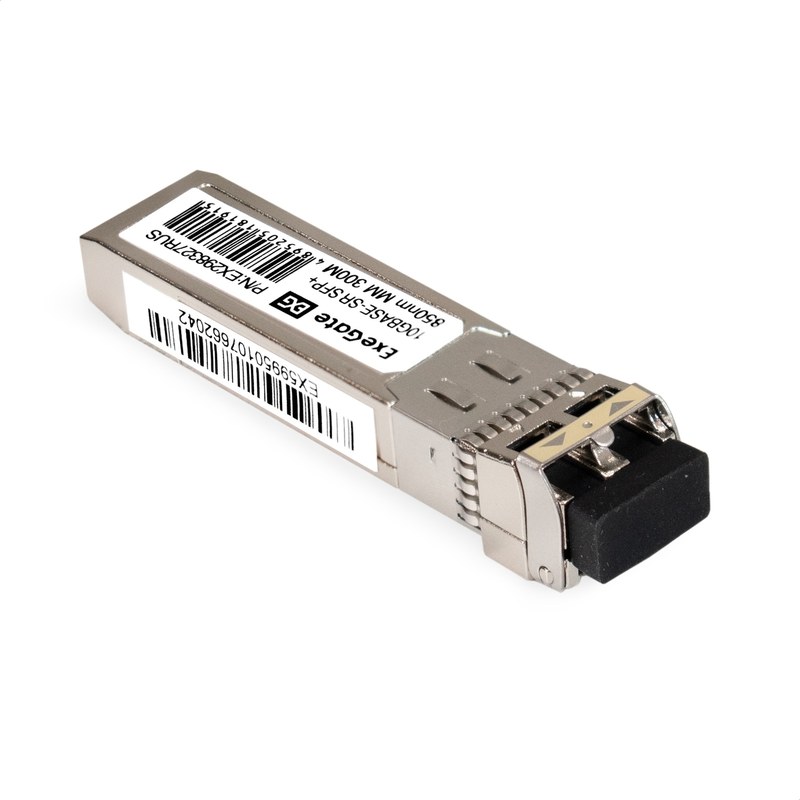

ExeGate EXT-10G-MM850-LC2-300M — оптический трансивер формата SFP+, предназначенный для передачи данных со скоростью до 10 Гбит/с по многомодовому волокну. Он устанавливается в совместимый порт сетевого коммутатора, сетевого адаптера или другого оборудования и преобразует электрический сигнал в оптический при передаче, а входящий световой сигнал — в электрический при приёме. Трансивер рассчитан на линии длиной до 300 м по волокну OM3. Такой формат подходит для высокоскоростных соединений внутри зданий, серверных и промышленных объектов, где оборудование размещено сравнительно близко друг к другу.
Технические характеристики
Модуль обеспечивает полнодуплексную передачу: отправка и приём данных идут одновременно по двум волокнам. Оптический интерфейс выполнен с разъёмом Duplex LC/UPC, а рабочая длина волны составляет 850 нм. Для соединения нужны два совместимых трансивера и многомодовый оптический кабель. Основные параметры модели:
- Скорость передачи данных — 10 Гбит/с,
- форм-фактор — SFP+,
- тип среды — многомодовое оптическое волокно;
- максимальная дальность — до 300 м по OM3;
- длина волны передачи и приёма — 850 нм;
- оптический разъём — Duplex LC/UPC;
- поддерживаемый тип волокна — 50/125 или 62,5/125 мкм;
- выходная оптическая мощность передатчика — от −6 до −1 дБм;
- входная оптическая мощность — от −10 до 0 дБм, чувствительность приёмника — −10 дБм;
- напряжение питания — 3,3 В, максимальный входной ток — 300 мА;
- рабочая температура — от 0 до +75 C;
- рабочая влажность — от 5 до 95 %;
- габариты — 55,9 × 13,7 × 8,5 мм.
Указанная дальность до 300 м относится к волокну OM3. В совместимых устройствах модуль поддерживает горячее подключение и цифровой мониторинг DDM, который позволяет считывать диагностические данные о работе трансивера. Производитель также указывает соответствие спецификации MSA и совместимость с рядом сетевых адаптеров ExeGate, включая EXE-X520-DA1, EXE-X710-2SFP+ и EXE-X710-4SFP+. Совместимость с конкретной моделью оборудования следует сверять с её документацией.
Конструкция и принцип работы
Трансивер объединяет оптический передатчик, оптический приёмник и электронную схему обработки сигнала в компактном корпусе. Он вставляется в SFP+ слот устройства, а оптический кабель подключается через разъём LC. Основные узлы модуля выполняют следующие функции:
- оптический передатчик преобразует электрические данные в световой сигнал с длиной волны 850 нм;
- оптический приёмник регистрирует световой сигнал на входе и восстанавливает электрический поток данных;
- электронная схема согласует сигналы трансивера с интерфейсом сетевого оборудования;
- контакты SFP+ обеспечивают питание и обмен данными с устройством;
- средства цифрового мониторинга предоставляют диагностическую информацию, если её чтение поддерживается подключённым оборудованием.
При передаче электрический сигнал от сетевого порта поступает в модуль и преобразуется в оптический. На противоположном конце линии второй совместимый трансивер принимает световой поток и преобразует его обратно в электрическую форму. Duplex-разъём использует отдельные волокна для передачи и приёма, поэтому при подключении важно правильно состыковать оба оптических канала.
Установка и эксплуатация
Установка сводится к монтажу трансивера в подходящий SFP+ порт и подключению оптического кабеля. Возможность горячего подключения упрощает замену или установку модуля без отключения сетевого оборудования, если такую операцию допускает документация устройства. Перед вводом линии в работу проверяют формат порта, поддержку трансиверов стороннего производителя, тип волокна и чистоту торцов разъёмов. Несовпадение типа оптики или загрязнение коннекторов может привести к потере сигнала и нестабильной связи. Радиус изгиба кабеля должен соответствовать требованиям его изготовителя; натяжение и резкие перегибы повреждают волокно. Модуль рассчитан на эксплуатацию при температуре от 0 до +75 C. Его следует устанавливать в вентилируемом корпусе оборудования, где температура рядом с портом остаётся в допустимом диапазоне. При обращении с оптическими разъёмами их торцы защищают от пыли, а свободные порты закрывают заглушками.
Практическое применение
EXT-10G-MM850-LC2-300M применяют там, где требуется передать большой поток данных между сетевыми устройствами на расстоянии до 300 м по многомодовому кабелю. Оптическое соединение не зависит от электромагнитных наводок, характерных для производственных помещений с электроприводами и силовыми установками. Модуль может использоваться для соединения серверов и коммутаторов, объединения сетевых шкафов, подключения систем хранения данных и организации межузловых связей в локальных сетях предприятий. Конкретная схема зависит от поддерживаемых портов оборудования и параметров проложенной волоконно-оптической линии.
Таким образом, ExeGate EXT-10G-MM850-LC2-300M — сменный SFP+ трансивер для высокоскоростных соединений по многомодовому оптоволокну. Он поддерживает скорость 10 Гбит/с, использует длину волны 850 нм и рассчитан на передачу данных на расстояние до 300 м по OM3. Компактность, горячее подключение и диагностический мониторинг делают его практичным компонентом корпоративных и промышленных сетей с совместимым оборудованием. «Олниса» выступает поставщиком промышленного оборудования для организаций России и стран СНГ. Компания предлагает оборудование и компоненты для применения в производственных, инфраструктурных и сетевых системах.
