Современный плавный пуск: защита и долговечность с Siemens Sirius 3RW4036-1BB04

Современная промышленность требует высокой надежности, энергоэффективности и точности управления электроприводами. Одним из ключевых элементов автоматизации электродвигателей является мягкий пускатель (soft starter), позволяющий плавно запускать и останавливать асинхронные двигатели, снижая механические и электрические нагрузки. Среди широкого ассортимента решений от ведущих производителей особое место занимает серия Siemens Sirius 3RW40, а модель 3RW4036-1BB04 — один из популярных представителей этой линейки, предназначенных для управления двигателями средней мощности.

Общая характеристика устройства

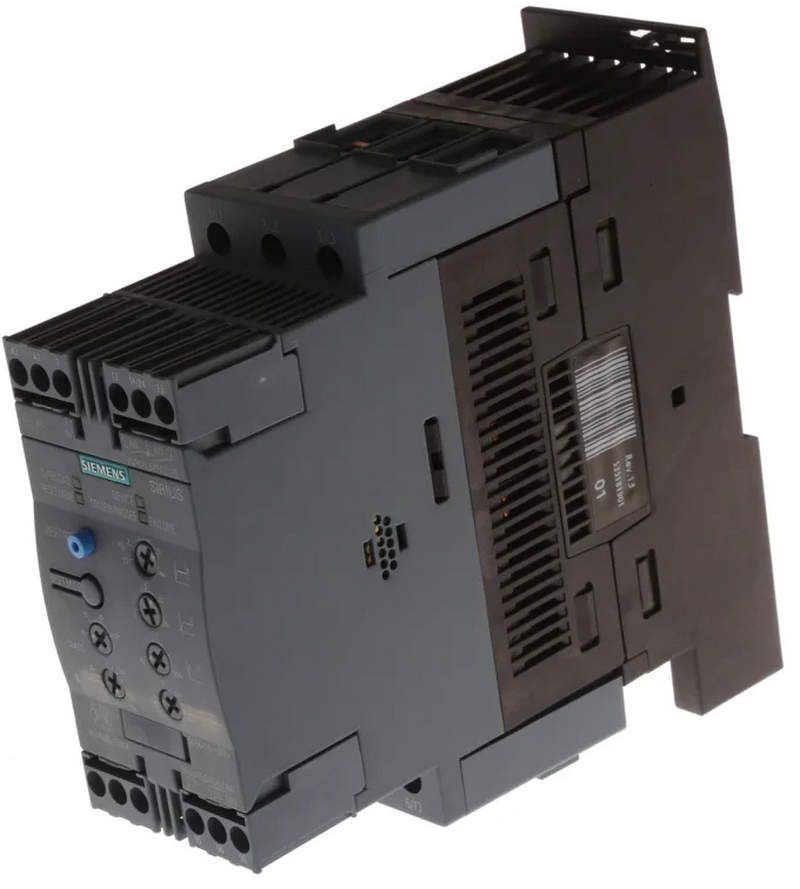

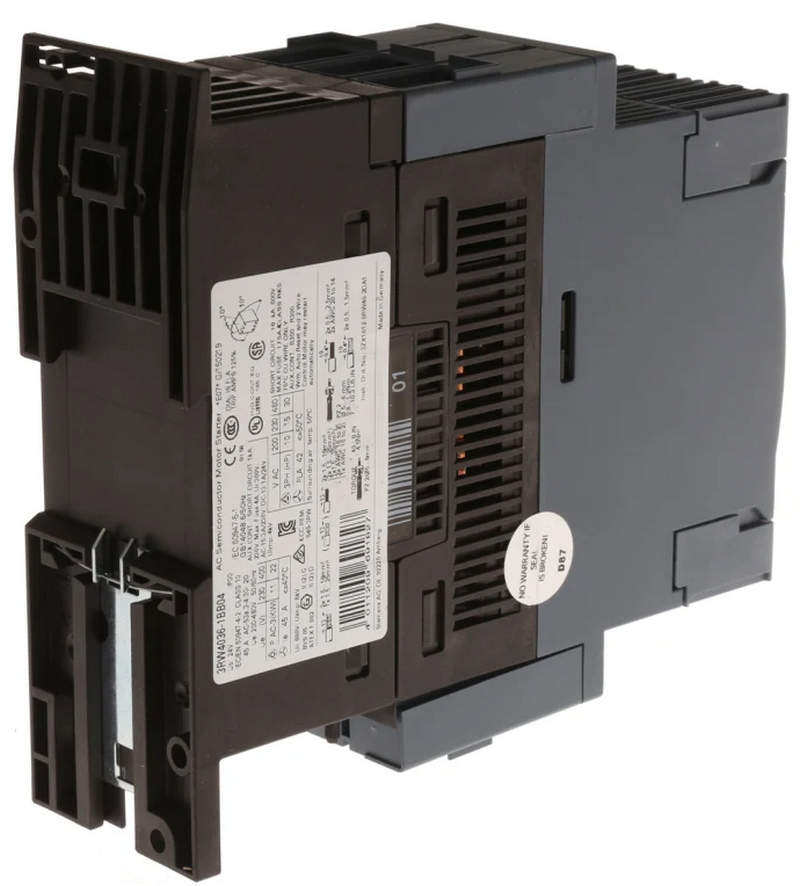

Мягкий пускатель Siemens Sirius 3RW4036-1BB04 — это электронное устройство, предназначенное для плавного пуска, остановки и защиты трехфазных асинхронных двигателей переменного тока. Он входит в серию Sirius 3RW40, разработанную компанией Siemens как часть комплексного решения для промышленной автоматизации. Устройство устанавливается в силовые цепи и обеспечивает управление напряжением, подаваемым на двигатель, с помощью тиристоров, что позволяет минимизировать пусковые токи и ударные нагрузки на механическую часть оборудования. Модель 3RW4036-1BB04 рассчитана на номинальный рабочий ток 36 А при напряжении до 600 В, что делает её подходящей для двигателей мощностью до 18,5 кВт (при 400 В) или 25 кВт (при 500 В). Устройство предназначено для установки на стандартную DIN-рейку и имеет компактный корпус, что позволяет эффективно использовать пространство в распределительных щитах.

Принцип работы

Основой работы мягкого пускателя является фазовое управление с помощью тиристоров — полупроводниковых приборов, способных регулировать уровень напряжения, подаваемого на двигатель. При старте двигателя тиристоры постепенно увеличивают угол проводимости, что приводит к плавному росту напряжения и, как следствие, тока. Это позволяет избежать резкого скачка тока, который может достигать 6–8 кратного значения номинального при прямом пуске. В процессе пуска ток увеличивается не мгновенно, а по заданной кривой (линейной или S-образной), что обеспечивает плавное нарастание крутящего момента. После достижения заданной скорости или по истечении времени разгона пускатель может быть переведён в режим байпаса (обхода) с помощью встроенного или внешнего контактора, что позволяет снизить потери мощности и нагрев самого устройства. При остановке двигатель также замедляется плавно благодаря постепенному снижению напряжения — так называемый мягкая остановка, которая особенно важна в насосных и вентиляторных системах для предотвращения гидравлических ударов.

Технические характеристики

Ключевые параметры модели 3RW4036-1BB04:

• Номинальный ток (In): 36 А
• Максимальное напряжение сети: 600 В
• Мощность двигателя (при 400 В): до 18,5 кВт
• Мощность двигателя (при 500 В): до 25 кВт
• Степень защиты: IP20 (допускается использование в закрытых щитах)
• Тип монтажа: на DIN-рейку (35 мм)
• Диапазон регулировки времени пуска: 0,5–30 секунд
• Диапазон регулировки начального напряжения пуска: 40–70% от номинального
• Функция защиты от перегрузки: встроенная термомодель двигателя
• Коммуникационные интерфейсы: отсутствуют (базовая модель без PROFIBUS или PROFINET)
• Температурный диапазон работы: от -25C до +60C

Устройство оснащено встроенной защитой от перегрузки, обрыва фазы, перегрева и короткого замыкания. Также реализована функция автоматического сброса после аварийной остановки, что повышает отказоустойчивость системы.

Преимущества использования

Применение мягкого пускателя Siemens 3RW4036-1BB04 даёт ряд существенных преимуществ по сравнению с классическими схемами прямого пуска:

• Снижение пусковых токов — уменьшает нагрузку на сеть, предотвращает просадки напряжения, особенно важно в сетях с ограниченной мощностью.
• Продление срока службы оборудования — за счёт плавного пуска снижается износ механических передач, подшипников, муфт.
• Снижение износа электрической части — уменьшается тепловая нагрузка на обмотки двигателя и кабели.
• Универсальность — подходит для различных типов нагрузок: насосы, вентиляторы, конвейеры, компрессоры.
• Простота настройки и эксплуатации — интуитивно понятная панель управления, минимальное количество настроек.
• Высокая надёжность — продукция Siemens отличается высоким качеством сборки и долговечностью.

Области применения

Модель 3RW4036-1BB04 широко применяется в различных отраслях промышленности:

• Водоснабжение и канализация — управление насосами, предотвращение гидроударов.
• Вентиляция и кондиционирование — плавный пуск вентиляторов, снижение шума и вибраций.
• Производственные линии — запуск конвейеров, станков, дробилок.
• Сельское хозяйство — управление насосами орошения, компрессорами.
• Энергетика — вспомогательное оборудование на электростанциях.
• Строительство — бетоносмесители, компрессоры, лебёдки.

Благодаря компактным размерам и простоте интеграции в системы автоматизации, пускатель легко встраивается как в новые, так и в модернизируемые установки.

В целом, мягкий пускатель Siemens Sirius 3RW4036-1BB04 — это надёжное и эффективное решение для плавного управления асинхронными двигателями средней мощности. Благодаря продуманному дизайну, широкому функционалу и высокой надёжности, он заслужил доверие инженеров и проектировщиков по всему миру. Устройство позволяет не только снизить эксплуатационные расходы, но и повысить безопасность и долговечность технологического оборудования.
