Современная защита электродвигателей с Siemens Sirius 3RV2011-4AA10
В современных системах автоматизации и электроснабжения важную роль играют устройства защиты электродвигателей от перегрузок, коротких замыканий и других аварийных режимов. Одним из таких устройств является тепловое реле Siemens серии Sirius 3RV2011-4AA10 — надежное и широко применяемое решение для защиты асинхронных двигателей переменного тока. Это реле входит в состав модульной системы защиты двигателя (MSS — Motor Starter System), разработанной компанией Siemens, и отличается высокой точностью, долговечностью и простотой в монтаже.
Назначение и область применения
Тепловое реле 3RV2011-4AA10 предназначено для защиты электродвигателей от длительных перегрузок по току, которые могут привести к перегреву обмоток, снижению срока службы двигателя и выходу его из строя. Оно работает на принципе теплового расцепления: при превышении тока уставки биметаллическая пластина внутри реле деформируется, что приводит к размыканию контактов и отключению цепи управления пускателем. Таким образом, реле разрывает цепь питания двигателя, предотвращая его повреждение. Основная область применения — промышленные установки, насосные станции, конвейерные системы, вентиляционные установки, компрессоры и другое оборудование, где используются электродвигатели. Благодаря своей совместимости с пускателями серии 3RT и автоматическими выключателями 3RV, реле легко интегрируется в системы управления и автоматизации.
Конструкция и принцип работы

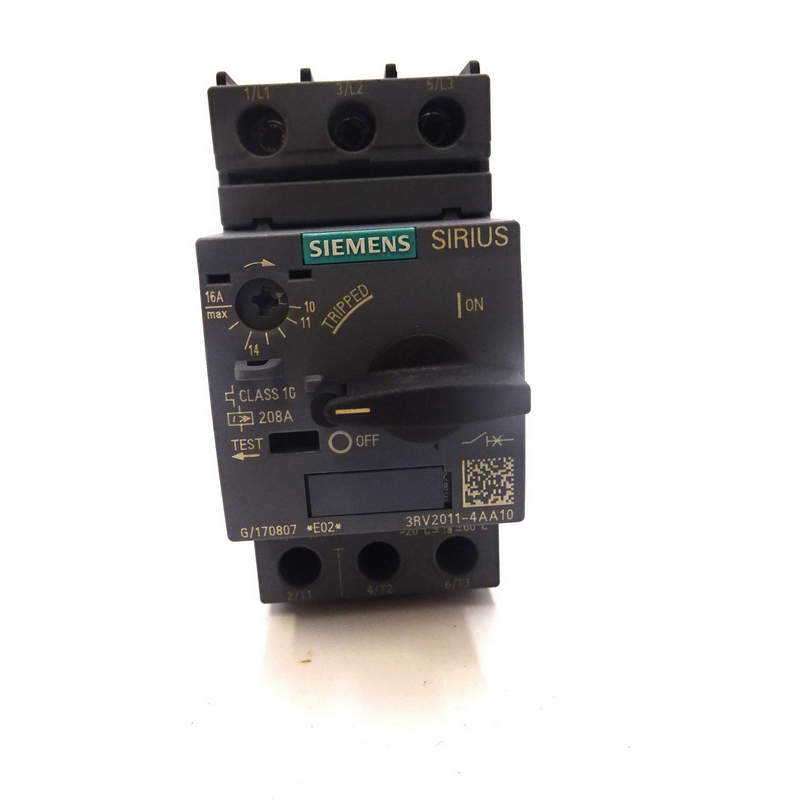

Реле 3RV2011-4AA10 выполнено в компактном пластиковом корпусе, предназначенном для монтажа на DIN-рейку (стандарт 35 мм). Оно имеет три полюса, что позволяет контролировать ток в каждой из трех фаз электродвигателя. Внутри реле расположены три биметаллические пластины, каждая из которых реагирует на ток соответствующей фазы. При превышении допустимого тока пластины нагреваются и изгибаются, воздействуя на механизм расцепления. Одной из особенностей данного реле является наличие регулируемой уставки тока срабатывания. Для модели 3RV2011-4AA10 диапазон регулировки составляет от 2,7 до 4 А. Это позволяет точно настроить защиту под конкретный двигатель, учитывая его номинальный ток. Регулировка осуществляется с помощью поворотного переключателя на лицевой панели, что обеспечивает удобство при настройке. Реле также оснащено вспомогательными контактами: один нормально замкнутый (NC) и один нормально разомкнутый (NO). Эти контакты используются в цепях управления для сигнализации о срабатывании защиты (например, включения аварийной лампы) или блокировки повторного пуска до устранения причины перегрузки.
Технические характеристики
Основные технические параметры реле 3RV2011-4AA10:
- Номинальный ток (In): 2,7–4 А
- Номинальное напряжение: до 690 В переменного тока
- Частота сети: 50/60 Гц
- Категория применения: AC-3 (для пуска и остановки асинхронных двигателей с короткозамкнутым ротором)
- Степень защиты: IP20 (защита от прикосновения и попадания твердых предметов диаметром более 12,5 мм)
- Температурный диапазон эксплуатации: от -25C до +55C
- Механическая износостойкость: до 10 миллионов циклов
- Электрическая износостойкость: до 1,5 миллиона циклов при номинальной нагрузке
- Сечение подключаемых проводов: 0,75–2,5 мм2
- Способ монтажа: на DIN-рейку 35 мм
- Масса: около 180 грамм
Реле соответствует международным стандартам IEC 60947-4-1 и EN 60947-4-1, что гарантирует его безопасность и соответствие требованиям к электрооборудованию.
Преимущества и особенности
Серия Sirius от Siemens отличается высокой степенью унификации и совместимости. Реле 3RV2011-4AA10 легко комбинируется с пускателями 3RT2, что позволяет собирать компактные и надежные магнитные пускатели. Благодаря модульной конструкции, все компоненты крепятся друг к другу без дополнительных крепежных элементов, что ускоряет монтаж и уменьшает вероятность ошибок.
Еще одним преимуществом является наличие функции компенсации температуры окружающей среды. Реле учитывает изменения температуры в щите управления, что предотвращает ложные срабатывания при колебаниях температуры. Кроме того, реле имеет функцию ручного и автоматического возврата после срабатывания. При автоматическом возврате реле повторно включается после остывания биметаллических пластин, а при ручном — требуется нажатие кнопки «Reset». Это позволяет выбирать режим в зависимости от требований безопасности технологического процесса.
Сравнение с аналогами
По сравнению с другими тепловыми реле аналогичного класса, 3RV2011-4AA10 выделяется высокой точностью срабатывания, долговечностью и простотой обслуживания. Многие конкуренты предлагают более дешевые аналоги, однако они часто уступают по надежности, диапазону регулировки и совместимости с другими компонентами. Продукция Siemens отличается строгим контролем качества и сертификацией, что делает её предпочтительной для ответственных промышленных объектов.
Тепловое реле Siemens Sirius 3RV2011-4AA10 является важным элементом современных систем защиты электродвигателей. Его высокая надежность, точность настройки, простота монтажа и совместимость с другими компонентами серии Sirius делают его популярным выбором в промышленной автоматике. Устройство эффективно защищает оборудование от перегрузок, продлевает срок службы двигателей и способствует бесперебойной работе технологических процессов.
Таким образом, благодаря широкому диапазону применения, соответствию международным стандартам и высокому качеству исполнения, реле 3RV2011-4AA10 заслуженно занимает лидирующие позиции на рынке устройств защиты электродвигателей. Его использование рекомендуется в любых системах, где требуется надежная и точная защита от перегрузок, особенно в условиях жестких промышленных эксплуатационных условий.
