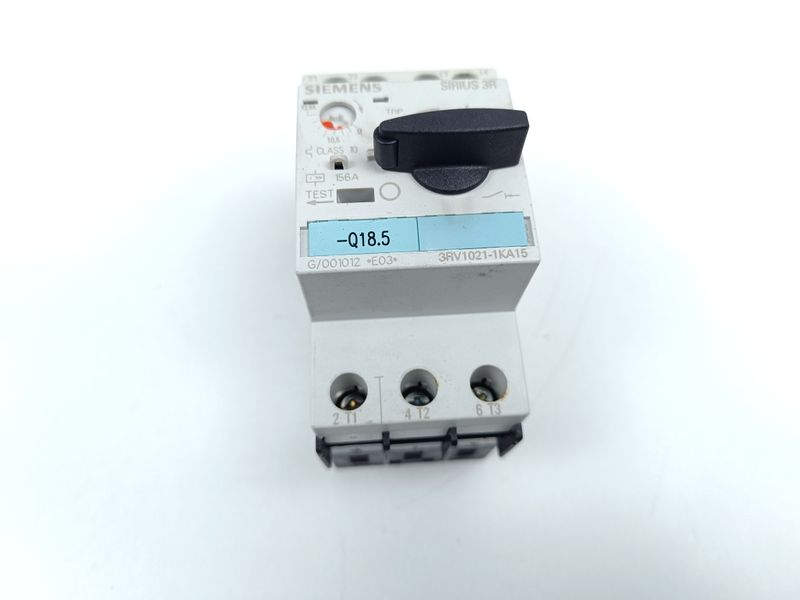

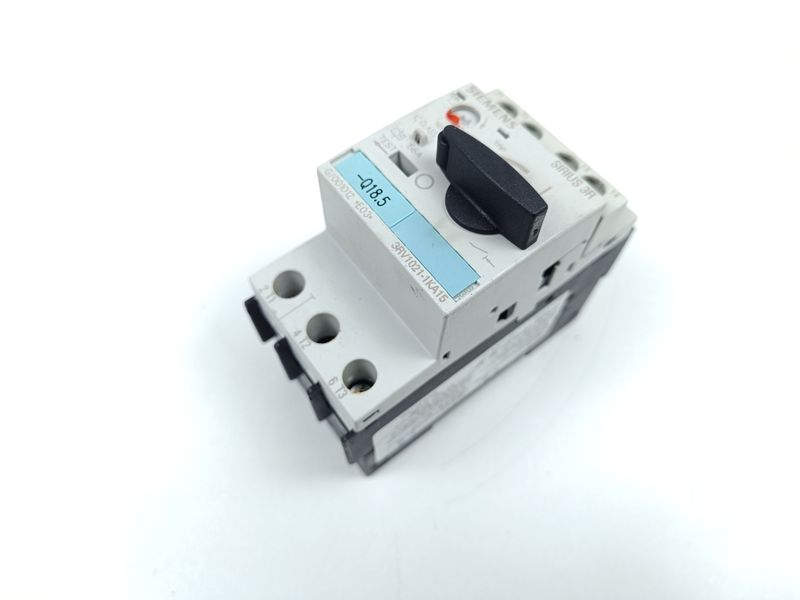

Siemens Sirius 3RV1021-1KA15 – безопасность и контроль в одном устройстве

Выключатель Siemens Sirius 3RV1021-1KA15 является одним из ключевых компонентов современных систем электроснабжения и автоматизации, разработанных компанией Siemens — мировым лидером в области промышленной автоматизации и энергетических решений. Данный прибор относится к серии Sirius 3RV — линейке компактных тепловых и электромагнитных защитных устройств, предназначенных для защиты электродвигателей и других электрических нагрузок от перегрузок, коротких замыканий и асимметрии фаз. Модель 3RV1021-1KA15 представляет собой универсальное решение для управления и защиты асинхронных двигателей в промышленных установках, системах вентиляции, насосных станциях, конвейерах и другом оборудовании.

Технические характеристики

Модель 3RV1021-1KA15 обладает следующими ключевыми параметрами:

• Номинальный ток (In): 0,25–0,4 А. Это означает, что устройство может быть настроено на работу с двигателями мощностью от нескольких сотен ватт до примерно 0,37 кВт при напряжении 400 В.
• Номинальное напряжение (Ue): до 690 В переменного тока, что позволяет использовать его в сетях как низкого, так и среднего напряжения.
• Коммутационная способность (Icu): 100 кА при 400 В — высокая отключающая способность обеспечивает надежную защиту даже при возникновении мощных коротких замыканий.
• Степень защиты (IP): IP20 при установке в щит, IP55 при использовании дополнительных заглушек — обеспечивает защиту от пыли и влаги.
• Тип монтажа: DIN-рейка (35 мм), что делает установку быстрой и удобной.
• Температурный диапазон: от -25C до +55C, что позволяет использовать устройство в условиях как умеренного, так и сурового климата.
• Категория применения: AC-3 — предназначено для коммутации асинхронных двигателей с короткозамкнутым ротором.
• Механическая и электрическая износостойкость: более 10 миллионов циклов механических операций и до 100 000 циклов при полной нагрузке.

Конструкция и принцип работы

Выключатель 3RV1021-1KA15 состоит из трех основных частей: корпуса, теплового расцепителя и электромагнитного расцепителя. Тепловой расцепитель реагирует на длительные перегрузки, возникающие при превышении номинального тока. Он работает по принципу биметаллической пластины, которая деформируется при нагреве и размыкает цепи. Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании, когда ток резко возрастает в десятки раз. Это обеспечивает двойную защиту: от перегрузок и от аварийных токов КЗ. Устройство имеет регулируемый диапазон уставки тока перегрузки, что позволяет точно подстроить его под конкретный двигатель. Настройка производится с помощью поворотного регулятора на лицевой панели. Также предусмотрен индикатор положения — зеленый/красный флажок, показывающий, включен или отключен автомат.

Монтаж и эксплуатация

Установка выключателя 3RV1021-1KA15 осуществляется на стандартную DIN-рейку. Подключение проводов выполняется через винтовые зажимы. Рекомендуется использовать гибкие провода с наконечниками для надежного контакта. Перед вводом в эксплуатацию необходимо:

• Проверить соответствие номинального тока двигателя установленной уставке.
• Убедиться в правильности подключения силовых и сигнальных цепей.
• Провести пробный пуск и проверить работу защиты.

В процессе эксплуатации устройство не требует специального обслуживания, однако рекомендуется периодически проверять состояние контактов и чистоту корпуса.

Область применения

3RV1021-1KA15 используется в первую очередь как устройство защиты электродвигателей переменного тока. Он сочетает в себе функции автоматического выключателя и теплового реле, что позволяет отказаться от использования отдельных компонентов и упростить конструкцию распределительного щита. Устройство обеспечивает защиту от перегрузок по току, коротких замыканий, а также может быть дополнено вспомогательными контактами для сигнализации состояния (включен/отключен), что делает его удобным для интеграции в системы автоматики. Основные сферы применения включают:

• Промышленные предприятия (металлургия, машиностроение, химическая промышленность);
• Системы водоснабжения и канализации;
• Вентиляционные и климатические установки;
• Энергетические объекты;
• Автоматизированные линии и конвейеры.

В целом, Siemens Sirius 3RV1021-1KA15 — это современное, надежное и эффективное решение для защиты электродвигателей в промышленных и коммунальных системах. Его высокие технические характеристики, компактность, простота настройки и совместимость с другими компонентами делают его одним из самых востребованных устройств в своем классе. Благодаря инновационным технологиям и строгому контролю качества, продукция серии Sirius продолжает устанавливать стандарты надежности и безопасности в электрооборудовании.
