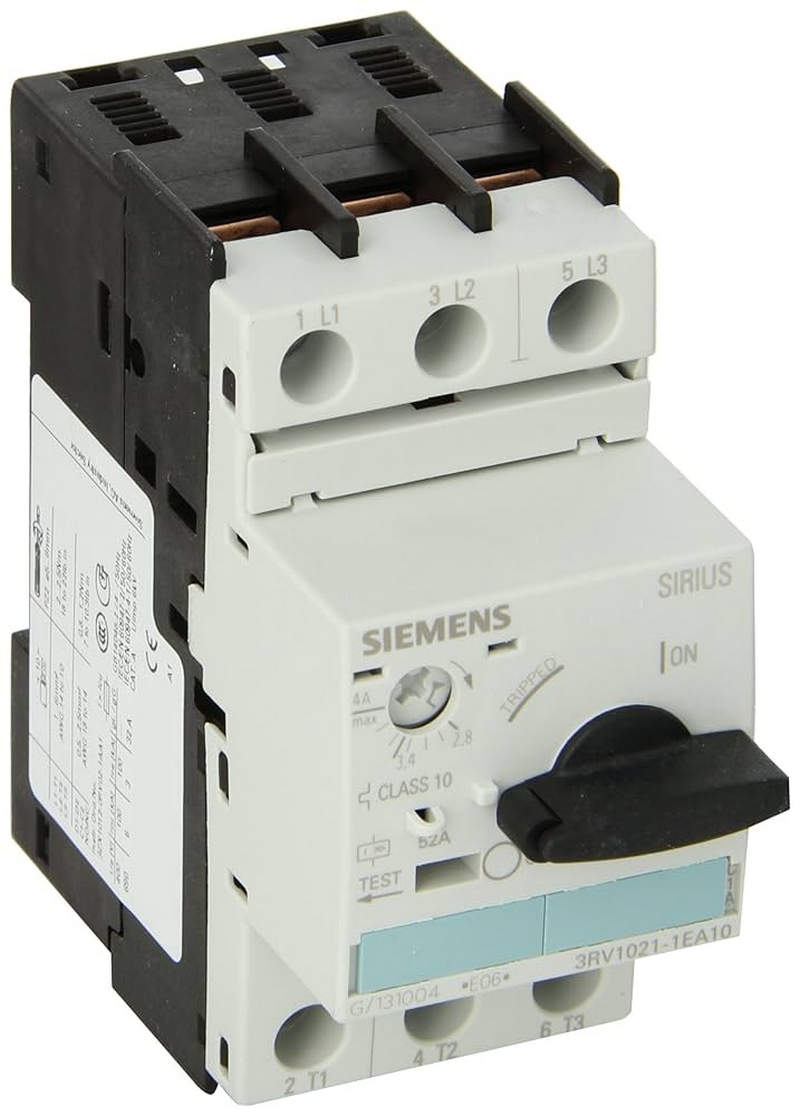

Экономичное и технологичное решение: Siemens Sirius 3RV1021-1EA10

Тепловое реле перегрузки Siemens Sirius 3RV1021-1EA10 — это современное электротехническое устройство, предназначенное для защиты электродвигателей переменного тока от перегрузок, обрыва фаз и длительных пусковых токов. Оно входит в линейку продуктов Siemens Sirius 3RV, которая отличается высокой надежностью, компактностью и универсальностью применения в различных отраслях промышленности. Данный тип реле широко используется в системах автоматизации, станках, насосных установках, вентиляционных системах и других агрегатах, где требуется надежная защита электродвигателей.

Назначение и область применения

Тепловое реле 3RV1021-1EA10 предназначено для защиты трехфазных асинхронных двигателей от перегрузки по току. Оно работает в паре с магнитными пускателями серии Siemens Sirius 3RT, образуя единый модульный коммутационный аппарат — пусковой блок. Такое сочетание обеспечивает не только коммутацию цепи, но и комплексную защиту двигателя от аварийных режимов. Основные функции реле:

• Защита от перегрузки при превышении допустимого тока;
• Защита от обрыва одной из фаз (недогрузка или асимметрия);
• Защита от затяжного пуска двигателя;
• Обеспечение безопасной остановки двигателя при возникновении аварии.

Реле применяется в промышленных установках, где важны стабильность, долговечность и безопасность работы электрооборудования. Благодаря своей универсальности, оно подходит как для новых проектов, так и для модернизации существующих систем.

Технические характеристики

Модель 3RV1021-1EA10 имеет следующие ключевые параметры:

• Номинальный ток (In): от 2,7 до 4 А — диапазон регулировки уставки тока перегрузки;
• Номинальное напряжение: до 690 В переменного тока;

• Категория применения: AC-3, что соответствует коммутации асинхронных двигателей с короткозамкнутым ротором;
• Степень защиты: IP20 (по умолчанию), что означает защиту от прикосновения пальцами и попадания крупных твердых предметов;
• Тип монтажа: DIN-рейка (35 мм), что обеспечивает удобство и быстроту установки в распределительных щитах;
• Коммутационная способность: совместимо с пускателями 3RT10/3RT20;
• Время срабатывания: зависит от кратности тока перегрузки;
• При токе 7,2×In срабатывание происходит за 2–10 секунд без предварительного нагрева;
• Климатическое исполнение: от -25C до +55C, что позволяет использовать реле в различных климатических условиях;
• Механическая износостойкость: до 10 миллионов циклов;
• Электрическая износостойкость: до 1,5 миллиона циклов при номинальной нагрузке.

Реле оснащено винтовыми зажимами для подключения проводов сечением до 2,5 мм2, что обеспечивает надежный контакт и устойчивость к вибрациям.

Принцип работы

Тепловое реле 3RV1021-1EA10 работает по принципу теплового расцепления. Внутри устройства расположены биметаллические пластины, нагревающиеся при прохождении тока через них. При превышении допустимого тока (в пределах уставки) биметаллическая пластина изгибается и размыкает контактную группу. Это приводит к отключению цепи управления пускателем, который, в свою очередь, отключает питание двигателя. Особенностью реле является температурная компенсация, которая позволяет корректно работать в условиях изменения температуры окружающей среды. Это исключает ложные срабатывания при колебаниях температуры в щите управления.

Реле имеет ручную и автоматическую функцию возврата после срабатывания. При автоматическом возврате реле повторно замыкает цепь после остывания биметалла, что может быть опасно в некоторых системах. Поэтому чаще используется ручной возврат — после устранения причины перегрузки оператор должен вручную вернуть реле в исходное состояние.

Конструктивные особенности

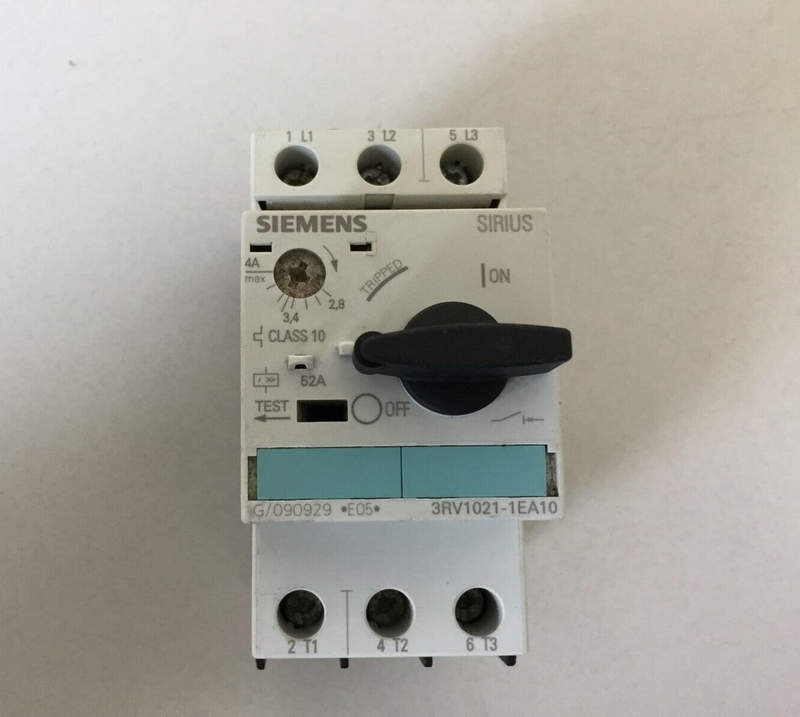

Реле 3RV1021-1EA10 выполнено в компактном пластиковом корпусе, соответствующем стандартам безопасности и пожарной стойкости. Корпус обеспечивает изоляцию токоведущих частей и защиту от случайного прикосновения. На передней панели расположены:

• Регулировочный винт для установки тока срабатывания;
• Индикатор срабатывания (красный флажок);
• Кнопка тестирования;
• Контактная группа: один нормально замкнутый (NC) и один нормально разомкнутый (NO) контакт.

Контакты используются в цепях сигнализации и управления: NC-контакт размыкается при перегрузке и разрывает цепи управления пускателем, а NO-контакт может быть задействован для подключения сигнальной лампы или системы диагностики.

Области применения

Реле 3RV1021-1EA10 активно используется в следующих сферах:

• Промышленные насосы и компрессоры;
• Вентиляционные и кондиционирующие установки;
• Конвейерные линии;
• Оборудование деревообработки и металлообработки;
• Системы водоснабжения и канализации;
• Энергетика и ЖКХ.

Благодаря надежной защите от перегрузок, реле помогает предотвратить выход из строя дорогостоящих электродвигателей, снижает простои оборудования и повышает общую эффективность производства.

Таким образом, тепловое реле перегрузки Siemens Sirius 3RV1021-1EA10 — это высококачественный и надежный компонент системы защиты электродвигателей. Его точные настройки, высокая надежность, простота монтажа и совместимость с другими устройствами серии Sirius делают его одним из самых востребованных решений в промышленной автоматизации. Использование данного реле позволяет значительно повысить безопасность и долговечность электрических установок, снизить эксплуатационные расходы и предотвратить аварийные ситуации. В условиях современного производства, где важны стабильность и минимизация простоев, такие устройства становятся неотъемлемой частью любой электрической схемы.
