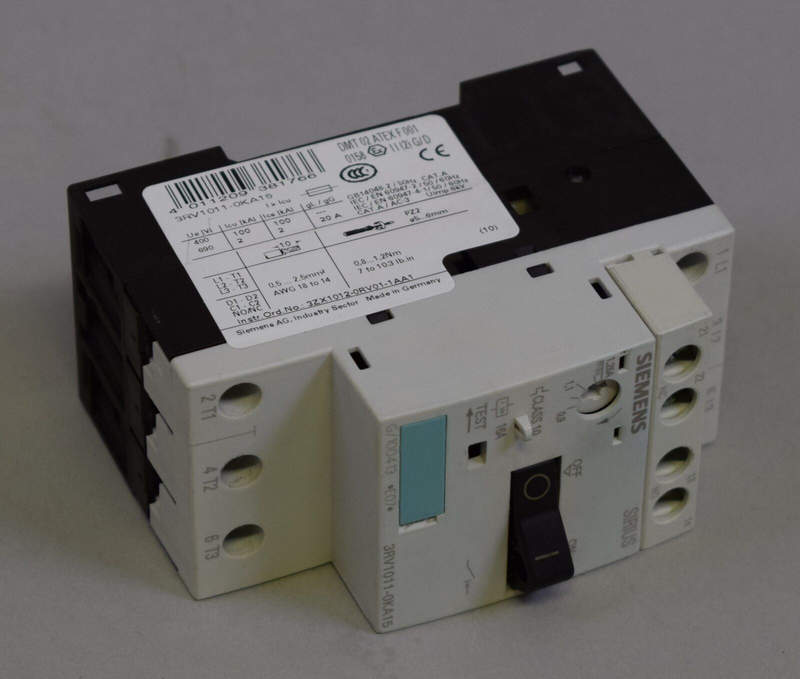

Компактный автоматический выключатель Siemens 3RV1011-1KA15 для промышленных задач

Тепловое реле Siemens Sirius 3RV1011-1KA15 является одним из ключевых элементов низковольтного оборудования, предназначенного для защиты электродвигателей от перегрузок, обрыва фаз и длительных пусковых токов. Входит в серию Sirius, разработанную компанией Siemens — мировым лидером в области промышленной автоматизации и электротехники. Модель 3RV1011-1KA15 представляет собой компактное, надёжное и легко интегрируемое устройство, широко применяемое в системах управления электродвигателями переменного тока.

Принцип работы компонента

Тепловое реле 3RV1011-1KA15 предназначено для защиты асинхронных электродвигателей от перегрузки по току. Основной задачей устройства является предотвращение повреждения изоляции обмоток двигателя, которое может возникнуть при длительной работе с токами, превышающими номинальные. Реле реагирует на нагрев биметаллической пластины, который происходит пропорционально величине протекающего тока. При достижении критической температуры (что соответствует перегрузке) пластина деформируется и размыкает контакты, отключая цепь управления пускателем. В отличие от автоматических выключателей, тепловые реле не предназначены для защиты от коротких замыканий — эту функцию выполняют магнитные расцепители или комбинированные устройства. Однако реле 3RV1011-1KA15 может использоваться в паре с контакторами серии Sirius (например, 3RT), образуя полный комплект — магнитный пускатель, обеспечивающий как коммутацию, так и защиту двигателя.

Технические характеристики

Реле 3RV1011-1KA15 имеет следующие основные технические параметры:

• Номинальный ток регулировки (Ir): от 0,13 до 0,2 А.
• Это означает, что реле может быть настроено на защиту двигателей с небольшими потребляемыми токами, что делает его подходящим для маломощных агрегатов.
• Номинальный ток использования (Iu): 6 А.
• Показывает максимальный ток, при котором реле может работать в цепях управления без повреждений.

• Напряжение изоляции (Ui): 690 В.
• Гарантирует безопасную работу в сетях с высоким напряжением.
• Категория применения: AC-3, что соответствует коммутации асинхронных двигателей с короткозамкнутым ротором.
• Степень защиты: IP20 (по умолчанию), что означает защиту от прикосновения пальцами и от попадания крупных твёрдых предметов. При установке в корпус возможно достижение более высоких степеней защиты.
• Диапазон рабочих температур: от -25C до +55C.
• Обеспечивает надёжную работу в большинстве промышленных условий.
• Механическая и электрическая износостойкость: до 10 миллионов циклов (механическая) и до 1 миллиона (электрическая), что говорит о высокой долговечности устройства.
• Контактная система: одно замыкающее (НО) и одно размыкающее (Р) контактное устройство, используемое в цепях сигнализации и управления. Это позволяет организовать как отключение, так и подачу сигнала «авария» на панель оператора или систему автоматики.
• Способ монтажа: крепление на DIN-рейку (35 мм), что обеспечивает простоту установки и замены.

Особенности конструкции и преимущества

Реле 3RV1011-1KA15 выполнено в прочном термостойком корпусе из высококачественного пластика. Конструкция предусматривает простую и точную настройку тока срабатывания с помощью поворотного регулятора, расположенного на лицевой панели. Шкала тока позволяет быстро выставить нужное значение в пределах диапазона 0,13–0,2 А. Одной из ключевых особенностей модели является возможность механической блокировки с контакторами серии 3RT, что исключает ошибки при монтаже и обеспечивает надёжное соединение. Кроме того, реле совместимо с дополнительными аксессуарами: вспомогательными контактами, сигнальными блоками, шунтирующими перемычками и крышками для защиты от пыли и влаги. Устройство обладает функцией самодиагностики: при срабатывании от перегрузки оно остаётся заблокированным до тех пор, пока не будет выполнено ручное или автоматическое включение (в зависимости от модификации). Это предотвращает повторный пуск двигателя в аварийном режиме.

Применение в промышленности

Тепловое реле 3RV1011-1KA15 находит широкое применение в различных отраслях промышленности:

• Вентиляционные системы — защита маломощных вентиляторов.
• Насосные станции — защита циркуляционных и дренажных насосов.
• Конвейерные линии — обеспечение безопасности приводов с низким энергопотреблением.
• Системы автоматизации — в составе пускателей для управления оборудованием на производственных участках.
• Холодильное оборудование — защита компрессоров и вентиляторов.

Благодаря малым габаритам и высокой точности срабатывания, реле идеально подходит для установки в распределительных щитах с ограниченным пространством.

Преимущества использования реле Siemens Sirius

Их основные преимущества включают:

• Высокая надёжность. Продукция Siemens проходит строгий контроль качества и испытания, что гарантирует стабильную работу в течение всего срока службы.
• Унификация. Все устройства серии Sirius совместимы между собой, что упрощает проектирование и обслуживание электроустановок.
• Долгий срок службы. Прочная конструкция и качественные материалы обеспечивают длительную эксплуатацию даже в тяжёлых условиях.
• Простота настройки и обслуживания. Понятная шкала регулировки и удобный доступ к контактам ускоряют монтаж и техническое обслуживание.
• Совместимость с системами автоматизации. Возможность интеграции в системы SCADA, PLC и HMI через дополнительные модули расширяет функциональность.

Таким образом, тепловое реле 3RV1011-1KA15 является неотъемлемой частью современных систем электрозащиты и автоматики, обеспечивая высокий уровень безопасности и эффективности в управлении электродвигателями. Его применение способствует снижению простоев, предотвращению аварий и увеличению срока службы оборудования, что в конечном итоге положительно сказывается на экономических показателях предприятия.
