Защита оборудования и безопасность с Siemens Sirius 3RV1011-1BA10
Тепловое реле Siemens Sirius 3RV1011-1BA10 — это современное электротехническое устройство, предназначенное для защиты электродвигателей от перегрузок, обрыва фаз и длительных пусковых токов. Оно входит в линейку Sirius, разработанную компанией Siemens — одним из мировых лидеров в области промышленной автоматизации и электротехники. Реле 3RV1011-1BA10 является частью серии компактных тепловых реле, которые обеспечивают надежную и эффективную защиту электродвигателей переменного тока в различных отраслях промышленности, включая машиностроение, энергетику, водоснабжение, пищевую промышленность и другие.
Конструктивные особенности

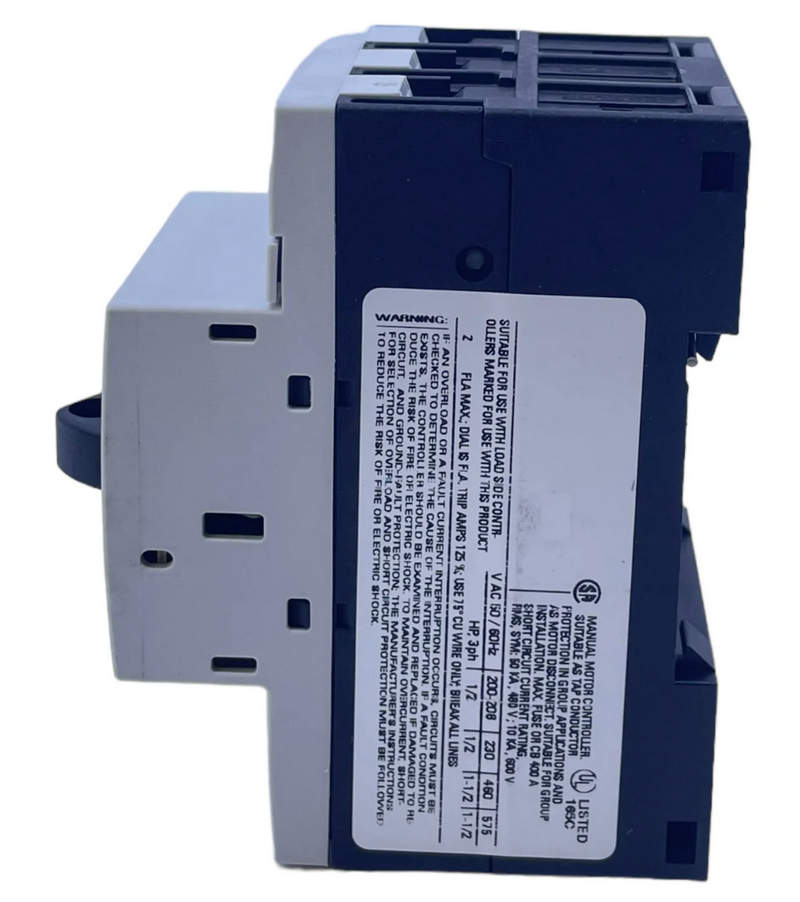

Реле 3RV1011-1BA10 выполнено в компактном пластиковом корпусе, который соответствует стандартам IP20 по защите от прикосновения и попадания твердых предметов. Корпус обеспечивает удобство монтажа на DIN-рейку (стандартная шина 35 мм), что делает его универсальным для установки в распределительных щитах и шкафах автоматики. Конструкция устройства включает биметаллические пластины, реагирующие на нагрев при протекании тока через обмотку двигателя.

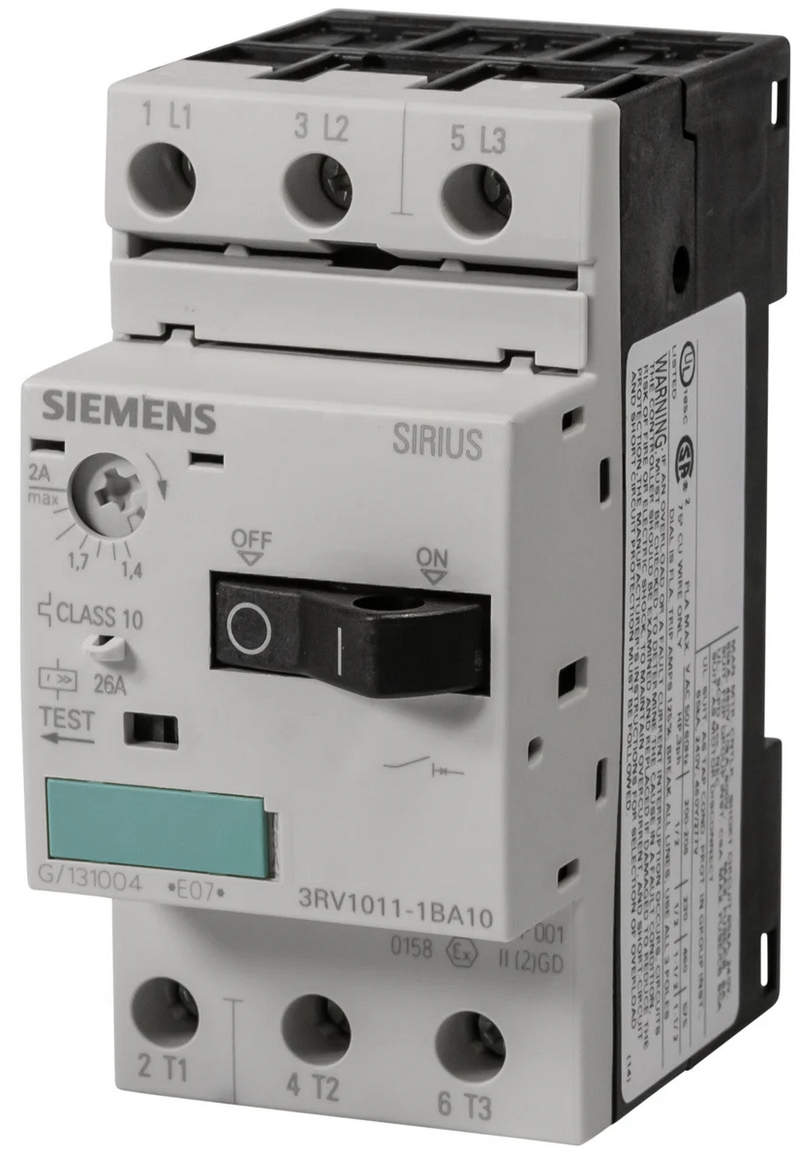

Одной из ключевых особенностей модели 3RV1011-1BA10 является наличие регулируемого диапазона уставки тока срабатывания. Для данной модели диапазон уставки составляет от 0,13 до 0,2 А. Это позволяет точно настроить реле под конкретный двигатель, обеспечивая оптимальную защиту без ложных срабатываний. Регулировка осуществляется с помощью поворотного колеса на лицевой панели, что обеспечивает удобство настройки даже в условиях эксплуатации. Устройство оснащено вспомогательными контактами: один нормально замкнутый (NC) и один нормально разомкнутый (NO). При срабатывании реле из-за перегрузки, нормально замкнутый контакт размыкается, что приводит к отключению контактора и, соответственно, к остановке двигателя. Это позволяет интегрировать сигнал тревоги в систему автоматики или сигнализации, обеспечивая оперативное реагирование на аварийные ситуации.
Принцип работы
Принцип действия теплового реле основан на физическом явлении теплового расширения металлов. При протекании тока через нагревательные элементы (обычно это нихромовые спирали или проводники, включенные последовательно с двигателем), выделяется тепло, которое передаётся биметаллической пластине. Биметалл состоит из двух слоёв металлов с разными коэффициентами теплового расширения. При нагреве пластина изгибается, и при достижении определённого порога срабатывает механизм, размыкающий контактную группу. Время срабатывания реле зависит от величины тока: чем выше ток перегрузки, тем быстрее происходит срабатывание. Это обеспечивает селективность защиты — кратковременные пусковые токи (которые могут в 5–7 раз превышать номинальный ток двигателя) не вызывают срабатывания, так как длятся доли секунды, в то время как длительная перегрузка приводит к отключению.
Преимущества и особенности модели 3RV1011-1BA10
Основные преимущества и особенности этой модели включают:
- Высокая точность и стабильность характеристик. Благодаря качественным материалам и точной настройке, реле сохраняет свои параметры в течение всего срока службы, что снижает риск ложных срабатываний.
- Простота монтажа и замены. Устройство легко устанавливается на DIN-рейку и быстро подключается к контактору. При необходимости его можно заменить без переподключения всей схемы.
- Совместимость с другими компонентами Siemens. Реле 3RV1011-1BA10 идеально сочетается с контакторами серии 3RT10, 3RT20 и другими элементами системы Sirius, что позволяет создавать унифицированные и надежные пускатели.
- Наличие индикации срабатывания. После срабатывания реле имеет механический индикатор (обычно флажок), который остаётся в положении "сработало" до ручного возврата. Это упрощает диагностику неисправностей.
- Ручной и автоматический режим сброса. Пользователь может выбрать способ возврата реле в исходное состояние: вручную (после устранения причины перегрузки) или автоматически — после остывания биметалла.
- Долгий срок службы. Рассчитано на большое количество циклов включения-выключения и устойчиво к вибрациям, перепадам температур и другим неблагоприятным условиям эксплуатации.
Технические характеристики
Вот основные технические характеристики модели 3RV1011-1BA10 — автоматического выключателя серии Siemens 3RV10:
- Номинальное напряжение: до 690 В переменного тока
- Частота: 50/60 Гц
- Диапазон уставки тока: 0,13–0,2 А
- Номинальный ток: 0,2 А
- Категория применения: AC-3
- Степень защиты: IP20
- Температурный диапазон эксплуатации: от -25C до +55C
- Максимальная коммутационная способность: до 100 кА (при использовании предохранителей)
- Срок службы: более 1 миллиона циклов механических операций
- Стандарты: соответствует ГОСТ Р МЭК 60947-4-1, IEC 60947-4-1
Применение в системах автоматики
Тепловое реле 3RV1011-1BA10 активно используется в системах автоматического управления технологическими процессами. Например, в насосных станциях оно защищает насосы от перегрузки при засорении трубопроводов. В конвейерных системах — предотвращает поломки при заклинивании ленты. В вентиляционных установках — защищает двигатели вентиляторов от перегрева при повышенной нагрузке. Благодаря наличию вспомогательных контактов, реле может быть интегрировано в системы SCADA или ПЛК, где сигнал о срабатывании передаётся на диспетчерский пульт, позволяя оперативно реагировать на аварийные ситуации.
В целом, Siemens Sirius 3RV1011-1BA10 представляет собой высококачественное, надёжное и долговечное устройство, предназначенное для защиты электродвигателей от перегрузок. Его точные параметры, простота монтажа, совместимость с другими компонентами и высокая надёжность делают его одним из лучших решений в своём классе. Широкое применение в промышленности, соответствие международным стандартам и поддержка производителя обеспечивают доверие со стороны инженеров и монтажников. В условиях растущих требований к безопасности и эффективности электроприводов, использование таких устройств, как 3RV1011-1BA10, становится не просто желательным, а необходимым условием надёжной и бесперебойной работы оборудования.
