Надежное управление двигателями с Siemens Sirius 3RV1011-1FA10: инновации в каждом выборе

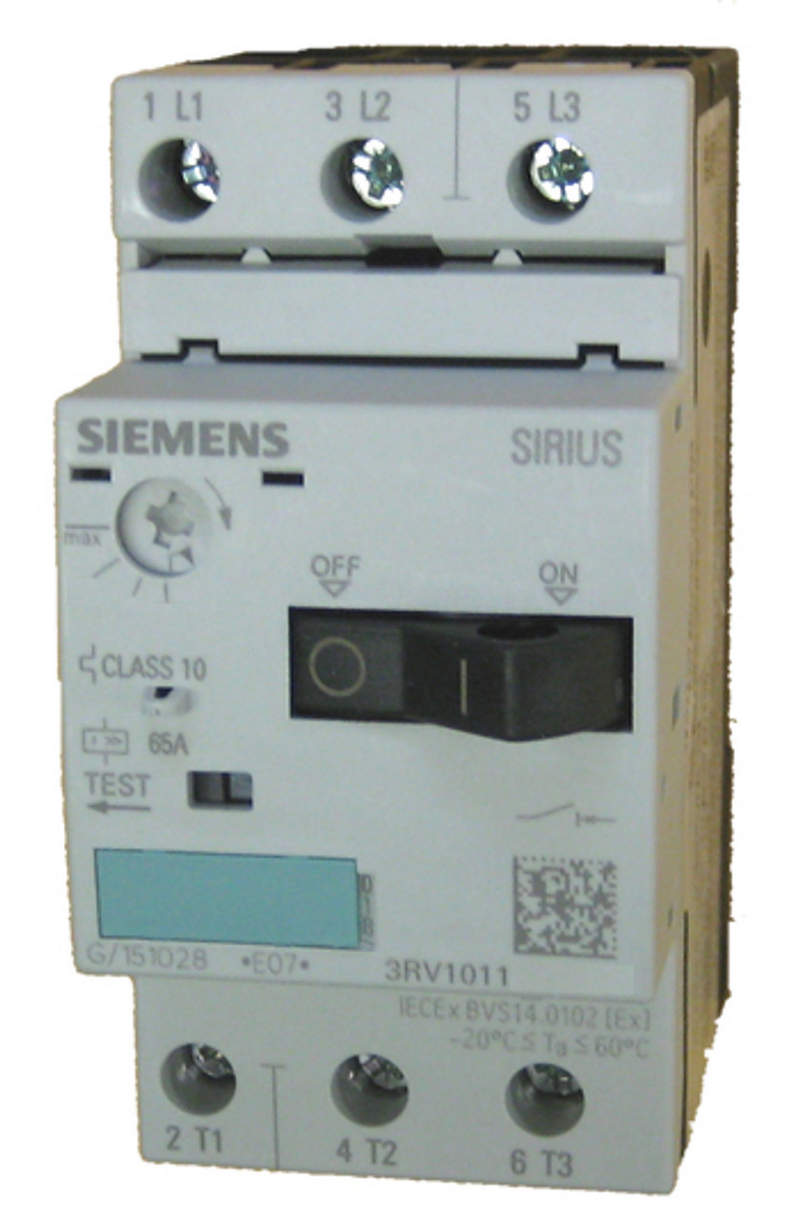

Автоматические выключатели играют ключевую роль в современных системах электроснабжения, обеспечивая защиту электрооборудования от перегрузок, коротких замыканий и других аварийных режимов. Одним из наиболее надежных и широко применяемых решений в этой области являются устройства серии Sirius от компании Siemens. В частности, модель Siemens Sirius 3RV1011-1FA10 представляет собой компактный силовой автоматический выключатель, предназначенный для защиты электродвигателей и других нагрузок в промышленных и коммерческих установках.
Общая информация о серии Sirius
Серия Siemens Sirius — это линейка модульного низковольтного оборудования, разработанная для управления и защиты электродвигателей, а также других типов нагрузок. Продукция данной серии отличается высокой надёжностью, компактными габаритами, простотой монтажа и широким функционалом. Устройства Sirius соответствуют международным стандартам (в частности, IEC 60947-4-1 и IEC 60947-2), что делает их пригодными для использования в различных странах и отраслях промышленности. Модель 3RV1011-1FA10 входит в подсерию 3RV1, которая представляет собой комбинированные пускатели (тепловые реле перегрузки с автоматическим выключателем). Эти устройства объединяют в себе функции автоматического выключателя и теплового реле, обеспечивая комплексную защиту электродвигателей.
Выключатель Siemens 3RV1011-1FA10 предназначен для:
- Защиты асинхронных электродвигателей от перегрузок и коротких замыканий;
- Коммутации электрических цепей в нормальных и аварийных режимах;
Благодаря своим компактным размерам и высокой степени защиты, устройство идеально подходит для установки в распределительных щитах с ограниченным пространством. Оно используется как в новых проектах, так и при модернизации существующих систем.
Технические характеристики
Ниже перечислены основные параметры модели 3RV1011-1FA10:
- Номинальный ток (In): 0,13–0,2 А. Этот диапазон позволяет точно настраивать уставки под конкретный двигатель, особенно в случаях, когда требуется защита маломощных электродвигателей.
- Номинальное напряжение: до 690 В переменного тока (AC). Устройство рассчитано на работу в сетях с высоким напряжением, что расширяет сферу его применения.
- Номинальная частота: 50/60 Гц. Поддержка стандартных промышленных частот делает выключатель универсальным для использования в разных странах.
- Категория применения: AC-3 (для пуска и отключения асинхронных двигателей с короткозамкнутым ротором). Это означает, что устройство рассчитано на многократные пуски и остановки двигателя, что характерно для большинства промышленных процессов.
- увеличена до IP55 при использовании дополнительных кожухов. Это позволяет использовать устройство как в закрытых щитах, так и в условиях повышенной запылённости.
- Тип монтажа: на DIN-рейку 35 мм. Стандартный способ установки обеспечивает быстрый и удобный монтаж.
- Диапазон температур: от -25C до +55C. Устройство устойчиво к перепадам температур, что важно для эксплуатации в различных климатических условиях.
Конструктивные особенности
Конструкция 3RV1011-1FA10 выполнена с учётом требований к надёжности и долговечности. Основные элементы:
- Тепловое реле перегрузки — обеспечивает защиту от длительных перегрузок за счёт биметаллической пластины, которая изгибается при превышении тока. Уставка тока срабатывания регулируется вручную, что позволяет точно подстроить устройство под параметры двигателя.
- Электромагнитный расцепитель — отвечает за мгновенное отключение при коротком замыкании. Он срабатывает при токах, превышающих номинальные в несколько раз.
- Вспомогательные контакты — могут быть подключены для сигнализации состояния выключателя (например, "авария" или "включено"). Это позволяет интегрировать устройство в системы автоматического управления и диспетчеризации.
- Индикация состояния — на лицевой панели предусмотрены цветовые индикаторы, показывающие положение контактов и причину срабатывания (перегрузка или КЗ).
- Механическая блокировка — предотвращает случайное включение после срабатывания, требуя ручного сброса.
Условия эксплуатации
Для обеспечения долговечной и безопасной работы выключателя необходимо соблюдать следующие условия:
- Установка в сухих, вентилируемых помещениях;
- Защита от прямого воздействия солнечных лучей и агрессивных сред;
- Соблюдение правил монтажа и подключения согласно инструкции производителя;
- Периодическая проверка и техническое обслуживание.
Устройство соответствует современным международным стандартам, что делает его пригодным для использования в проектах любой сложности. Благодаря высокой отключающей способности, точной настройке уставок и индикации причин срабатывания, 3RV1011-1FA10 обеспечивает не только защиту оборудования, но и упрощает диагностику неисправностей.
Таким образом, Siemens 3RV1011-1FA10 — это образец высокотехнологичного промышленного оборудования, сочетающего в себе надёжность, безопасность и удобство эксплуатации. Его применение способствует повышению эффективности и бесперебойности работы электрических систем, что особенно важно в условиях современного производства.
