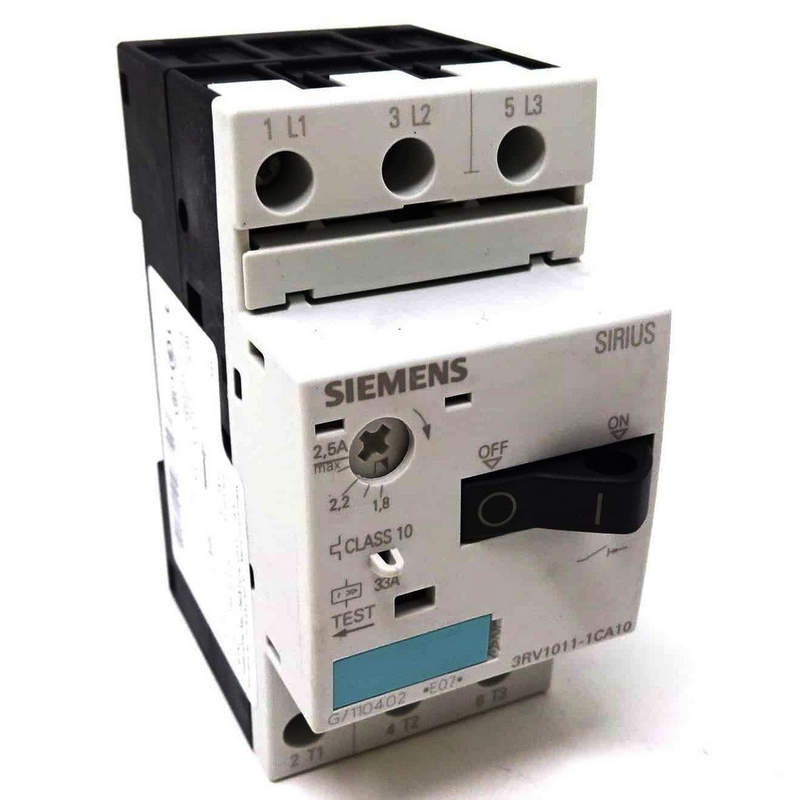

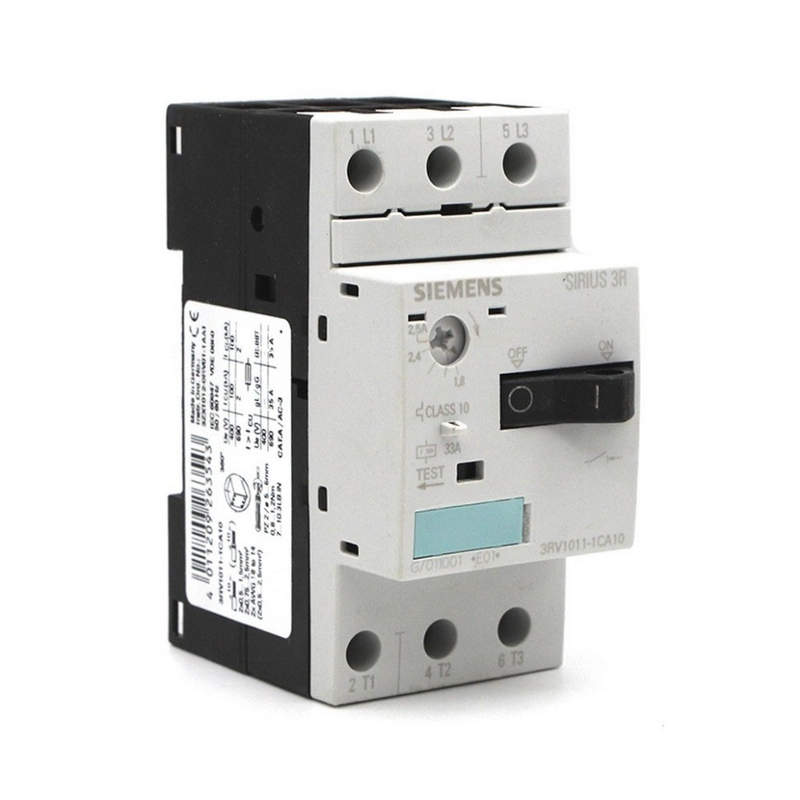

Безопасность и долговечность: Siemens Sirius 3RV1011-1CA10 в центре ваших автоматизированных систем
Тепловое реле 3RV1011-1CA10 используется в составе магнитных пускателей или отдельно в схемах управления электродвигателями. Его основная задача — обеспечить надежную защиту асинхронных двигателей от перегрузки по току. При превышении допустимого тока в течение определенного времени реле срабатывает, размыкая цепь управления пускателем и, как следствие, отключая двигатель от питания. Это предотвращает повреждение изоляции, механические повреждения и преждевременный износ оборудования. Область применения данного реле охватывает различные отрасли промышленности: машиностроение, энергетику, пищевую промышленность, водоснабжение, вентиляционные системы, насосные станции и другие объекты, где используются электродвигатели. Благодаря высокой надежности, точности срабатывания и совместимости с другими компонентами серии Sirius, реле 3RV1011-1CA10 широко применяется в системах автоматического управления и защиты.
Конструкция и принцип работы
Тепловое реле 3RV1011-1CA110 работает на основе термомеханического принципа. В его основе лежит биметаллическая пластина, состоящая из двух слоев металлов с разными коэффициентами теплового расширения. При протекании тока через нагревательный элемент (который может быть встроенным или внешним, в зависимости от схемы подключения), пластина нагревается. При перегрузке ток увеличивается, что приводит к более интенсивному нагреву и изгибу биметаллической пластины. При достижении критического прогиба происходит срабатывание механизма, размыкающего контактную группу.
Реле 3RV1011-1CA10 имеет регулируемый диапазон уставки тока срабатывания, что позволяет адаптировать его под конкретные параметры защищаемого двигателя. Диапазон уставки тока для данной модели составляет от 0,13 до 0,2 А. Это делает реле подходящим для защиты маломощных двигателей, например, вентиляторов, насосов, сервоприводов и других устройств с низким потребляемым током. Устройство оснащено вспомогательными контактами: один нормально замкнутый (NC) и один нормально разомкнутый (NO). Нормально замкнутый контакт используется в цепи управления для отключения пускателя при перегрузке, а нормально разомкнутый может быть задействован для сигнализации о срабатывании защиты (например, для подключения индикации на панели управления).
Технические характеристики
Основные технические параметры реле 3RV1011-1CA10:
- Номинальный ток (In): 0,13–0,2 А
- Напряжение изоляции: до 690 В
- Номинальное напряжение: до 690 В переменного тока
- Категория применения: AC-3 (для коммутации асинхронных двигателей с короткозамкнутым ротором)
- Степень защиты: IP20 (при установке в корпусе)
- Диапазон рабочих температур: от -25C до +55C
- Механическая износостойкость: до 10 миллионов циклов
- Электрическая износостойкость: до 1,5 миллиона циклов
- Крепление: на DIN-рейку (35 мм)
- Соответствие стандартам: ГОСТ Р МЭК 60947-4-1, IEC 60947-4-1, UL, CSA
Реле совместимо с магнитными пускателями серии 3RT от Siemens, что позволяет легко собирать компактные и надежные пускатели прямого действия. Также оно может использоваться с другими пускателями при условии механической и электрической совместимости.
Преимущества реле 3RV1011-1CA10
Одним из ключевых преимуществ данной модели является высокая точность срабатывания и стабильность характеристик в течение всего срока службы. Благодаря использованию качественных материалов и передовых технологий производства, реле устойчиво к вибрациям, перепадам температур и другим неблагоприятным условиям эксплуатации. Еще одним важным достоинством является простота настройки и обслуживания. Регулировка тока срабатывания осуществляется с помощью поворотного регулятора, расположенного на лицевой панели. Это позволяет быстро и точно установить необходимый порог срабатывания без использования дополнительных инструментов. Реле также обладает функцией ручного и автоматического возврата. При ручном возврате после срабатывания необходимо нажать кнопку "Reset", чтобы восстановить работоспособность цепи. Автоматический возврат позволяет реле самопроизвольно возвращаться в исходное состояние после остывания биметаллической пластины, что удобно в автоматизированных системах.
Особенности монтажа и эксплуатации
Монтаж реле 3RV1011-1CA10 осуществляется на стандартную DIN-рейку, что обеспечивает удобство и быстроту установки в распределительных щитах. Подключение выполняется через винтовые клеммы, рассчитанные на сечение проводов до 2,5 мм2. Важно соблюдать правильную последовательность подключения: силовые провода подключаются к входным и выходным клеммам реле, а вспомогательные контакты — к цепи управления. При эксплуатации необходимо учитывать температурные условия окружающей среды. Поскольку принцип действия реле основан на тепловом эффекте, сильные колебания температуры могут повлиять на точность срабатывания. В некоторых случаях рекомендуется использовать компенсацию температуры окружающей среды или устанавливать реле в защищённых от сквозняков и прямых солнечных лучей местах.
Таким образом, тепловое реле Siemens Sirius 3RV1011-1CA10 — это надежное, точное и долговечное устройство, предназначенное для защиты маломощных электродвигателей от перегрузок. Его высокие эксплуатационные характеристики, простота настройки и совместимость с другими компонентами делают его популярным выбором среди инженеров и электромонтажников. Благодаря строгому соблюдению международных стандартов и высокому качеству сборки, реле обеспечивает безопасную и бесперебойную работу электрооборудования в различных промышленных условиях. Использование таких устройств способствует снижению простоев, увеличению срока службы двигателей и повышению общей надежности технологических процессов.
