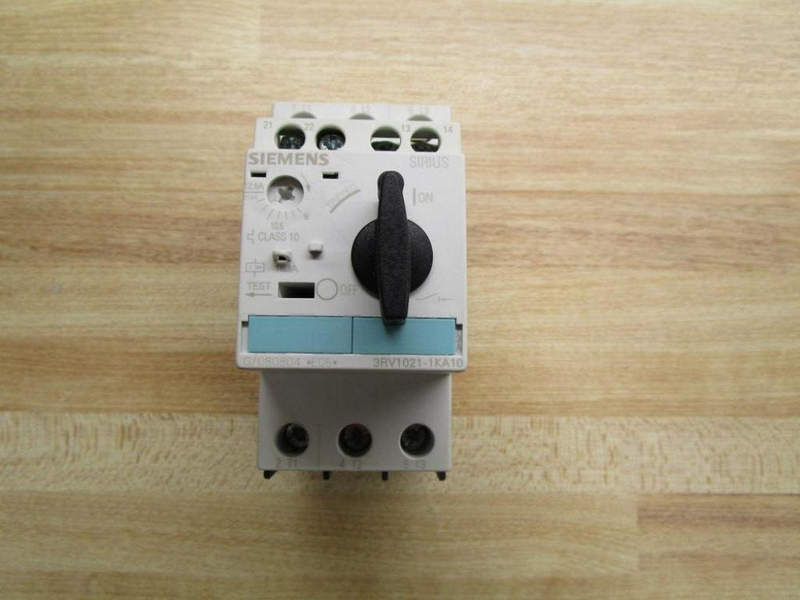

Автоматический выключатель Siemens 3RV1021-1KA10: компактность и функциональность

Автоматические выключатели играют ключевую роль в обеспечении безопасности и надежности электрических сетей и оборудования. Одним из наиболее востребованных решений в данной области является серия автоматических выключателей Siemens Sirius, в частности модель 3RV1021-1KA10. Этот аппарат относится к категории защитных устройств низкого напряжения и предназначен для защиты электродвигателей, а также других потребителей от перегрузок и коротких замыканий. Благодаря высокой надежности, компактности и универсальности, модель 3RV1021-1KA10 широко применяется в промышленной автоматике, системах управления и распределения электроэнергии.

Технические характеристики

Автоматический выключатель 3RV1021-1KA10 обладает рядом важных технических параметров, которые определяют его эффективность и безопасность эксплуатации. Ниже приведены основные характеристики устройства:

• Номинальный ток (In): 2,5 А
• Диапазон уставки тока перегрузки: 1,8–2,5 А
• Номинальное напряжение (Ue): до 690 В переменного тока
• Номинальное напряжение изоляции (Ui): 690 В
• Коммутационная способность при коротком замыкании (Icu): 100 кА при 400 В
• Количество полюсов: 3 (трехполюсный исполнение)
• Степень защиты (IP): IP20 (при установке на DIN-рейку)
• Тип крепления: монтаж на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: от -25C до +70C
• Механическая износостойкость: до 10 миллионов циклов
• Электрическая износостойкость: до 100 000 циклов при номинальной нагрузке

Устройство оснащено регулируемым тепловым расцепителем, который обеспечивает защиту от перегрузки по току, и электромагнитным расцепителем, срабатывающим при коротком замыкании. Это позволяет точно настраивать параметры срабатывания под конкретные условия эксплуатации, что особенно важно при работе с электродвигателями, имеющими разные пусковые характеристики.

Особенности конструкции и функциональность

Конструкция выключателя 3RV1021-1KA10 выполнена с учетом требований современной промышленной автоматики. Корпус изготовлен из высококачественного термостойкого пластика, устойчивого к механическим и термическим воздействиям. Все токоведущие части защищены от случайного прикосновения, что соответствует требованиям электробезопасности. Одной из ключевых особенностей модели является наличие встроенного механизма свободного расцепления, который позволяет отключать автомат при срабатывании защиты, даже если рукоятка управления удерживается в положении "включено". Это повышает безопасность обслуживания оборудования.

Автомат также оснащен индикатором состояния: зеленый цвет указывает на включенное положение, красный — на сработавшую защиту (отключение из-за перегрузки или КЗ). После устранения неисправности сброс производится вручную, что предотвращает самопроизвольное включение. Модель 3RV1021-1KA10 совместима с дополнительными аксессуарами от Siemens: вспомогательными контактами (для сигнализации состояния), расцепителями минимального напряжения, шунтовыми катушками и блокировками. Это позволяет расширить функциональность устройства и использовать его в сложных системах автоматики.

Преимущества и достоинства

Среди основных преимуществ автоматического выключателя Siemens 3RV1021-1KA10 можно выделить:

• Высокая надежность и долговечность. Благодаря качественным материалам и строгому контролю на всех этапах производства, устройство обеспечивает стабильную работу в течение длительного времени.
• Точная и гибкая настройка. Возможность регулировки уставки тока перегрузки позволяет адаптировать автомат под конкретные параметры электродвигателя.
• Компактные размеры. Модульная конструкция занимает минимум места на DIN-рейке, что особенно важно при проектировании компактных щитов управления.
• Высокая коммутационная способность. Способность выдерживать токи КЗ до 100 кА делает устройство подходящим для использования в сетях с высокой мощностью.
• Простота монтажа и обслуживания. Удобная система крепления и маркировка клемм упрощают подключение и дальнейшее обслуживание.
• Совместимость с системами автоматизации. Возможность подключения дополнительных контактов позволяет интегрировать автомат в системы SCADA, ПЛК и другие решения промышленного управления.

Примеры применения

Автомат 3RV1021-1KA10 часто используется в системах управления насосами, вентиляторами, конвейерами и другими механизмами с электроприводом. Например, в насосной станции он может быть установлен на линии питания насоса мощностью около 1–1,5 кВт. При пуске двигателя автомат учитывает кратковременный бросок тока, не реагируя на него как на аварию, но при длительной перегрузке (например, из-за заклинивания рабочего колеса) — своевременно отключает питание, защищая обмотки двигателя от перегрева. Также устройство применяется в системах вентиляции, где важно обеспечить непрерывность работы при сохранении безопасности. При возникновении короткого замыкания в цепи вентилятора автомат мгновенно отключает питание, предотвращая возгорание и повреждение оборудования.

Благодаря сочетанию высокой производительности, компактности и функциональности, модель 3RV1021-1KA10 продолжает оставаться одним из лидеров в своем сегменте. Ее применение способствует повышению надежности электрических сетей, снижению риска аварий и увеличению срока службы электрооборудования. В условиях растущих требований к энергоэффективности и безопасности, такие устройства, как Siemens Sirius 3RV1021-1KA10, играют важнейшую роль в современной промышленной инфраструктуре.
