Оптимальное решение для автоматической защиты — Siemens Sirius 3RV1031-4EA10
В современных системах электроснабжения и автоматизации промышленного оборудования особое внимание уделяется защите электродвигателей от перегрузок, обрывов фаз и других аварийных ситуаций. Одним из ключевых элементов, обеспечивающих надежную и безопасную работу электродвигателей, является тепловое реле. Среди широкого ассортимента защитных устройств особое место занимает тепловое реле Siemens Sirius 3RV1031-4EA10, входящее в серию Sirius, которая зарекомендовала себя как стандарт надежности, долговечности и высокой точности. Данное устройство широко применяется в промышленных установках, системах автоматизации, насосных станциях, вентиляционных комплексах и других объектах, где требуется защита асинхронных двигателей переменного тока.
Конструкция и принцип работы

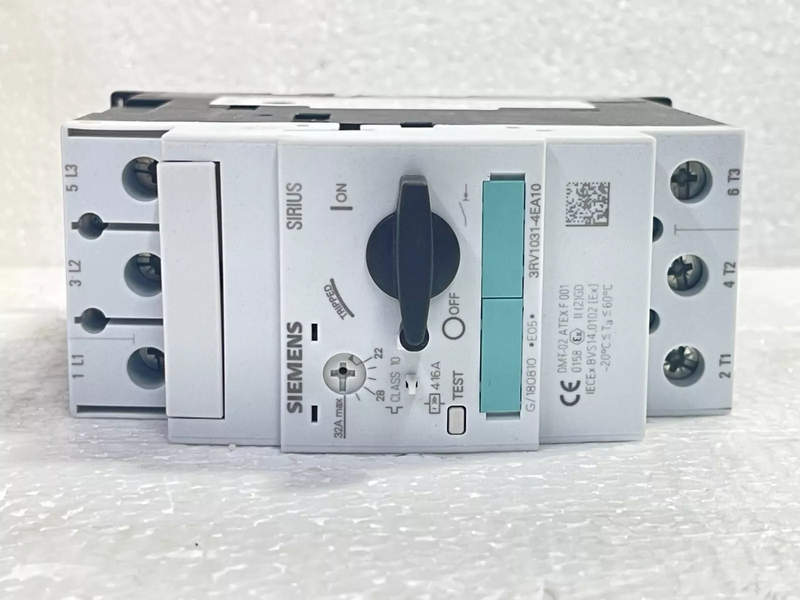

Конструктивно реле 3RV1031-4EA10 выполнено в компактном корпусе из ударопрочного термостойкого пластика, что обеспечивает устойчивость к механическим воздействиям и высоким температурам. Внутри устройства расположены три биметаллические пластины, каждая из которых подключена к одной из фаз. При протекании тока через пластины они нагреваются. В случае превышения уставки тока пластины изгибаются, что приводит к срабатыванию механизма отключения. Принцип работы основан на тепловом эффекте тока: чем выше ток, тем быстрее происходит нагрев и деформация биметалла. При достижении критического значения происходит размыкание контактов, которые разрывают цепь управления пускателем, тем самым отключая двигатель от сети. Реле оснащено регулируемым диапазоном уставки тока — от 4 до 6,3 А. Это позволяет точно настроить защиту под конкретный двигатель. Также предусмотрена функция ручного или автоматического возврата в исходное состояние после устранения перегрузки.
Технические характеристики
Тепловое реле 3RV1031-4EA10 имеет следующие ключевые технические параметры:
- Номинальный ток (In): 4–6,3 А
- Максимальное напряжение: 690 В переменного тока
- Частота сети: 50/60 Гц
- Категория применения: AC-3 (для пуска и остановки асинхронных двигателей с короткозамкнутым ротором)
- Степень защиты (IP): IP20 (при установке в щит)
- Температурный диапазон эксплуатации: от -25C до +55C
- Климатическое исполнение: УХЛ4 (для умеренного климата)
- Механическая износостойкость: до 10 миллионов циклов
- Коммутационная износостойкость: до 1,2 миллиона циклов
- Способ монтажа: на DIN-рейку (35 мм) или непосредственно на контактор серии 3RT10
- Габаритные размеры: 45×70×95 мм
- Масса: около 0,25 кг
Устройство совместимо с широким рядом контакторов Siemens серии 3RT10, что позволяет создавать модульные пускатели с высокой степенью интеграции и простотой монтажа.
Особенности и преимущества
Среди ключевых преимуществ реле 3RV1031-4EA10 можно выделить:
- Высокая точность срабатывания — благодаря качественной калибровке биметаллических элементов.
- Широкий диапазон регулировки тока — позволяет использовать реле с различными типами двигателей.
- Простота настройки и обслуживания — наличие удобного регулятора тока и индикатора срабатывания.
- Надёжность и долговечность — использование материалов, устойчивых к коррозии и перегреву.
- Совместимость с системами автоматизации — возможность интеграции в системы управления на базе ПЛК.
- Экономичность — низкие эксплуатационные расходы и отсутствие необходимости в частой замене.
Кроме того, реле соответствует международным стандартам безопасности и электромагнитной совместимости (ГОСТ Р МЭК 60947-4-1, IEC 60947-4-1), что делает его пригодным для использования в различных странах и условиях.
Применение в промышленности
Тепловое реле 3RV1031-4EA10 активно используется в различных отраслях промышленности:
- Машиностроение — защита приводов станков, конвейеров, прессов.
- Энергетика — применение в насосных агрегатах, вентиляторах, компрессорах.
- ЖКХ — защита насосов водоснабжения и канализации.
- Пищевая промышленность — в линиях упаковки, транспортировки, охлаждения.
- Строительство — в системах вентиляции, лифтовом оборудовании, кранах.
Благодаря своей надёжности и универсальности, реле часто используется в составе пускателей для автоматизации технологических процессов. Оно может быть частью как простых схем управления, так и сложных систем на базе контроллеров.
Монтаж и эксплуатация
Установка реле 3RV1031-4EA10 не требует специальных навыков. Оно крепится на DIN-рейку или непосредственно на контактор с помощью защёлки. Подключение осуществляется через винтовые клеммы. Перед вводом в эксплуатацию необходимо:
- Установить регулятор тока в положение, соответствующее номинальному току защищаемого двигателя.
- Проверить правильность подключения фаз.
- Убедиться в отсутствии механических повреждений.
- Провести пробный пуск с контролем срабатывания.
В процессе эксплуатации рекомендуется периодически проверять состояние клемм, чистоту корпуса и корректность работы механизма срабатывания. При срабатывании реле необходимо выяснить причину перегрузки (например, заклинивание механизма, неисправность двигателя, перекос фаз).
В целом, тепловое реле Siemens Sirius 3RV1031-4EA10 — это современное, надёжное и эффективное устройство для защиты электродвигателей от перегрузок. Его высокие технические характеристики, простота монтажа и эксплуатации, а также совместимость с другими компонентами серии Sirius делают его одним из наиболее популярных решений в промышленной автоматизации.
