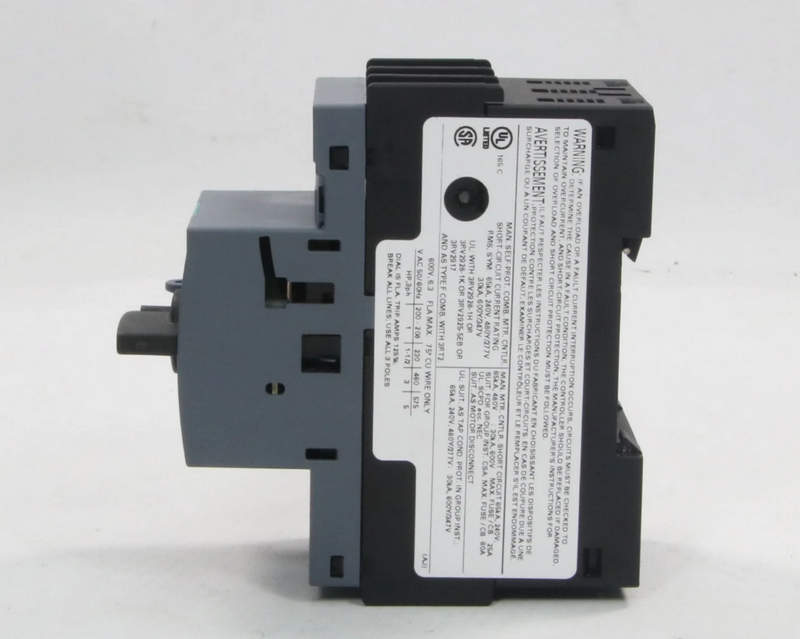

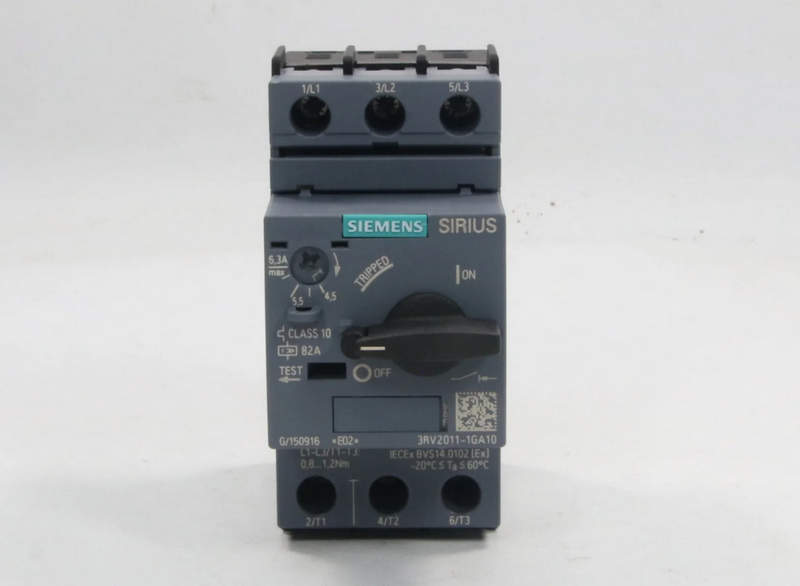

Автоматический выключатель Siemens 3RV2011-1GA10: компактность и мощность в одном устройстве

Siemens Sirius 3RV2011-1GA10 является одним из ключевых элементов современных систем электроснабжения и автоматизации, разработанных компанией Siemens — мировым лидером в области промышленной автоматизации и энергетических решений. Данный прибор относится к серии Sirius (System for Integrated Automation and Switchgear), которая объединяет в себе широкий ассортимент низковольтного оборудования для защиты электродвигателей, управления нагрузками и обеспечения безопасности электроустановок. Модель 3RV2011-1GA10 представляет собой тепловое реле максимального тока (тепловое реле защиты двигателя), предназначенное для надежной и точной защиты асинхронных электродвигателей от перегрузок, обрывов фаз и длительных пусковых токов.

Технические характеристики

Модель 3RV2011-1GA10 имеет следующие ключевые параметры:

• Номинальный ток (In): 0,13–0,2 А — регулируемый диапазон уставки, что позволяет точно настроить защиту под конкретный двигатель.
• Номинальное напряжение: до 690 В переменного тока.
• Категория применения: AC-3 (для пуска и остановки асинхронных двигателей с короткозамкнутым ротором).
• Коммутационная способность: до 100 кА при 400 В (в сочетании с подходящим предохранителем).
• Степень защиты: IP20 (при установке в закрытом корпусе), что соответствует защите от прикосновения пальцами и попадания крупных твердых предметов.
• Температурный диапазон эксплуатации: от -25C до +55C.
• Механическая износостойкость: до 10 миллионов циклов.
• Электрическая износостойкость: до 100 000 циклов при номинальной нагрузке.

Тепловое реле работает по принципу биметаллической пластины, которая деформируется при превышении допустимого тока. При достижении критического значения пластина изгибается и размыкает цепь управления, отключая контактор и, соответственно, двигатель. Это обеспечивает защиту от длительных перегрузок, которые могут вызвать перегрев и повреждение изоляции обмоток.

Особенности конструкции и преимущества

Одним из главных преимуществ модели 3RV2011-1GA10 является её модульность и совместимость с другими компонентами системы Sirius. Она легко соединяется с контакторами 3RT2 без необходимости использования дополнительных перемычек или переходников. Это упрощает монтаж, сокращает время настройки и снижает вероятность ошибок при сборке пускателя. Устройство оснащено функцией компенсации температуры окружающей среды, что исключает ложные срабатывания при изменении температуры в щитовой. Это особенно важно в условиях нестабильного климата или при установке в помещениях без кондиционирования.

Также выделяется наличие вспомогательных контактов: один нормально замкнутый (95–96) и один нормально разомкнутый (97–98). Они позволяют интегрировать реле в системы сигнализации и автоматики — например, для подачи сигнала о срабатывании защиты на диспетчерский пульт или ПЛК (программируемый логический контроллер). Еще одним важным преимуществом является высокая точность уставок и стабильность характеристик в течение всего срока службы. Реле не требует сложного обслуживания и отличается долговечностью даже в условиях интенсивной эксплуатации.

Монтаж и эксплуатация

Установка 3RV2011-1GA10 осуществляется на стандартную DIN-рейку (35 мм) в электрическом щите. Подключение выполняется через передние зажимы с использованием гибких или жестких медных проводников сечением до 2,5 мм2. Для обеспечения надежного контакта рекомендуется использовать наконечники. Уставка тока регулируется с помощью поворотного переключателя, расположенного на лицевой панели. Настройка производится в соответствии с номинальным током защищаемого двигателя, указанным в его паспорте. После срабатывания защиты реле необходимо вручную включить повторно (кнопка «Reset»), что предотвращает автоматический перезапуск двигателя и обеспечивает безопасность персонала. Также предусмотрена возможность дистанционного сброса при использовании дополнительных аксессуаров.

Совместимость и дополнительные аксессуары

Siemens предлагает широкий спектр аксессуаров для расширения функциональности 3RV2011-1GA10:

• Вспомогательные контакты (например, 3RV2911),
• Механическая блокировка,
• Рычажный привод для дистанционного управления,
• Защитные крышки для клемм,
• Сигнальные модули.

Это позволяет адаптировать устройство под конкретные требования проекта, включая интеграцию в системы автоматизации на базе SIMATIC или других контроллеров.

В целом, Siemens Sirius 3RV2011-1GA10 — это высокотехнологичное, надежное и долговечное решение для защиты электродвигателей в промышленных и коммерческих установках. Его точные уставки, температурная компенсация, простота монтажа и совместимость с другими компонентами системы делают его одним из наиболее востребованных устройств в своем классе. Благодаря строгому контролю качества и соответствию международным стандартам (IEC 60947-4-1, ГОСТ Р МЭК 60947-4-1), 3RV2011-1GA10 обеспечивает безопасную и бесперебойную работу электрооборудования, снижая эксплуатационные расходы и предотвращая аварийные простои. В условиях растущих требований к энергоэффективности и надежности промышленных систем, такие устройства становятся неотъемлемой частью современной инфраструктуры.
