Энергоэффективность и защита двигателей с Siemens Sirius 3RW4026-2TB04

Современная промышленность требует высокой надежности, эффективности и гибкости в управлении электродвигателями. Одним из ключевых решений в этой области является применение мягких пускателей — устройств, позволяющих плавно запускать и останавливать асинхронные электродвигатели, снижая механические и электрические нагрузки на оборудование. Среди широкого ассортимента таких устройств особое место занимает мягкий пускатель Siemens Sirius 3RW4026-2TB04, который представляет собой высокотехнологичное решение для управления электродвигателями средней мощности.

Общее описание устройства

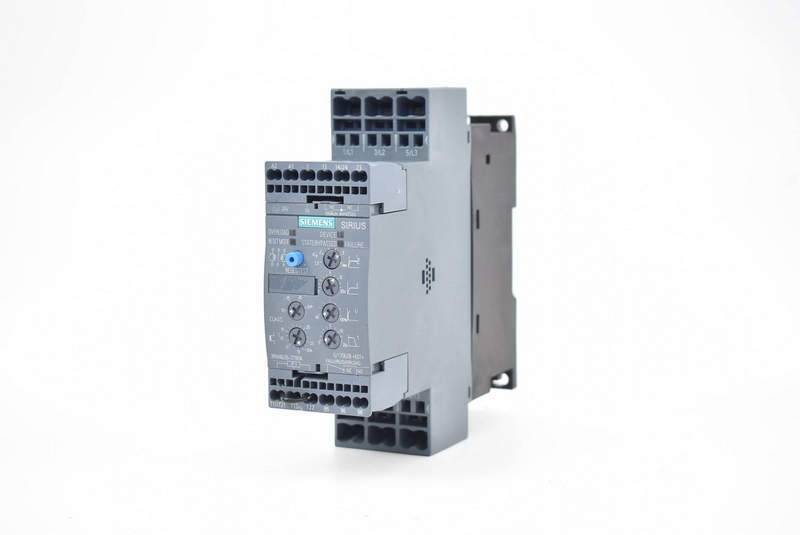

Siemens Sirius 3RW4026-2TB04 — это трехфазный мягкий пускатель, входящий в серию SIRIUS 3RW40, разработанную компанией Siemens для автоматизации промышленных процессов. Устройство предназначено для плавного пуска и остановки асинхронных двигателей переменного тока с короткозамкнутым ротором. Оно устанавливается в силовую цепь между источником питания и электродвигателем и обеспечивает контроль напряжения, подаваемого на двигатель, за счет фазового управления симисторами.

Модель 3RW4026-2TB04 относится к среднему классу по номинальному току. Ее номинальный рабочий ток составляет 26 А при напряжении до 400 В, что позволяет использовать ее для управления двигателями мощностью до примерно 11 кВт (в зависимости от условий эксплуатации и класса изоляции). Устройство рассчитано на работу в сетях с частотой 50/60 Гц и отличается компактными габаритами, что делает его удобным для установки в распределительные щиты.

Конструкция и принцип работы

Мягкий пускатель 3RW4026-2TB04 работает по принципу фазового регулирования напряжения. В его основе лежат шесть мощных полупроводниковых элементов — тиристоров (симисторов), по два на каждую фазу. При пуске двигателя тиристоры постепенно увеличивают угол проводимости, что приводит к плавному росту напряжения на клеммах двигателя. Это позволяет снизить пусковой ток до уровня 2–4 от номинального, что в 3–4 раза меньше, чем при прямом пуске. Основные компоненты устройства:

Силовая часть с тиристорами;

Электронная плата управления;

Встроенные датчики температуры и тока;

Система охлаждения (радиатор);Клеммы для подключения питания и двигателя.

Плавный пуск предотвращает резкие скачки тока, снижает нагрузку на механические узлы (муфты, редукторы, насосы), уменьшает износ оборудования и повышает срок его службы. Кроме того, мягкое торможение (по выбегу или с контролем напряжения) позволяет избежать гидравлических ударов в насосных системах и рывков в конвейерных линиях.

Функциональные возможности

Siemens 3RW4026-2TB04 обладает широким набором функций, обеспечивающих гибкость и безопасность в эксплуатации:

• Регулировка времени пуска и остановки — от 0,5 до 30 секунд;
• Настройка начального напряжения пуска (от 40% до 100% от номинала), что позволяет адаптировать пускатель под нагрузку с высоким моментом сопротивления;
• Функция "Kick Torque" — кратковременное повышение напряжения на старте для преодоления статического трения;
• Защита от перегрузки и перегрева — встроенный термисторный вход позволяет подключать термодатчики с обмоток двигателя;
• Автоматическое повторное включение после сбоя питания;
• Индикация состояния и аварийных режимов через светодиоды на передней панели;
• Возможность дистанционного управления через дискретные входы (пуск/стоп, выбор режима и т.д.).

Устройство также поддерживает различные режимы работы: пуск с ограничением тока, пуск по напряжению, пуск с постоянным ускорением и другие. Это делает его универсальным решением для различных типов нагрузок — насосов, вентиляторов, компрессоров, конвейеров, станков и т.д.

Преимущества и достоинства

Среди ключевых преимуществ модели 3RW4026-2TB04 можно выделить:

• Высокая надежность и долговечность — продукция Siemens соответствует международным стандартам качества (IEC, UL, CE);
• Простота монтажа и настройки — пускатель имеет стандартные габариты (ширина 45 мм), легко устанавливается на DIN-рейку;
• Компактность — позволяет экономить место в шкафу управления;
• Энергоэффективность — снижение пусковых токов уменьшает нагрузку на сеть и трансформаторы;
• Интеграция в системы автоматизации — возможность подключения к ПЛК и SCADA-системам через цифровые интерфейсы (при использовании дополнительных модулей);
• Наличие встроенной защиты — не требует установки отдельных тепловых реле в большинстве случаев.

Области применения

Мягкий пускатель Siemens 3RW4026-2TB04 широко используется в различных отраслях:

• Водоснабжение и водоотведение — управление насосами в насосных станциях;
• Вентиляция и кондиционирование — плавный запуск вентиляторов;
• Промышленные конвейеры — снижение нагрузки при старте;
• Сельское хозяйство — управление дробилками, насосами, компрессорами;
• Пищевая промышленность — оборудование с чувствительными механическими соединениями;
• Строительные объекты — бетоносмесители, компрессоры.

Благодаря своей универсальности и надежности, данное устройство стало стандартом в промышленной автоматизации.

Условия эксплуатации и монтаж

Для корректной работы 3RW4026-2TB04 необходимо соблюдать условия монтажа:

• Температура окружающей среды: от -25C до +60C (с учетом снижения тока при температуре выше 40C);
• Относительная влажность: до 95% без конденсации;
• Степень защиты: IP20 (рекомендуется установка в закрытый шкаф);
• Высота над уровнем моря: до 2000 м.

При монтаже требуется обеспечить достаточное охлаждение — устройство выделяет тепло, особенно при длительной работе. Рекомендуется соблюдать минимальные зазоры по бокам (25 мм) и сверху/снизу (50 мм) для циркуляции воздуха. Подключение выполняется через винтовые клеммы. Устройство имеет три силовые клеммы для подключения сети (L1, L2, L3) и три — для подключения двигателя (T1, T2, T3). Также предусмотрены клеммы для подключения управляющего напряжения (24 В постоянного тока), сигналов пуска/стоп, термозащиты и других функций.

Таким образом, Siemens Sirius 3RW4026-2TB04 — это современное, надежное и функциональное устройство, предназначенное для эффективного управления электродвигателями в промышленных условиях. Его применение позволяет не только снизить пусковые токи и продлить срок службы оборудования, но и повысить общую энергоэффективность системы. Благодаря простоте настройки, компактным размерам и широкой функциональности, этот мягкий пускатель остается одним из самых востребованных решений в своем классе. В условиях растущих требований к энергосбережению и надежности промышленных систем, устройства серии SIRIUS 3RW40 продолжают оставаться эталоном качества и инноваций от компании Siemens.
