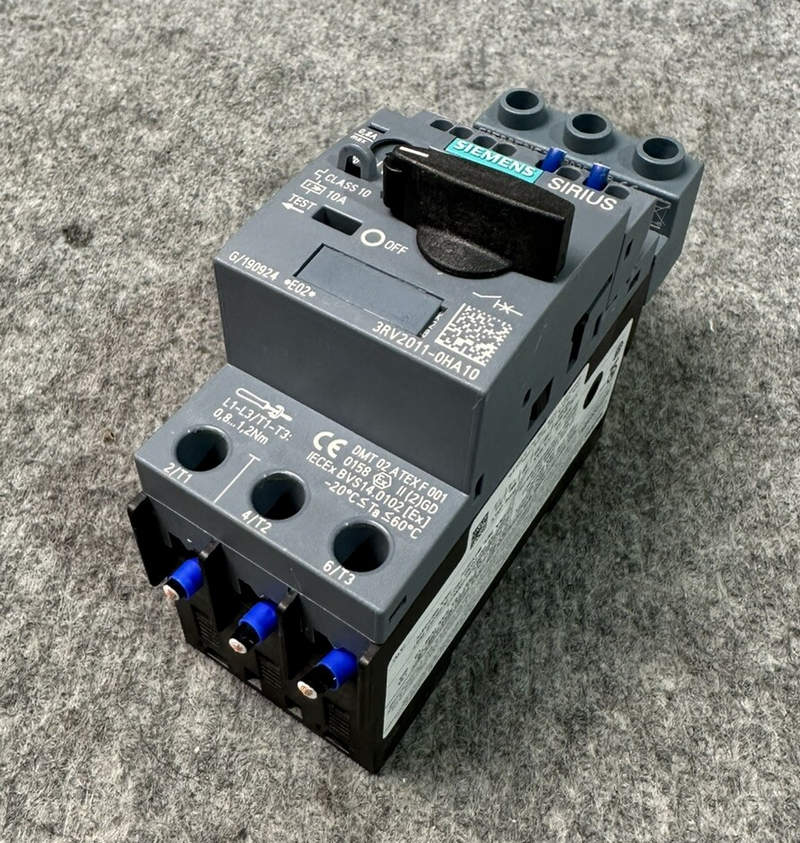

Siemens Sirius 3RV2011-0HA10 – компактное решение для промышленной автоматизации

Siemens Sirius 3RV2011-OHA10 — это современное низковольтное коммутационное устройство, разработанное немецким концерном Siemens для защиты электродвигателей и силовых цепей от перегрузок, коротких замыканий и других аварийных режимов. Входит в серию Sirius 3RV, которая объединяет в себе высокую надежность, компактность, простоту монтажа и широкие функциональные возможности.

Технические характеристики

Ниже перечислены основные технические параметры модели 3RV2011-OHA10:

• Номинальный ток (In): 2,7–4 А — регулируемый диапазон уставок по току перегрузки. Это позволяет использовать автомат для защиты двигателей мощностью примерно от 0,37 до 1,1 кВт при напряжении 400 В.
• Номинальное напряжение (Ue): до 690 В переменного тока.
• Номинальная частота: 50/60 Гц.
• Категория применения: AC-3 — стандартная категория для прямого пуска и отключения асинхронных двигателей с короткозамкнутым ротором.
• Степень защиты: IP20 (базовая), при установке дополнительных заглушек — до IP55.
• Климатическое исполнение: от -25C до +70C — обеспечивает стабильную работу в широком диапазоне температур.
• Монтаж: на DIN-рейку 35 мм — стандартный способ крепления в распределительных щитах.
• Механическая износостойкость: до 10 миллионов циклов включения/выключения.
• Коммутационная износостойкость: до 100 000 циклов при нагрузке.

Устройство оснащено встроенным тепловым расцепителем с биметаллической пластиной, который реагирует на продолжительные перегрузки, и электромагнитным расцепителем, срабатывающим мгновенно при токах короткого замыкания. Это обеспечивает комплексную защиту как самого двигателя, так и питающей сети.

Особенности конструкции и преимущества

Одним из ключевых преимуществ серии Sirius 3RV является высокая модульность и гибкость компоновки. Автомат 3RV2011-OHA10 может быть дополнен различными аксессуарами:

• Вспомогательные контакты (например, 1 замыкающий + 1 размыкающий) для сигнализации состояния (включен/отключен);
• Расцепитель минимального напряжения (расцепитель нулевого напряжения) — позволяет автоматически отключать устройство при падении напряжения и предотвращает самопроизвольный пуск двигателя после восстановления питания;
• Ручной дистанционный расцепитель — для дистанционного отключения;

• Замки на рукоятку — для обеспечения безопасности при техническом обслуживании;
• Сигнальные флажки — визуальная индикация срабатывания защиты.

Кроме того, автоматический выключатель 3RV2011-OHA10 совместим с контактами 3RT (контакторы Sirius), что позволяет легко собрать полноценный магнитный пускатель без использования дополнительных переходников.

Принцип работы

Работа устройства основана на двух принципах защиты:

• Тепловая защита — при превышении номинального тока в течение определённого времени биметаллическая пластина нагревается и изгибается, что приводит к срабатыванию механизма отключения. Время срабатывания зависит от величины перегрузки (чем выше ток, тем быстрее отключение).
• Электромагнитная защита — при возникновении тока короткого замыкания (обычно в 10–14 раз выше номинала) срабатывает соленоид, который мгновенно размыкает контакты.

Регулировка уставки тока перегрузки осуществляется вручную с помощью поворотного регулятора на передней панели. Это позволяет точно настроить защиту под конкретный двигатель, учитывая его пусковые токи и рабочие характеристики.

Преимущества перед аналогами

Сравнивая Siemens 3RV2011-OHA10 с другими автоматами защиты двигателей, можно выделить следующие преимущества:

• Высокая точность срабатывания — благодаря качественной настройке и стабильным характеристикам.
• Долгий срок службы — прочная конструкция и высокая износостойкость.
• Широкая совместимость — работает с другими компонентами Sirius, что упрощает проектирование и сборку щитов.
• Надежность в тяжелых условиях — устойчивость к вибрациям, перепадам температур, загрязнениям.

Таким образом, Siemens Sirius 3RV2011-OHA10 является одним из наиболее надежных и эффективных решений для защиты электродвигателей в промышленных условиях. Его высокие технические характеристики, гибкость настройки и возможность интеграции в системы автоматизации делают его популярным выбором среди инженеров и проектировщиков электрических сетей. Устройство соответствует международным стандартам (IEC 60947-4-1, ГОСТ Р МЭК 60947-4-1), что подтверждает его качество и безопасность.
