Плавный старт без перегрузок – Siemens Sirius 3RW4027-1BB04

Современные промышленные предприятия всё чаще сталкиваются с необходимостью плавного пуска и остановки электродвигателей, особенно в условиях высоких пусковых токов и механических нагрузок. Одним из эффективных решений этой задачи является использование софстартеров — устройств плавного пуска. Среди множества представленных на рынке решений особое внимание заслуживает силовой регулятор напряжения Siemens Sirius 3RW4027-1BB04, являющийся частью серии Sirius 3RW40.

Общее описание устройства

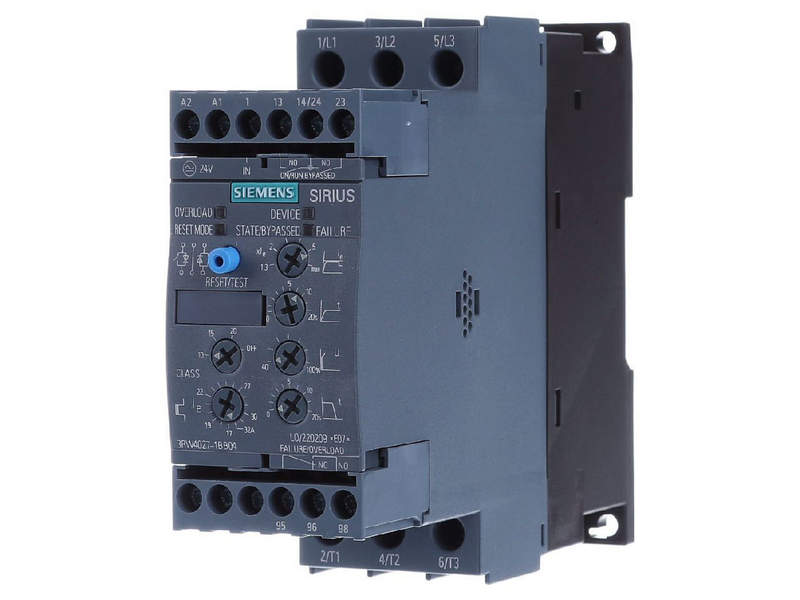

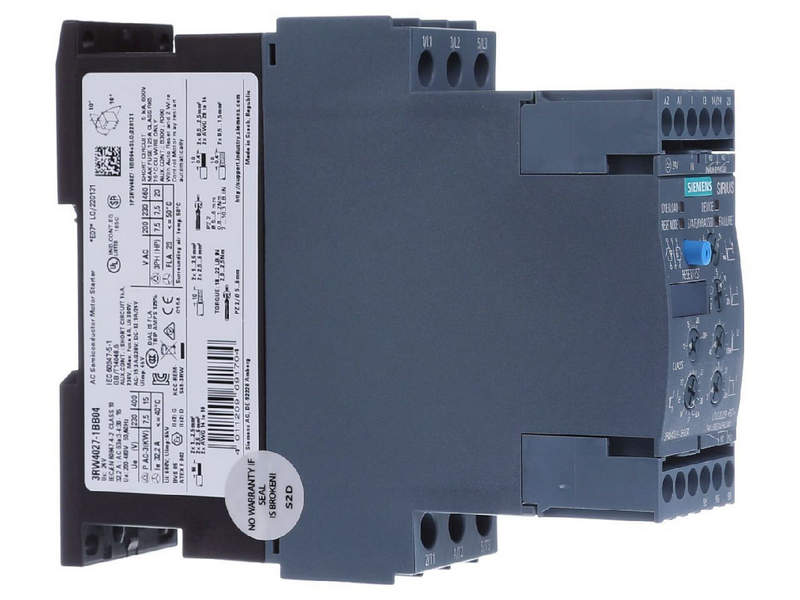

Siemens Sirius 3RW4027-1BB04 — это софстартер (soft starter) для трёхфазных асинхронных двигателей, разработанный компанией Siemens, мировым лидером в области промышленной автоматизации и энергетических решений. Устройство относится к серии Sirius 3RW40, которая отличается компактностью, простотой монтажа и широким спектром функций. Модель 3RW4027-1BB04 рассчитана на номинальный ток 27 А при напряжении до 480 В, что делает её подходящей для управления двигателями мощностью до примерно 11 кВт (при 400 В).

Принцип работы

Софстартер работает на основе фазового управления с использованием симисторов (тиристоров), установленных в каждой фазе. В момент пуска устройство постепенно увеличивает подаваемое на двигатель напряжение, тем самым ограничивая пусковой ток и обеспечивая плавное нарастание крутящего момента. Это позволяет избежать резких скачков тока, которые могут вызывать просадки напряжения в сети, а также снижает механические нагрузки на вал двигателя, редукторы, муфты и другие элементы привода.

После выхода двигателя на номинальные обороты софстартер может быть выключен с помощью встроенного байпасного контактора (в некоторых моделях) или продолжать работу в режиме регулирования. В случае с 3RW4027-1BB04 предусмотрен встроенный байпас, что позволяет после пуска перевести ток на механический контакт, минуя полупроводниковые элементы. Это снижает тепловые потери и увеличивает срок службы устройства.

Технические характеристики

Основные технические параметры модели 3RW4027-1BB04:

• Номинальный рабочий ток: 27 А (при 40 C)
• Диапазон регулирования напряжения: 40–550 В
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (допускается установка в закрытые шкафы)
• Метод управления: ручной, дистанционный (через кнопки или ПЛК)
• Функции защиты: от перегрузки, обрыва фазы, перегрева, неполного пуска
• Тип монтажа: на DIN-рейку или винтами
• Габариты: компактные (ширина около 45 мм), что позволяет экономить место в электрощитах
• Температурный диапазон: от -25 C до +60 C (с учетом снижения нагрузки при высоких температурах)

Устройство поддерживает различные режимы пуска и остановки:

• Режим плавного пуска — задаётся время нарастания напряжения (от 0,5 до 30 секунд).
• Режим плавной остановки — особенно полезен в насосных установках, чтобы избежать гидравлических ударов.
• Режим ограничения тока — позволяет ограничить пусковой ток на заданном уровне (например, до 300–500% от номинала).
• Режим крутящего момента — контроль момента для предотвращения проскальзывания ремней или повреждения механизмов.

Преимущества использования

Применение софстартера Siemens 3RW4027-1BB04 даёт ряд существенных преимуществ по сравнению с классическим прямым пуском или использованием магнитных пускателей:

• Снижение пусковых токов — ток при пуске может быть ограничен до 3–4×In, что снижает нагрузку на сеть и исключает срабатывание защитных автоматов.
• Увеличение срока службы оборудования — за счёт плавного пуска уменьшается износ подшипников, редукторов, ремней и других механических узлов.
• Энергоэффективность — снижение потерь в сети и уменьшение потребления реактивной мощности.
• Простота интеграции — устройство легко подключается и настраивается без необходимости сложного программирования.
• Надёжность и безопасность — наличие встроенных систем диагностики и защиты позволяет быстро выявлять неисправности и предотвращать аварийные ситуации.

Области применения

3RW4027-1BB04 широко применяется в различных отраслях промышленности и инфраструктуры:

• Насосные станции — плавный пуск и остановка насосов предотвращает гидравлические удары и повышает надёжность системы водоснабжения.
• Вентиляционные установки — позволяет плавно запускать вентиляторы большой мощности, снижая нагрузку на электросеть.
• Конвейерные линии — предотвращает проскальзывание груза при старте и обеспечивает равномерное движение.
• Компрессоры — защищает двигатель от перегрузок при запуске под давлением.
• Станки и оборудование — используется в деревообрабатывающих, металлообрабатывающих и упаковочных машинах.

Монтаж и настройка

Установка устройства не требует специальных навыков. Софстартер монтируется на DIN-рейку в распределительном щите. Подключение осуществляется по стандартной схеме: силовые клеммы L1, L2, L3 подключаются к сети, а T1, T2, T3 — к двигателю. Управляющие цепи подключаются к клеммам U1, U2 (питание) и к клеммам управления (пуск/стоп). Настройка параметров производится с помощью встроенного потенциометра или кнопок на передней панели. Также возможна настройка через ПО (например, с помощью программного обеспечения от Siemens), если используется версия с интерфейсом.

Таким образом, Siemens Sirius 3RW4027-1BB04 — это современное, надёжное и экономически эффективное решение для плавного пуска и остановки электродвигателей. Благодаря компактным размерам, простоте настройки и широкому функционалу, устройство идеально подходит для использования в системах автоматизации средней и малой мощности. Его применение позволяет повысить надёжность технологических процессов, снизить эксплуатационные расходы и продлить срок службы оборудования.
