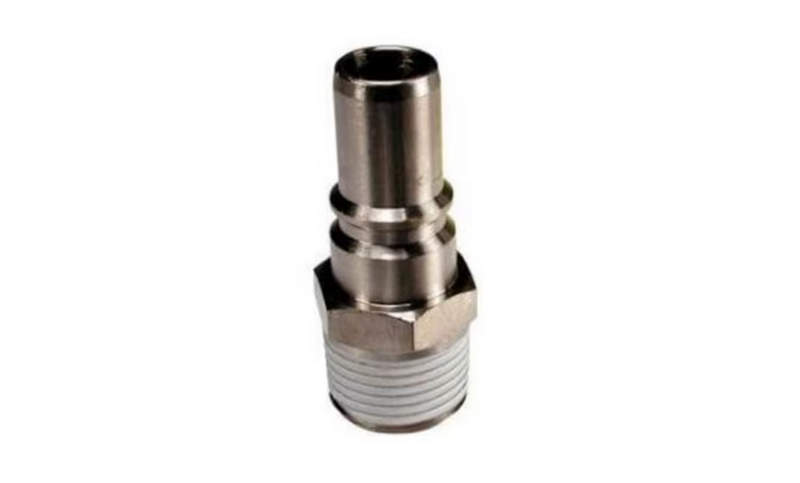

SMC KK6S-80N: компактный фитинг для надежных пневмосоединений

В системах пневмоавтоматики, где на первый план выходят надежность, компактность и простота монтажа, особую роль играют соединительные элементы. Среди них — фитинги, обеспечивающие герметичное и устойчивое соединение трубопроводов с различными пневматическими компонентами. Один из таких компонентов — фитинг SMC KK6S-80N, являющийся частью серии нержавеющих фитингов KK от компании SMC.

Основные технические характеристики

Фитинг SMC KK6S-80N представляет собой прямой цанговый фитинг с внешней резьбой, рассчитанный на соединение трубки с наружным диаметром 8 мм. Он имеет ряд важных характеристик, которые обеспечивают его эффективность и долговечность в эксплуатации:

• Диаметр трубки: внешний Ø 8 мм; обеспечивается точное зажатие и герметичное соединение;
• Тип резьбы: наружная резьба 1/4" (интерфейс NPT или G в зависимости от модификации); позволяет подключать к широкому спектру пневмораспределителей и блоков;
• Материал корпуса: нержавеющая сталь марки SUS316; устойчива к коррозии, выдерживает воздействие химически агрессивных сред, пара и дезинфицирующих растворов;
• Материал цанги: также выполнен из нержавеющей стали; обеспечивает надежное зацепление трубки, исключая её выскальзывание или повреждение;
• Уплотнительные элементы: фторкаучук (FKM); обеспечивает термостойкость и устойчивость к кислотам, щелочам, маслам;
• Рабочее давление: от 0 до 1,0 МПа; допускается работа в стандартных пневматических контурах;
• Диапазон рабочих температур: от –5 до +150 C; допускается эксплуатация в горячих и охлажденных средах;
• Тип подсоединения: быстросъемное цанговое соединение; сокращает время монтажа и демонтажа, исключает использование дополнительных инструментов.

Преимущества фитинга KK6S-80N

Выделим основные сильные стороны фитинга, определяющие его выбор для ответственных задач:

• Корпус и цанговые элементы из нержавеющей стали SUS316;
• Рабочий диапазон температур до +150 C без ухудшения герметичности;
• Надежное соединение трубки без применения инструментов;
• Устойчивость к вибрациям и внешним механическим нагрузкам;
• Гигиеничность и пригодность к стерилизации;
• Широкая совместимость с трубками различных производителей;
• Минимальные габариты и масса — подходит для компактных сборок.

Конструктивные особенности и принцип действия

Фитинг SMC KK6S-80N имеет классическую модульную конструкцию, характерную для всей серии KK. Его корпус выполнен цельнотянутым методом из нержавеющей стали, что исключает внутренние каверны и способствует беспрепятственному прохождению сжатого воздуха. Внутренняя часть фитинга оборудована цанговым захватом — это подпружиненная конструкция из лепестков, которая обеспечивает самофиксацию трубки при вставке. При этом разборка соединения также осуществляется без усилий — достаточно нажать на кольцо-фиксатор и извлечь трубку. Важное преимущество конструкции — отсутствие пластиковых деталей, что особенно актуально для производств, где недопустимы даже микрочастицы полимеров (например, в пищевом или фармацевтическом оборудовании). Уплотнение достигается за счёт кольцевого уплотнителя из фторкаучука, установленного в седле цанги. Такой выбор материала обусловлен высокой термостойкостью и химической инертностью FKM. Благодаря продуманной геометрии посадочных элементов, фитинг KK6S-80N устойчив к вибрациям, гидроударам и осевым нагрузкам, что делает его пригодным к применению даже в подвижных участках пневматических контуров. Дополнительной защитой выступает шестигранная база корпуса, обеспечивающая удобный и надежный монтаж с помощью гаечного ключа.

Режимы эксплуатации и особенности применения

Фитинг KK6S-80N рассчитан на непрерывную круглосуточную эксплуатацию в составе пневмосистем различного назначения. Он способен выдерживать длительные циклы нагрева и охлаждения, не теряя при этом своих герметизирующих свойств. Подходит как для стационарного монтажа, так и для узлов с переменным расположением (например, гибкие участки, рукава манипуляторов, подвижные платформы). Допустим монтаж фитинга как в вертикальном, так и в горизонтальном положении. Конструкция исключает подсос воздуха при понижении давления в системе, а также не требует технического обслуживания на протяжении всего срока службы. При необходимости возможна его повторная установка без потери герметичности, если не повреждены резьбовые или зажимные элементы. Применим в условиях повышенной влажности, высоких температур, стерильных зон, а также в зонах, где используются моющие и обезжиривающие растворы. Не рекомендуется установка фитинга в системах с вакуумом ниже –100 кПа или давлением выше 1 МПа — это может привести к нарушению герметичности соединения.

Сферы применения

Благодаря универсальности и устойчивости к агрессивным условиям, фитинг KK6S-80N может быть внедрен в различных отраслях:

• Автоматизированные линии розлива и упаковки напитков, где важна чистота среды и герметичность;
• Фармацевтические производственные линии, работающие в стерильных условиях и с агрессивными средами;
• Химическая промышленность, в том числе процессы подачи реактивов и нейтрализующих жидкостей;
• Системы подачи воздуха в медицинских приборах и лабораторных установках;
• Пищевое производство, включая пароконденсатные участки и зоны санитарной обработки;
• Машиностроение и робототехника — подача пневмосигналов на подвижные приводы и манипуляторы.

Таким образом, фитинг SMC KK6S-80N — это надежное и профессиональное решение для создания герметичных, прочных и долговечных соединений в пневмосистемах, работающих в жестких условиях. Его конструкция, основанная на использовании нержавеющей стали и термостойких уплотнителей, обеспечивает стабильность рабочих характеристик даже при длительной и интенсивной эксплуатации. Универсальность и простота монтажа делают этот фитинг оптимальным выбором как для новых проектов, так и для модернизации существующего оборудования.
