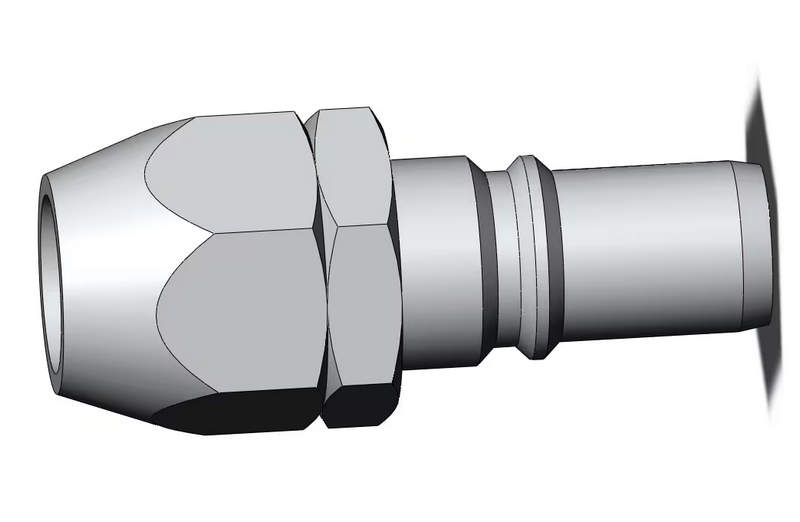

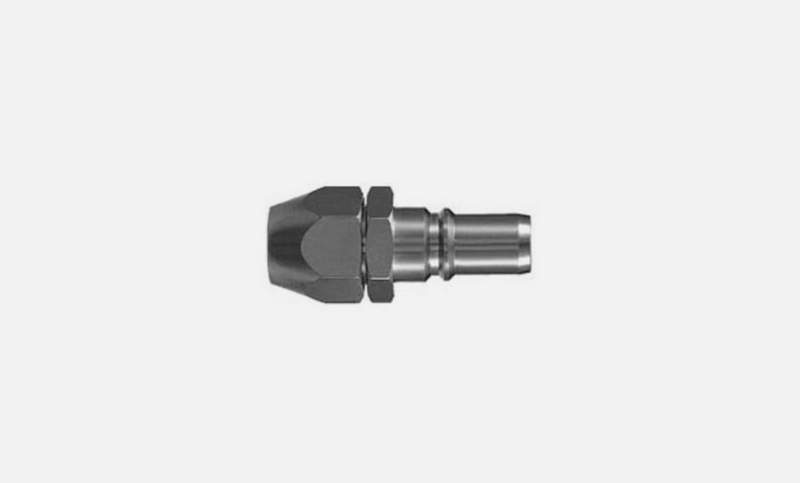

Надежная фиксация трубки с фитингом SMC KK4P-80N

Фитинг SMC KK4P-80N представляет собой прямой элемент трубопроводной арматуры с резьбовым соединением, предназначенный для использования в пневматических системах, где требуется надежное и герметичное соединение пластиковых трубок с резьбовыми портами. Благодаря компактной конструкции, устойчивым материалам и высокой точности обработки, данный фитинг обеспечивает стабильную работу системы даже в условиях повышенной вибрации, перепадов давления и температур.

Основные технические характеристики

Чтобы получить представление о возможностях фитинга SMC KK4P-80N, необходимо подробно рассмотреть его ключевые характеристики, определяющие функциональность и область применения:

• Максимальное рабочее давление — до 1 МПа, что соответствует стандартным условиям эксплуатации большинства промышленных пневмосетей;
• Рабочий диапазон температур — от −5 до +60 C без замерзания влаги, что обеспечивает устойчивость к климатическим воздействиям и термоколебаниям;
• Тип соединения — прямое, с внешней метрической резьбой и портом под трубку с наружным диаметром 8 мм;
• Резьба — резьбовой участок имеет маркировку M5, R или NPT в зависимости от модификации, в случае KK4P-80N обычно используется наружная резьба стандарта R (BSPT);
• Материал корпуса — термостойкий пластик (обычно PBT — полибутилентерефталат), обеспечивающий низкий вес и хорошую химическую стойкость;
• Уплотнительные элементы — встроенные кольца из синтетического каучука (NBR), обеспечивающие герметичность при многократном монтаже/демонтаже;
• Механизм фиксации трубки — кольцевой цанговый зажим с самоподжимной кромкой из нержавеющей стали, фиксирующей трубку внутри корпуса при вставке.

Конструкция и принцип действия

Фитинг SMC KK4P-80N обладает простой, но эффективной конструкцией, объединяющей элементы герметизации, зажима и крепления в едином корпусе. Устройство состоит из следующих основных компонентов:

• Корпус, выполненный из полимерного материала, устойчивого к деформации и воздействию агрессивных сред;
• Цанговое кольцо из нержавеющей стали, которое при вставке трубки обеспечивает автоматическую фиксацию с равномерным обхватом;
• О-образное уплотнительное кольцо, встроенное в торец фитинга, предотвращающее утечку воздуха в зоне резьбового соединения;
• Шестигранная зона на корпусе для удобного монтажа гаечным ключом.

Принцип действия основан на технологии «push-in»: оператор вставляет трубку до упора в гнездо, после чего она автоматически фиксируется пружинным кольцом. Демонтаж осуществляется путем нажатия на обойму цанги и извлечения трубки без усилий и повреждений. Резьбовое соединение позволяет надёжно монтировать фитинг в корпус пневматического устройства или распределителя воздуха.

Рабочие режимы и особенности эксплуатации

Фитинг KK4P-80N применяется в различных режимах — от постоянной подачи воздуха в стандартных условиях до кратковременных импульсных нагрузок с высокочастотными пневмоциклами. Благодаря отсутствию подвижных уплотняемых элементов и устойчивости материала к износу, возможна его эксплуатация в условиях повышенной вибрации и температурных градиентов. В зависимости от давления, температуры и типа трубки (например, полиуретан или нейлон), допустимы десятки тысяч циклов подключения/отключения без потери герметичности. При этом монтаж и демонтаж не требуют дополнительных инструментов, что сокращает время сервисного обслуживания. Особое внимание следует уделить монтажу при отрицательных температурах: важно исключить образование конденсата и льда в зоне уплотнения. Также не допускается использование фитинга с жидкими средами, так как его конструкция ориентирована исключительно на работу с газами (воздух, инертные газы).

Область применения и совместимость

Благодаря универсальности, фитинг KK4P-80N активно применяется в самых разных отраслях:

• Промышленная автоматизация — подключение цилиндров, клапанов и датчиков к распределителям;
• Сборочные линии — быстрая организация подводки воздуха к инструментам и исполнительным механизмам;
• Пищевые и упаковочные машины — надежная фиксация трубок без риска загрязнения;
• Лабораторное и медицинское оборудование — использование в сухих и стерильных условиях с одноразовыми соединениями;
• Оборудование общего назначения — в системах подачи, управления и распределения воздуха.

Фитинг совместим с полиуретановыми, полиамидными и полипропиленовыми трубками стандартного наружного диаметра 8 мм. При использовании трубки с толстой стенкой или повышенной жесткостью рекомендуется предварительное развальцовывание торца или смазывание, чтобы исключить деформацию уплотнительных элементов.

Конструктивные преимущества и особенности

В серии KK от SMC реализовано множество инженерных решений, обеспечивающих высокое качество и удобство эксплуатации. Конкретно для модели KK4P-80N можно выделить следующие конструктивные преимущества:

• Компактные габариты позволяют устанавливать фитинг в условиях ограниченного пространства, без создания помех другим элементам;
• Унифицированная резьба и посадка обеспечивают совместимость с большинством стандартных портов оборудования и блоков;
• Широкий диапазон рабочих температур и устойчивость к перепадам давления гарантируют стабильность соединения в сложных производственных условиях;
• Корпус из термостойкого полимера не подвержен коррозии и воздействию агрессивных аэрозолей, в отличие от металлических аналогов;
• Цанговый механизм многоразового использования облегчает быструю замену трубопровода без потери герметичности и без применения инструментов.

В целом, фитинг SMC KK4P-80N — это надёжное, компактное и технологичное решение для организации пневматических соединений в широком диапазоне промышленных задач. Простота монтажа, универсальность, устойчивость к нагрузкам и высокая герметичность делают его оптимальным выбором при проектировании систем сжиженного воздуха. С его помощью обеспечивается безопасная и долговечная работа оборудования, а использование качественной арматуры от ведущего производителя, такого как SMC, является залогом стабильности всей пневмосети.
