Скважинный насос Grundfos SQ 2-70 — компактная многоступенчатая система подъема воды с глубины
При организации автономного водоснабжения пространство внутри скважины нередко становится таким же значимым ограничением, как требуемые расход и напор. Для источников небольшого диаметра разработан скважинный насос Grundfos SQ 2-70 — узкий многоступенчатый агрегат, предназначенный для погружной работы и транспортирования чистой воды к наземной системе. Небольшой наружный диаметр здесь сочетается с конструкцией, способной создавать существенный перепад давления при сравнительно умеренной подаче.
Технические характеристики
Параметры Grundfos SQ 2-70 определяются сочетанием четырехступенчатой гидравлики и специального погружного двигателя. К основным техническим данным относятся:
- расчетная подача — около 2 м³/ч,
- напорный класс исполнения — 70 м,
- количество гидравлических ступеней — 4,
- выходная мощность двигателя P2 — 1,15 кВт,
- потребляемая электродвигателем мощность P1 — приблизительно 1,22 кВт,
- электропитание — однофазное, 1 × 200–240 В,
- частота питающей сети — 50/60 Гц,
- ток при напряжении 230 В — около 5,3 А,
- ток при напряжении 200 В — около 6,2 А,
- КПД двигателя при полной нагрузке — приблизительно 73 %,
- наружный диаметр корпуса — около 74 мм,
- полная длина агрегата — приблизительно 768 мм,
- длина моторной части — около 292 мм,
- масса насосного агрегата — приблизительно 5,4 кг,
- двигатель оснащен электронными функциями защиты и плавного запуска.
Особенности конструкции устройств

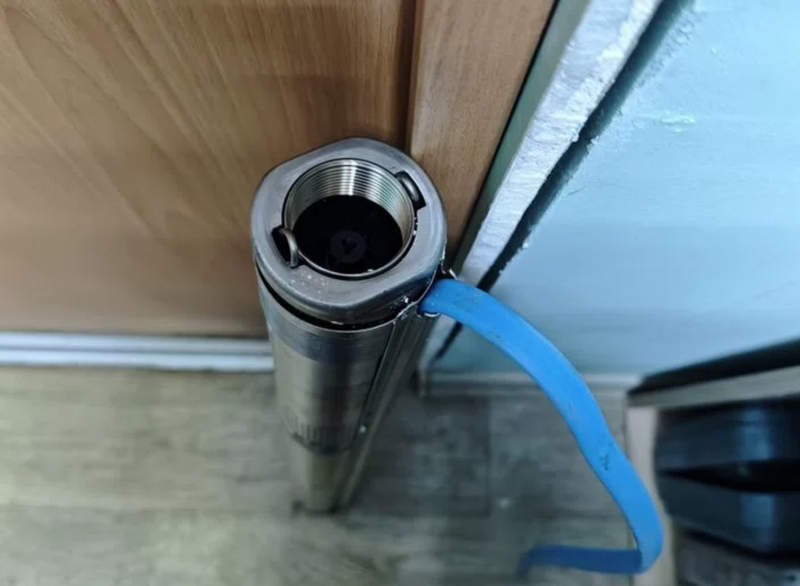

Grundfos SQ 2-70 имеет вытянутую цилиндрическую форму, обусловленную условиями эксплуатации внутри скважины. При наружном диаметре порядка 74 мм агрегат относится к трехдюймовому классу, что дает возможность размещать его в сравнительно узких обсадных трубах. Насосная и моторная части расположены последовательно по продольной оси, благодаря чему значительная гидравлическая функциональность реализована без увеличения поперечного размера корпуса. Гидравлический блок представляет собой набор последовательно действующих центробежных ступеней. Вода, попавшая внутрь агрегата, проходит через рабочие колеса и направляющие аппараты не один раз, а последовательно получает дополнительную энергию на каждом участке. Четыре ступени модели SQ 2-70 формируют необходимое давление постепенно. Подобное построение особенно эффективно для скважинного оборудования, поскольку высокий напор создается без чрезмерного увеличения диаметра рабочего колеса. Привод построен на компактном погружном электродвигателе с постоянными магнитами. Электронная система управления является существенной частью архитектуры SQ: она не просто обеспечивает вращение ротора, но и участвует в защите оборудования от неблагоприятных электрических и гидравлических режимов. В конструкции предусмотрены функции противодействия перегрузке, перегреву и недопустимым изменениям питающего напряжения. Для насосов серии также характерна защита от сухого хода, позволяющая прекратить нормальную работу при снижении уровня воды до опасного значения.
Области применения
Конструктивная схема Grundfos SQ 2-70 ориентирована прежде всего на получение воды из подземных источников. На практике насос может использоваться в следующих системах:
- автономное водоснабжение частных домов,
- подъем чистой воды из буровых скважин,
- подача воды в накопительные емкости,
- водоснабжение коттеджей и загородных объектов,
- наполнение резервуаров хозяйственного назначения,
- организация полива при использовании подходящего источника,
- подача воды к локальным распределительным сетям,
- эксплуатация в системах с гидроаккумулятором и автоматикой,
- водоснабжение небольших коммерческих и хозяйственных объектов,
- транспортирование чистой подземной воды без значительной концентрации механических примесей.
Компания «Олниса» поставляет промышленное и инженерное оборудование различных категорий, включая скважинные насосы Grundfos. В номенклатуре представлены решения, предназначенные для автономного водоснабжения, перекачивания воды и формирования требуемого давления в инженерных сетях. Заказчикам доступны технические консультации по характеристикам оборудования, включая сведения о конкретных исполнениях и их рабочих параметрах. Компания «Олниса» также обеспечивает оперативную доставку продукции по всей стране, позволяя получать необходимое насосное оборудование в различных регионах.
Преимущества
Концепция SQ 2-70 дает модели ряд эксплуатационных качеств, которые особенно востребованы в скважинном водоснабжении. Основными преимуществами являются:
- компактный диаметр корпуса,
- высокая напорная способность при небольших габаритах,
- плавное включение электродвигателя,
- защищенность привода от неблагоприятных режимов,
- устойчивость при продолжительной погружной работе,
- уменьшенная стартовая нагрузка,
- практичная многоступенчатая гидравлика,
- небольшая масса относительно создаваемого напора,
- удобство использования в узких скважинах,
- функциональная самозащита насосного агрегата.
Таким образом, скважинный насос Grundfos SQ 2-70 представляет собой не просто погружной центробежный агрегат, а компактную электро-гидравлическую систему, в которой четырехступенчатая насосная часть дополнена современным двигателем и встроенными защитными алгоритмами. Узкий корпус позволяет работать в скважинах небольшого диаметра, тогда как многоступенчатая схема обеспечивает подъем воды на значительную высоту. Плавный запуск и автоматический контроль состояния двигателя дополнительно отличают модель от традиционных погружных насосов простой конструкции.
