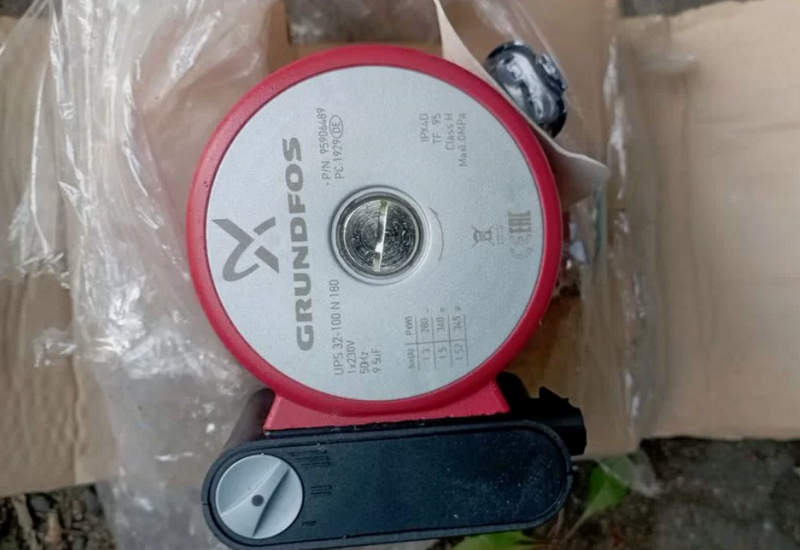

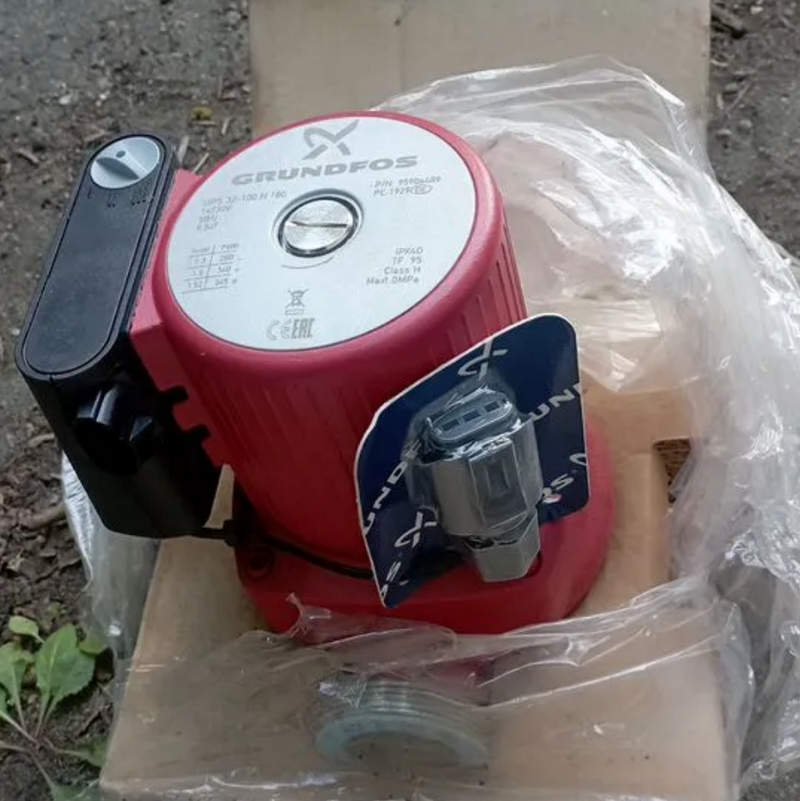

Grundfos UPS 32-100 — циркуляционный насос для интенсивного теплообмена в инженерных контурах

Принудительное движение теплоносителя позволяет равномернее распределять тепловую энергию между отдельными участками трубопроводной сети и поддерживать заданную динамику работы отопительного контура. Для решения подобных задач предназначен циркуляционный насос Grundfos UPS 32-100. Это оборудование рассчитано на продолжительное функционирование в замкнутых гидравлических системах и допускает ручное изменение интенсивности циркуляции посредством трех рабочих ступеней.

Технические характеристики

Рабочие показатели циркуляционного насоса определяют его возможности при эксплуатации в системах с различной протяженностью и гидравлической нагрузкой. Для Grundfos UPS 32-100 основные параметры можно представить следующим образом:

• максимальный создаваемый напор — до 10 м,
• номинальная рабочая подача — около 6,83 м³/ч,
• номинальная величина напора — приблизительно 7,13 м,
• число вручную выбираемых скоростей вращения — 3,
• номинальное напряжение питания — 230 В,
• тип электросети — однофазный,
• частота переменного тока — 50 Гц,
• потребляемая электрическая мощность в зависимости от выбранной ступени — приблизительно 280–345 Вт,
• значение рабочего тока по скоростным режимам — около 1,30–1,52 А,
• допустимое давление внутри циркуляционного контура — до 10 бар,
• температурный диапазон перемещаемой среды — от −25 до +110 °C,
• резьбовое присоединение — G 2,
• номинальный класс давления — PN 10,
• монтажная база распространенного исполнения — 180 мм,
• ориентировочная масса агрегата — около 6,4 кг,
• электродвигатель имеет защиту от опасного температурного перегрева.

Особенности конструкции устройств

Компоновка циркуляционного насоса Grundfos UPS 32-100 основана на принципе мокрого ротора. Между вращающейся частью электродвигателя и рабочей средой отсутствует традиционная схема с сухим валом и отдельным торцевым уплотнением. Теплоноситель проходит через внутреннюю область насосного узла, отводит образующееся тепло и создает условия для смазывания подшипниковых поверхностей. Благодаря этому сокращается количество деталей, которым требуется отдельное обслуживание в процессе эксплуатации. Гидравлическая камера сформирована внутри прочного корпуса, рассчитанного на давление отопительной сети. Внутри расположено рабочее колесо, которое передает жидкости механическую энергию и формирует необходимый перепад давления. При вращении колеса поток поступает в центральную область, ускоряется лопатками и далее направляется к напорной части корпуса. Именно этот процесс обеспечивает непрерывное перемещение теплоносителя по трубопроводу. Электродвигатель объединен с гидравлическим модулем в единый агрегат. Переключение между тремя фиксированными ступенями позволяет изменять частоту вращения и тем самым корректировать рабочую точку без сложного электронного регулирования. Это особенно удобно в постоянных отопительных схемах, где после определения подходящего гидравлического режима не требуется непрерывное автоматическое изменение производительности. Монтажное исполнение длиной 180 мм облегчает размещение модели в стандартном участке трубопровода соответствующего размера.

Области применения

Назначение модели связано прежде всего с системами, где движение жидкости должно поддерживаться независимо от естественной циркуляции. Grundfos UPS 32-100 может применяться в следующих направлениях:

• радиаторные отопительные контуры частных и многоквартирных зданий,
• системы теплоснабжения административных сооружений,
• циркуляционные линии коммерческих объектов,
• котельные установки с замкнутым движением теплоносителя,
• распределительные контуры с несколькими гидравлическими ветвями,
• инженерные сети с заметным сопротивлением трубопроводов,
• системы отопления производственных помещений,
• технологические жидкостные контуры с подходящими параметрами рабочей среды.

Компания «Олниса» поставляет промышленное, электротехническое и инженерное оборудование различных производителей, включая насосную технику Grundfos. В номенклатуре компании представлены решения для отопительных, водяных и технологических систем. Заказчики могут получить технические консультации, связанные с параметрами и особенностями представленного оборудования. Для отправки заказов организована оперативная доставка по всей стране, что позволяет приобретать необходимую продукцию независимо от региона расположения объекта или предприятия.

Преимущества

Эксплуатационные достоинства Grundfos UPS 32-100 связаны с практичностью традиционной насосной конструкции. К наиболее заметным преимуществам относятся:

• надежность при продолжительной работе,
• стабильность циркуляционного процесса,
• простая регулировка рабочего режима,
• износостойкая компоновка,
• умеренные требования к обслуживанию,
• компактность корпуса,
• удобство повседневной эксплуатации,
• универсальность для разных отопительных схем,
• устойчивость к длительным нагрузкам.

Таким образом, Grundfos UPS 32-100 представляет собой циркуляционный насос с трехступенчатым управлением производительностью и конструкцией мокрого ротора. Модель рассчитана на создание принудительного потока в отопительных и других закрытых жидкостных контурах, а напор до 10 м расширяет возможности ее применения в сетях со значительным гидравлическим сопротивлением. Сочетание механически понятной схемы, нескольких скоростей и эффективного охлаждения внутренних компонентов делает агрегат практичным решением для продолжительной работы.
