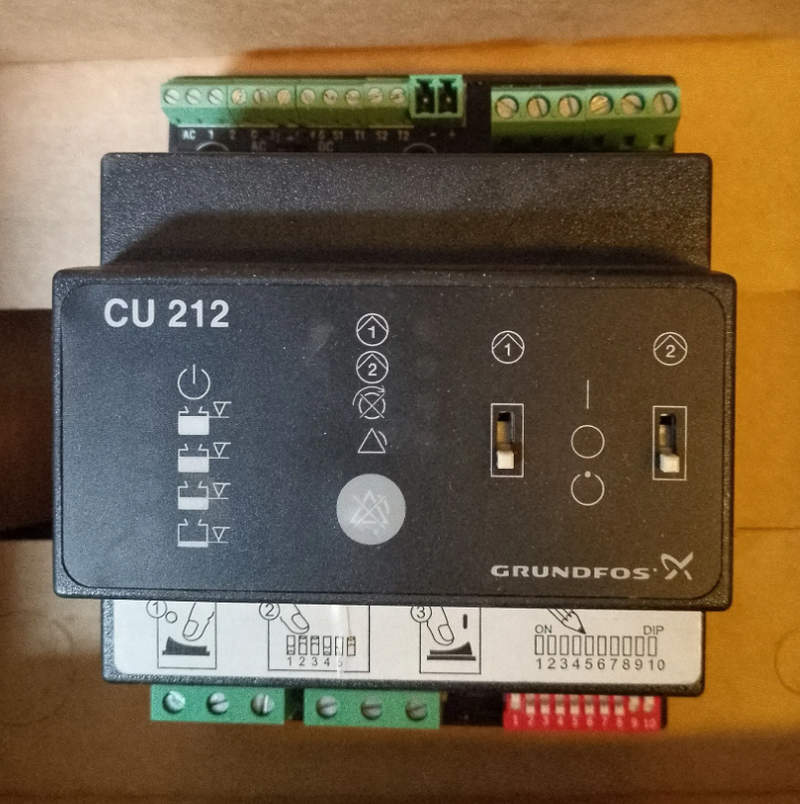

Блок управления Grundfos CU 212 — двухнасосная автоматика для контроля уровня и рабочих состояний

В насосных станциях с двумя агрегатами простого сигнала «пуск — останов» недостаточно. Система должна понимать, какой насос следует включить первым, когда подключить второй, в какой момент сформировать аварийный сигнал и как распределить наработку между оборудованием. Для решения таких задач применяется блок управления Grundfos CU 212 — электронный модуль, рассчитанный на координацию двух насосов по сигналам контроля уровня.

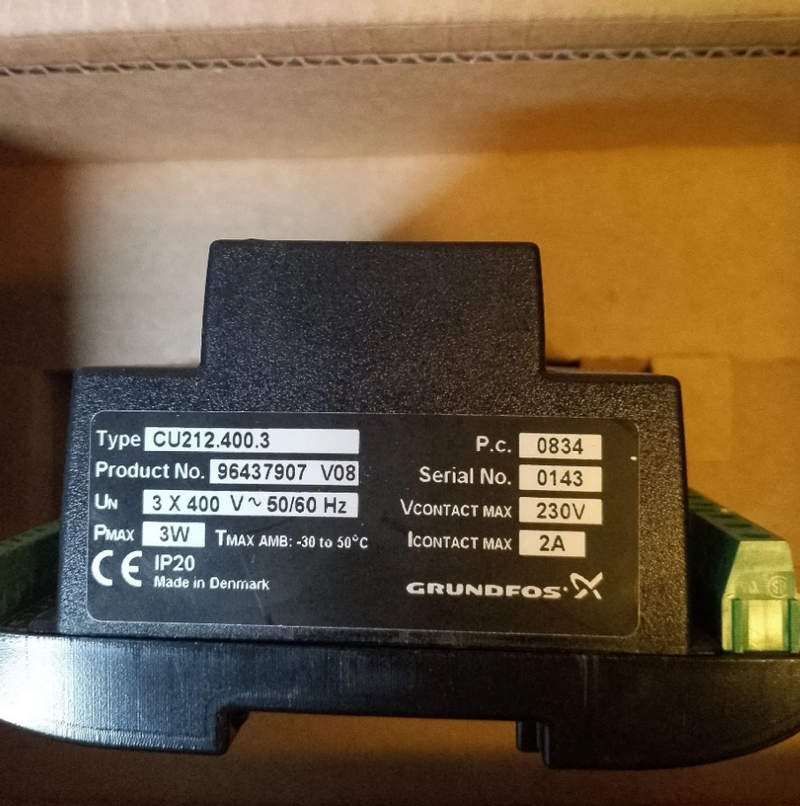

Технические характеристики

Электрическая архитектура Grundfos CU 212 рассчитана на работу внутри шкафа управления, где модуль выполняет функции центрального логического звена. Основные характеристики устройства следующие:

• назначение — управление двумя насосами,
• количество управляемых насосных агрегатов — 2,
• количество базовых вариантов алгоритма управления — 4,
• питание однофазного исполнения — 1 × 230 В,
• питание трехфазного исполнения — 3 × 400 В,
• допустимое отклонение питающего напряжения — около ±10 %,
• частота сети — 50/60 Гц,
• максимальная собственная потребляемая мощность — около 3 Вт,
• степень защиты отдельного электронного модуля — IP20,
• предельно допустимый ток выходного контакта — 2 А,
• максимальное коммутируемое напряжение контакта — 400 В,
• диапазон рабочей температуры окружающей среды — от −30 до +50 °C,
• допустимая высота эксплуатации — до 2000 м над уровнем моря,
• габариты корпуса — приблизительно 90 × 66,5 × 116 мм,
• монтаж выполняется на DIN-рейку шириной 35 мм,
• для задания алгоритма используется 10-позиционный DIP-переключатель,
• поддерживается работа с поплавковыми выключателями и соответствующими датчиками уровня.

Особенности конструкции устройств

Grundfos CU 212 построен не как крупный силовой шкаф, а как компактный электронный управляющий модуль. Его задача заключается в обработке информации от датчиков и выдаче управляющих сигналов внешним аппаратам. Корпус рассчитан на размещение внутри защищенной оболочки, поскольку собственная степень защиты IP20 не предполагает непосредственного воздействия воды, пыли и атмосферных факторов. Компактная форма и крепление на стандартную DIN-рейку позволяют включать блок в состав более сложной панели управления. Логика работы задается десятипозиционным DIP-переключателем. Первые позиции используются для выбора конфигурации системы, а остальные позволяют изменять отдельные функции. В зависимости от настройки можно активировать задержку запуска, автоматический тестовый пуск, задержку остановки, автоматический сброс определенных аварий и автоматический повторный запуск после восстановления допустимого состояния. Для задержки отключения предусмотрены различные интервалы вплоть до 180 секунд.

Области применения

Функциональность Grundfos CU 212 ориентирована на системы, где два насоса должны автоматически реагировать на изменение уровня жидкости. Основными областями применения являются:

• канализационные насосные станции,
• приемные резервуары сточных вод,
• промышленные накопительные емкости,
• подъемные станции с двумя насосами,
• дренажные системы,
• резервуары технологических жидкостей,
• системы автоматического опорожнения емкостей,
• двухнасосные установки с попеременной работой агрегатов,
• станции с аварийным контролем высокого уровня,
• инженерные объекты, где требуется распределение наработки между двумя насосами.

Компания «Олниса» занимается поставками промышленного, насосного и электротехнического оборудования, включая блоки управления Grundfos CU 212 и другие компоненты насосной автоматики. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить электрическое исполнение, функциональные возможности и параметры конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку заказанного оборудования в необходимые регионы.

Преимущества

Сильные стороны Grundfos CU 212 определяются сочетанием компактной конструкции и развитой логики двухнасосного управления. К основным преимуществам относятся:

• автоматическое чередование насосов,
• гибкость настройки рабочего алгоритма,
• контроль нескольких уровней жидкости,
• компактное исполнение,
• низкое собственное энергопотребление,
• удобная световая индикация состояний,
• поддержка аварийной сигнализации,
• возможность настройки задержек,
• стабильность логики управления,
• универсальность для разных двухнасосных схем.

Таким образом, блок управления Grundfos CU 212 предназначен для тех систем, где работа двух насосов должна зависеть от уровня жидкости и текущего состояния оборудования. Модуль способен координировать запуск агрегатов, подключать дополнительный насос при росте уровня, чередовать очередность работы и формировать аварийные сигналы.
