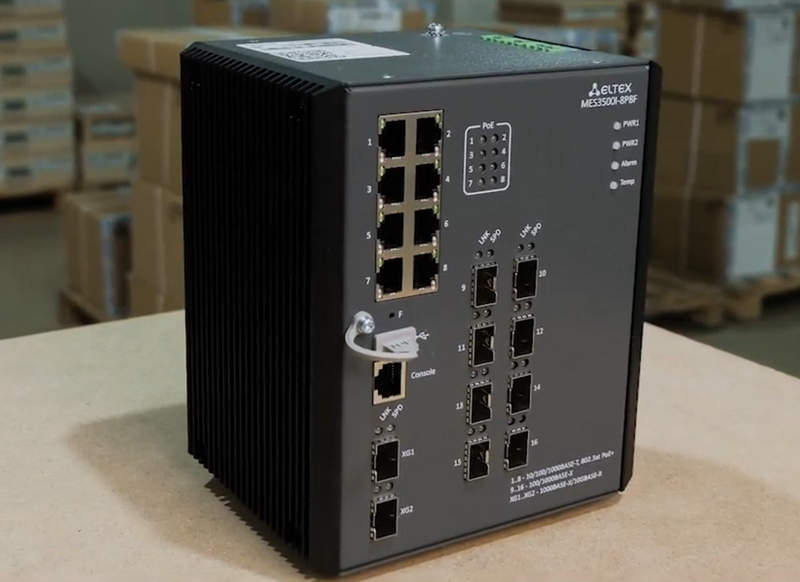

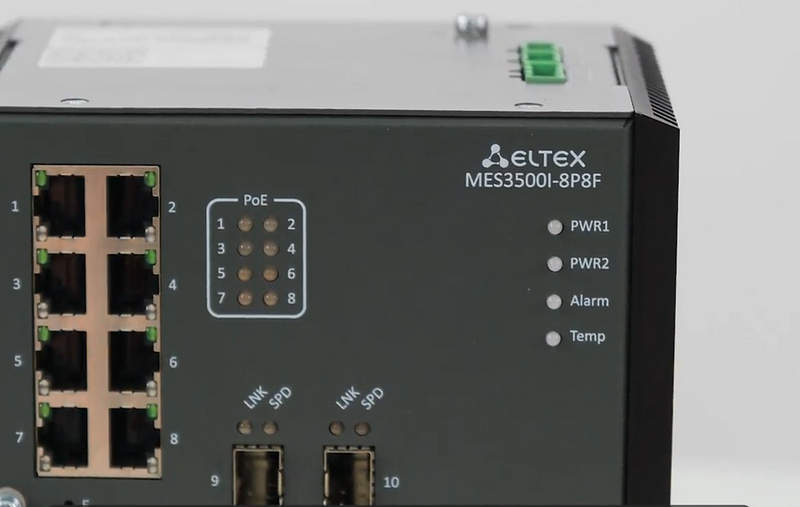

Промышленный коммутатор Eltex MES3500I-8P8F с 8 SFP-портами — оптическая коммутация для распределенных сетей

На промышленных объектах сетевое оборудование нередко оказывается в условиях, существенно отличающихся от привычной серверной комнаты. Температурные перепады, вибрации, удаленность отдельных узлов и необходимость прокладывать линии на значительные расстояния требуют коммутационного оборудования с расширенными возможностями подключения. Для таких сетей предназначен промышленный коммутатор Eltex MES3500I-8P8F, оснащенный восемью отдельными интерфейсами SFP и дополнительными высокоскоростными оптическими портами.

Технические характеристики

Аппаратная архитектура MES3500I-8P8F рассчитана на одновременную работу с медной и оптической инфраструктурой. К основным характеристикам устройства относятся:

• количество портов 10/100/1000BASE-T с PoE/PoE+ — 8,
• количество интерфейсов 100BASE-FX/1000BASE-X SFP — 8,
• количество дополнительных портов 1000BASE-X SFP/10GBASE-R SFP+ — 2,
• порт USB 2.0 — 1,
• консольный интерфейс RS-232 в исполнении RJ-45 — 1,
• пропускная способность коммутационной системы — 72 Гбит/с,
• производительность на пакетах длиной 64 байта — до 53,57 млн пакетов в секунду,
• объем буферной памяти — 1,5 Мбайт,
• оперативная память DDR4 — 2 Гбайт,
• объем встроенной RAW NAND-памяти — 512 Мбайт,
• емкость таблицы MAC-адресов — 16 384 записи,
• поддерживаемое количество VLAN — до 4094,
• количество LAG-групп — 32,
• максимальное число портов в одной LAG-группе — 8,
• количество очередей QoS на один порт — 8,
• максимальная длина Jumbo Frame — 10 240 байт,
• питание при использовании PoE — 48–57 В DC,
• питание без PoE — 20–57 В DC,
• максимальная мощность с учетом PoE-нагрузки — 290 Вт,
• доступный бюджет PoE — до 240 Вт,
• диапазон рабочей температуры — от −40 до +70 °C,
• температура хранения — от −50 до +85 °C,
• допустимая влажность — от 5 до 95 % без образования конденсата,
• тип охлаждения — пассивный,
• материал корпуса — металл,
• степень защиты оболочки — IP30,
• габариты — приблизительно 150 × 175 × 124 мм,
• масса — около 2,75 кг.

Особенности конструкции устройств

Инженерная компоновка Eltex MES3500I-8P8F рассчитана на размещение оборудования вне классических кондиционируемых телекоммуникационных помещений. Металлический корпус выполняет механическую защитную функцию, а отсутствие активных вентиляторов исключает зависимость охлаждения от вращающихся элементов. Пассивный тепловой режим особенно важен в промышленной среде, где пыль и загрязнение способны сокращать ресурс вентиляторных систем. Восемь SFP-интерфейсов образуют самостоятельный оптический блок подключения. В зависимости от установленных совместимых трансиверов через эти порты могут формироваться линии 100BASE-FX или 1000BASE-X. Это дает возможность связывать удаленные сетевые участки по волоконно-оптическому кабелю и уменьшать зависимость от ограничений медной линии по расстоянию. Еще два интерфейса поддерживают SFP или SFP+ и позволяют организовать соединение со скоростью до 10 Гбит/с. Они могут использоваться в качестве высокоскоростных восходящих каналов к вышестоящему коммутатору или другому узлу сетевой инфраструктуры.

Области применения

Сочетание оптических интерфейсов, расширенного температурного диапазона и L3-функциональности позволяет использовать Eltex MES3500I-8P8F на различных объектах. Основными направлениями применения являются:

• промышленные сети передачи данных,
• распределенные системы видеонаблюдения,
• сетевые узлы производственных предприятий,
• инфраструктура автоматизированных объектов,
• подключение удаленных сегментов по оптоволокну,
• телекоммуникационные шкафы наружного и технического размещения,
• сети транспортной инфраструктуры,
• подключение PoE-камер и точек доступа,
• агрегация нескольких локальных сетевых участков,
• резервируемые Ethernet-системы с повышенными требованиями к доступности.

Компания «Олниса» осуществляет поставки промышленного, сетевого и телекоммуникационного оборудования, включая коммутаторы Eltex MES3500I-8P8F с 8 SFP-портами. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить параметры, интерфейсный состав и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку сетевого оборудования в различные регионы.

Преимущества

Практическая ценность MES3500I-8P8F определяется сочетанием оптической плотности и промышленной архитектуры. К основным преимуществам относятся:

• восемь выделенных SFP-интерфейсов,
• наличие высокоскоростных SFP+ каналов,
• широкий температурный диапазон эксплуатации,
• пассивное охлаждение без вентиляторов,
• прочный металлический корпус,
• поддержка питания PoE/PoE+,
• развитая L3-функциональность,
• возможность построения резервируемой сети,
• высокая пропускная способность,
• гибкость подключения медных и оптических линий.

Таким образом, промышленный коммутатор Eltex MES3500I-8P8F представляет собой сетевой узел, рассчитанный на работу там, где одновременно нужны оптические соединения, медные Gigabit Ethernet-порты и питание конечных устройств. Восемь интерфейсов SFP позволяют формировать несколько независимых оптических направлений, а два дополнительных порта SFP/SFP+ обеспечивают высокоскоростную связь с вышестоящими участками сети.
