Автоматический выключатель DEKraft ВА-305 22762DEK на 400 А — силовая защита распределительных цепей
Чем выше рабочий ток распределительной линии, тем жестче требования к аппарату, который должен разорвать цепь при перегрузке или коротком замыкании. В силовых сетях на сотни ампер компактных модульных автоматов уже недостаточно, поэтому используются выключатели в литом корпусе с увеличенной коммутационной способностью и массивной контактной системой. К этой категории относится автоматический выключатель DEKraft ВА-305, артикул 22762DEK, рассчитанный на номинальный ток 400 А.
Технические характеристики
Конструкция модели ориентирована на работу в мощных распределительных участках, где через аппарат длительно проходит значительный ток. Основные характеристики DEKraft ВА-305 22762DEK следующие:
- номинальный ток — 400 А,
- количество полюсов — 3,
- серия оборудования — ВА-300,
- исполнение аппарата — автоматический выключатель в литом корпусе,
- тип расцепителя — фиксированный термомагнитный,
- номинальное рабочее напряжение сети — до 400/415 В переменного тока,
- частота электрической сети — 50 Гц,
- номинальная отключающая способность — 35 кА,
- назначение — распределение электроэнергии и защита силовых цепей,
- защищаемые аварийные режимы — перегрузка и короткое замыкание,
- исполнение рассчитано на трехфазные распределительные сети.
Особенности конструкции устройств

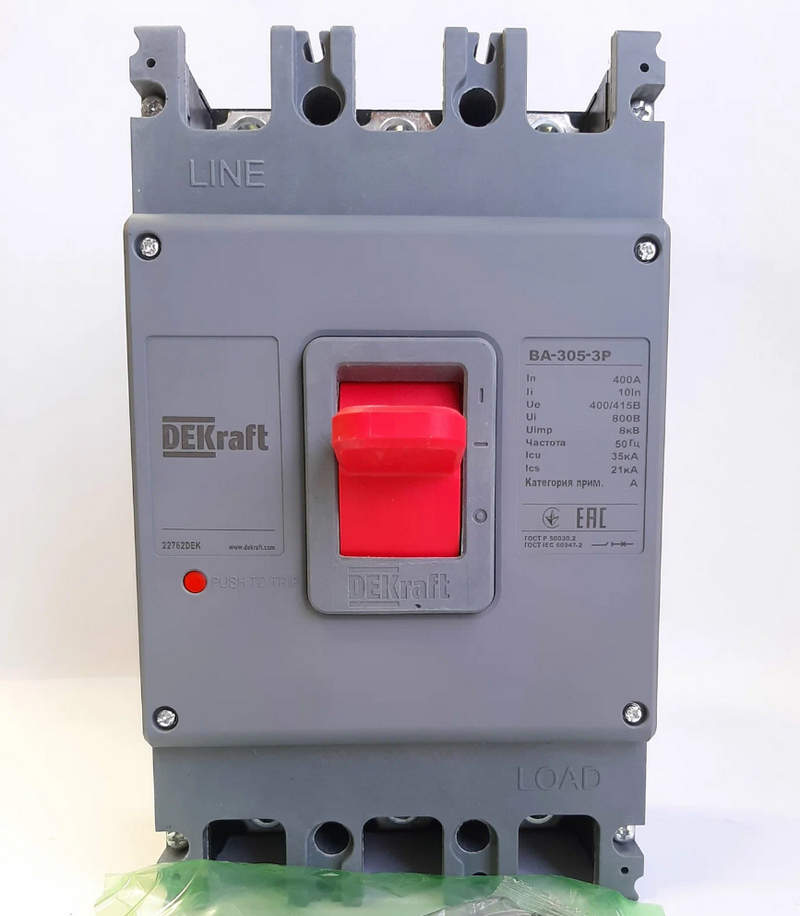

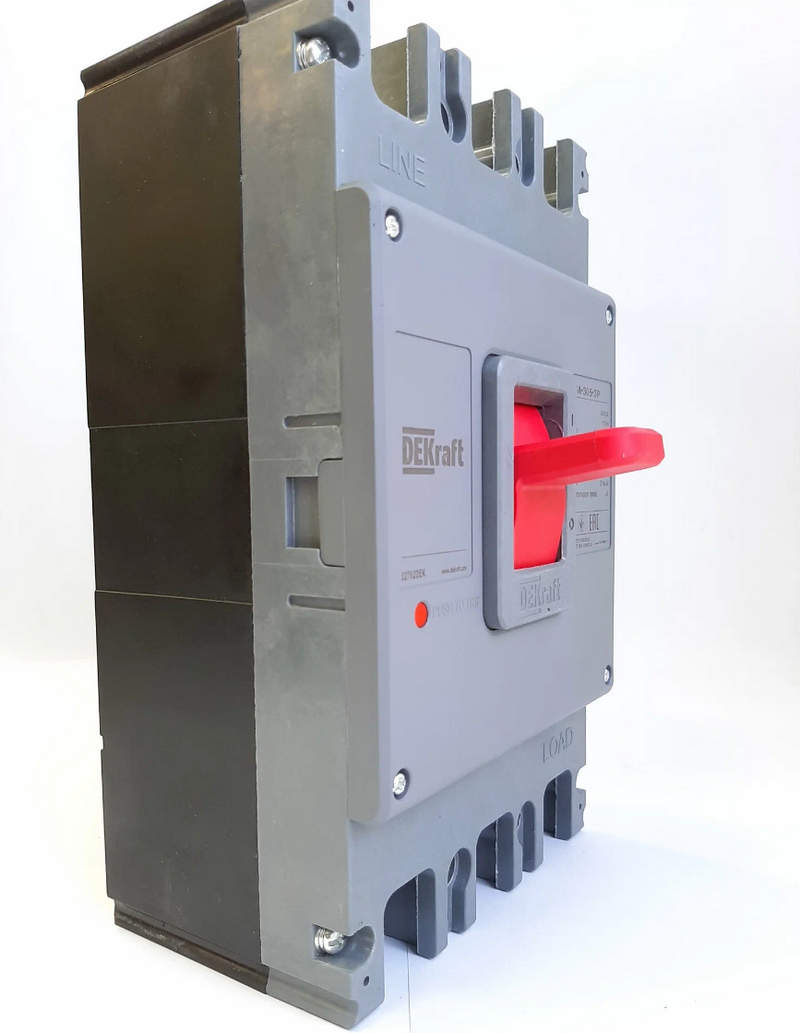

Автоматический выключатель DEKraft ВА-305 22762DEK заключен в жесткий литой изоляционный корпус, внутри которого размещены три независимых силовых полюса, общий механизм управления, расцепляющая система и дугогасительные элементы. Такое построение позволяет отделить токоведущие участки друг от друга и одновременно обеспечить синхронное отключение всех фаз при возникновении аварии. В каждом полюсе имеется контактная система, через которую в штатном состоянии протекает рабочий ток. При ручном отключении либо срабатывании защиты подвижные контакты быстро расходятся. В этот момент между ними образуется электрическая дуга. Чтобы она не продолжала проводить ток внутри корпуса, поток направляется в дугогасительную камеру, где растягивается, делится на несколько участков и теряет энергию. Для выключателя на 400 А такой процесс особенно важен, поскольку коммутация силовой цепи сопровождается значительно более высокой энергетической нагрузкой, чем у маломощных модульных аппаратов.
Области применения
Номинальный ток 400 А ориентирует DEKraft ВА-305 22762DEK на силовые участки, расположенные выше обычных конечных потребительских линий. Основными направлениями применения являются:
- вводно-распределительные устройства,
- силовые распределительные шкафы,
- главные и групповые электрические щиты,
- трехфазные линии промышленных объектов,
- распределительные сети коммерческих зданий,
- электроснабжение инженерного оборудования,
- питающие линии производственных установок,
- цепи распределения энергии между крупными нагрузками,
- низковольтные комплектные устройства,
- электрические сети с расчетным током, соответствующим номиналу аппарата.
Компания «Олниса» поставляет промышленное и электротехническое оборудование, включая автоматические выключатели DEKraft ВА-305 22762DEK на 400 А и другие силовые аппараты для распределительных систем. По продукции доступны технические консультации, позволяющие уточнить номинальные характеристики, исполнение и параметры интересующей позиции. Компания также организует оперативную доставку по всей стране, обеспечивая отправку электротехнического оборудования заказчикам в разные регионы.
Преимущества
Практические достоинства модели связаны прежде всего с ее силовым назначением и конструктивной устойчивостью. К основным преимуществам относятся:
- надежность защитного механизма,
- высокая токовая нагрузочная способность,
- прочная корпусная конструкция,
- быстрое реагирование на короткое замыкание,
- стабильная работа при длительной нагрузке,
- одновременное отключение трех фаз,
- предсказуемая характеристика расцепления,
- пригодность для мощных распределительных линий,
- эффективное дугогашение,
- долговечность силовой контактной системы.
Таким образом, автоматический выключатель DEKraft ВА-305, артикул 22762DEK рассчитан на защиту трехфазных распределительных цепей с номинальным током до 400 А. Термомагнитный принцип расцепления обеспечивает раздельную реакцию на два наиболее опасных режима: продолжительную перегрузку и резкое короткое замыкание. Отключающая способность 35 кА позволяет использовать аппарат на ответственных участках низковольтной силовой сети.
