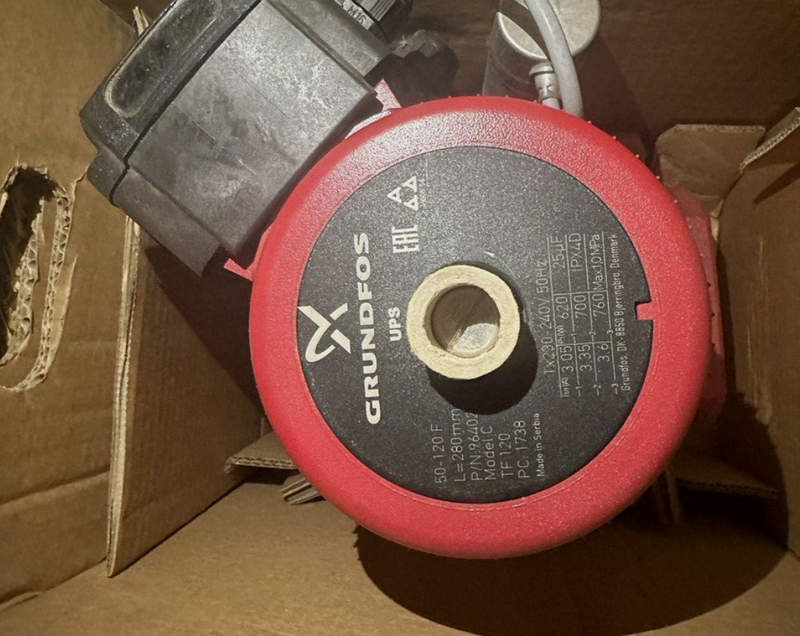

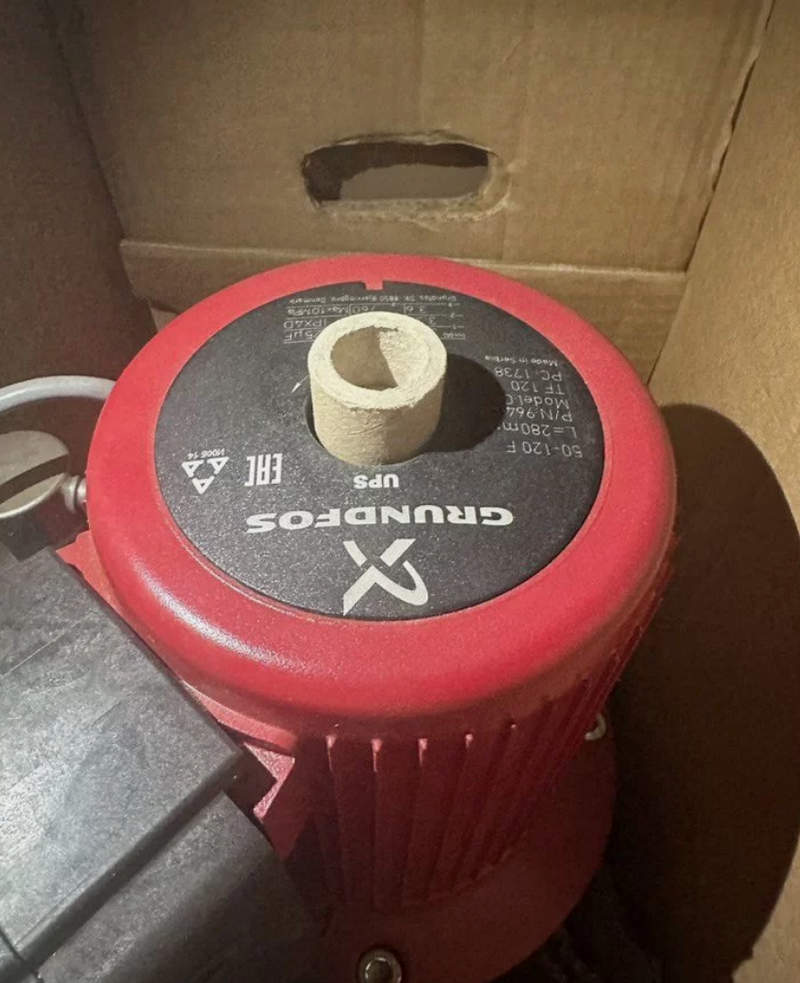

Циркуляционный насос Grundfos UPS 50-120 F — фланцевое решение для интенсивных тепловых контуров

В разветвленной системе теплоснабжения циркуляционное оборудование должно не просто перемещать теплоноситель, а сохранять необходимую динамику потока при значительном сопротивлении трубопроводов. Для подобных условий разработан циркуляционный насос Grundfos UPS 50-120 F — фланцевая модель серии UPS, ориентированная на отопительные, климатические и технологические контуры с повышенной потребностью в расходе и напоре.

Технические характеристики

Рабочая концепция Grundfos UPS 50-120 F предусматривает несколько фиксированных режимов, благодаря чему интенсивность циркуляции можно согласовать с гидравлической нагрузкой системы. Ключевые технические параметры модели следующие:

• максимальный напор находится на уровне порядка 12 м,
• предельная подача в зависимости от режима достигает приблизительно 25–30 м³/ч,
• число доступных ступеней частоты вращения — 3,
• номинальный присоединительный диаметр — DN 50,
• тип соединения с трубопроводом — фланцевый,
• монтажная длина корпуса — 280 мм,
• класс фланцевого давления — PN 6/PN 10,
• максимальное рабочее давление — 10 бар,
• диапазон температуры перекачиваемой среды — от −10 до +120 °C,
• корпус гидравлической части выполняется из серого чугуна,
• рабочее колесо — из нержавеющей стали,
• частота питающей сети — 50 Гц,
• для трехфазного исполнения предусмотрено питание 3 × 400–415 В,
• потребляемая мощность трехфазной версии по ступеням составляет приблизительно 450, 530 и 720 Вт,
• ток трехфазного исполнения изменяется примерно от 0,82 до 1,30 А,
• класс изоляции электрической части — H,
• степень защиты двигателя соответствует исполнению IPX4D,
• масса агрегата находится ориентировочно на уровне 24 кг.

Особенности конструкции устройств

Grundfos UPS 50-120 F построен по традиционной для крупных циркуляторов серии UPS схеме с мокрым ротором. Электродвигатель и насосная часть соединены в единый агрегат, однако вращающийся ротор не изолирован от перекачиваемой среды посредством обычного механического торцевого уплотнения. Теплоноситель контактирует с внутренней частью роторного узла и одновременно выполняет несколько функций: участвует в охлаждении электродвигателя, отводит тепло от нагруженных поверхностей и обеспечивает необходимые условия работы опорных элементов. Гидравлическая камера сформирована внутри массивного чугунного корпуса. В ней расположено рабочее колесо из нержавеющей стали, которое при вращении сообщает жидкости кинетическую энергию. Поток поступает к центральной области колеса, перемещается вдоль профилированных лопаток, ускоряется и переходит в напорную часть корпуса. В результате создается перепад давления, необходимый для преодоления сопротивления труб, запорно-регулирующей арматуры, теплообменников и других элементов контура.

Области применения

Габариты, фланцевое присоединение и гидравлические возможности Grundfos UPS 50-120 F ориентируют модель на более производительные инженерные сети. Основными направлениями эксплуатации являются:

• центральные отопительные системы зданий,
• котельные циркуляционные контуры,
• тепловые пункты,
• системы водяного отопления коммерческих сооружений,
• инженерные сети производственных объектов,
• контуры вентиляционных и климатических установок,
• системы с теплообменным оборудованием,
• магистрали с распределением теплоносителя по нескольким ветвям,
• технологические жидкостные контуры с допустимыми параметрами среды,
• системы, в которых требуется фланцевый насос типоразмера DN 50.

Компания «Олниса» осуществляет поставки промышленного и инженерного оборудования, в том числе циркуляционных насосов Grundfos и других компонентов для тепловых и технологических систем. По представленным позициям доступны технические консультации, позволяющие уточнить характеристики и исполнение интересующего оборудования. Компания также организует оперативную доставку по всей стране, обеспечивая отправку продукции заказчикам в различные регионы.

Преимущества

Сильные стороны Grundfos UPS 50-120 F связаны прежде всего с эксплуатационной выносливостью и продуманной гидравлической архитектурой. Основными преимуществами модели являются:

• устойчивость при продолжительном циркуляционном режиме,
• надежное фланцевое соединение,
• высокая механическая прочность корпуса,
• три варианта интенсивности работы,
• износостойкое рабочее колесо,
• умеренная конструктивная сложность,
• стабильность заданного режима,
• пригодность для производительных инженерных контуров,
• практичность обслуживания,
• длительный ресурс основных рабочих компонентов.

Таким образом, циркуляционный насос Grundfos UPS 50-120 F рассчитан на задачи, где компактного бытового циркулятора уже недостаточно по присоединительному диаметру или гидравлическим возможностям. Фланцы DN 50, монтажная база 280 мм, трехступенчатое изменение частоты вращения и мокророторная конструкция формируют оборудование для продолжительной работы в отопительных, климатических и технологических контурах.
