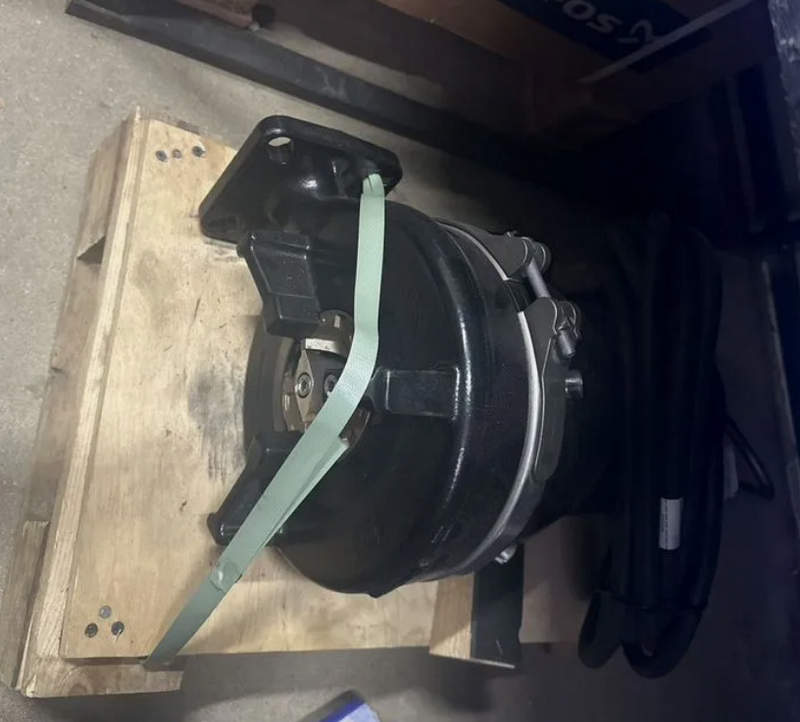

Канализационный насос Grundfos SEG 40.26 — режущая система для напорного отвода сточных вод

Перекачивание бытовых и хозяйственных стоков существенно отличается от транспортирования чистой воды. В рабочей среде могут находиться волокнистые фрагменты и другие включения, способные перекрывать проход обычного рабочего колеса. Для подобных условий создан канализационный насос Grundfos SEG 40.26, конструкция которого дополнена режущим механизмом перед входом в гидравлическую часть. Главная задача такого устройства состоит не в пропуске крупных включений через насос, а в предварительном измельчении содержащихся в стоках мягких твердых компонентов. После обработки режущей системой они вместе с жидкостью поступают к рабочему колесу и далее перемещаются по напорной магистрали сравнительно небольшого диаметра.

Технические характеристики

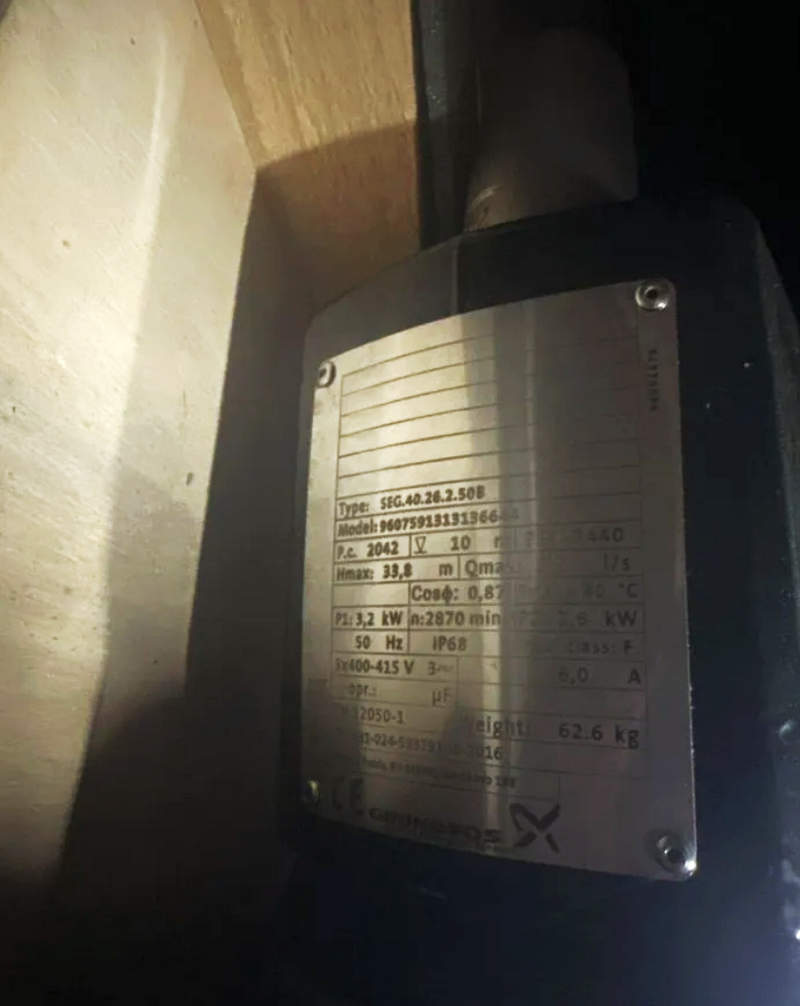

Индекс 40.26 характеризует конкретную гидравлическую конфигурацию серии SEG. Для распространенного трехфазного исполнения SEG.40.26.2.50B основные параметры выглядят следующим образом:

• максимальная производительность составляет приблизительно 4,7–4,75 л/с,
• предельный создаваемый напор достигает около 33,8 м,
• номинальная мощность электродвигателя P2 — 2,6 кВт,
• потребляемая электрическая мощность P1 — приблизительно 3,2 кВт,
• питание электродвигателя — 3 × 400–415 В,
• частота электрической сети — 50 Гц,
• номинальная частота вращения — около 2870 об/мин,
• число полюсов двигателя — 2,
• номинальный ток — приблизительно 6 А,
• пусковой ток — около 33 А,
• способ пуска — прямой DOL,
• напорный патрубок имеет условный размер DN 40,
• номинальное давление присоединения — PN 10,
• предельно допустимое рабочее давление — 6 бар,
• температура перекачиваемой жидкости — от 0 до +40 °C,
• максимально допустимое количество пусков — 30 в час,
• степень защиты электродвигателя — IP68,
• класс изоляции — F,
• корпус насосной части изготовлен из чугуна,
• рабочее колесо также выполнено из чугуна,
• в гидравлической части используется режущая система,
• защита двигателя предусматривает температурный контроль.

Особенности конструкции устройств

В Grundfos SEG 40.26 движение стоков организовано иначе, чем в обычном дренажном насосе. До поступления жидкости к рабочему колесу загрязнения проходят через режущий узел. Вращающийся элемент взаимодействует с неподвижной частью механизма и измельчает волокнистые включения до состояния, при котором они могут транспортироваться потоком через напорный тракт. Благодаря этому гидравлическая схема рассчитана не на свободное прохождение крупных твердых фрагментов, а на их механическую подготовку перед перекачиванием. После режущей зоны жидкость поступает к рабочему колесу. Его вращение сообщает потоку энергию, необходимую для создания давления и последующего движения по трубопроводу. Подобная организация особенно востребована в канализационных системах с длинной напорной линией: измельченные включения транспортируются вместе со стоками по трубам относительно небольшого сечения.

Области применения

Назначение Grundfos SEG 40.26 определяется сочетанием погружного исполнения, режущего механизма и значительной напорной способности. Наиболее типичные направления использования следующие:

• напорная канализация частных домов,
• канализационные насосные станции,
• отвод хозяйственно-бытовых сточных вод,
• перекачивание стоков из приемных резервуаров,
• локальные системы водоотведения коммерческих объектов,
• канализационные сети небольших производственных зданий,
• отвод стоков от объектов ниже уровня самотечного коллектора,
• системы с протяженной напорной магистралью,
• перекачивание жидкости с волокнистыми включениями,
• канализационные участки, где целесообразно применение трубопровода малого диаметра.

Компания «Олниса» поставляет насосное, промышленное и инженерное оборудование, включая канализационные насосы Grundfos SEG 40.26 и другие модели для систем водоотведения. По представленным позициям доступны технические консультации, позволяющие уточнить характеристики и конкретное исполнение оборудования. Компания также организует оперативную доставку по всей стране, обеспечивая отправку насосной техники заказчикам в различные регионы.

Преимущества

Практические достоинства Grundfos SEG 40.26 связаны прежде всего с приспособленностью к сложной рабочей среде. К ключевым преимуществам относятся:

• устойчивость к работе с бытовыми стоками,
• эффективное измельчение волокнистых включений,
• надежность погружной конструкции,
• прочность основных корпусных элементов,
• защищенность электродвигателя,
• стабильность при длительной эксплуатации,
• пригодность для напорных канализационных сетей,
• компактность напорной магистрали,
• износостойкость рабочих узлов,
• практичность стационарного применения.

Таким образом, Grundfos SEG 40.26 принципиально отличается от обычного водяного насоса самим подходом к рабочей среде. Вместо увеличенного свободного прохода конструкция использует предварительное измельчение загрязнений, после которого поток направляется в центробежную гидравлическую часть. Такое решение позволяет совместить работу с хозяйственно-бытовыми стоками и сравнительно высокий напор.
