Повысительная установка Grundfos SCALA2 3-45 AKCCDE — интеллектуальное поддержание давления в системе водоснабжения

Стабильное давление воды особенно важно в системах, где одновременно работают несколько точек потребления. При изменении расхода обычная насосная схема может создавать ощутимые перепады, поэтому для бытового и хозяйственного водоснабжения применяются агрегаты с автоматическим регулированием производительности. К такому оборудованию относится повысительная установка Grundfos SCALA2 3-45 AKCCDE, объединяющая насосную часть, датчики, регулирующую электронику и частотно-управляемый электропривод в одном корпусе. В отличие от схем, работающих исключительно по принципу периодического включения и отключения двигателя, SCALA2 способна корректировать частоту вращения в соответствии с текущим расходом. Благодаря этому производительность агрегата изменяется вместе с фактической потребностью системы.

Технические характеристики

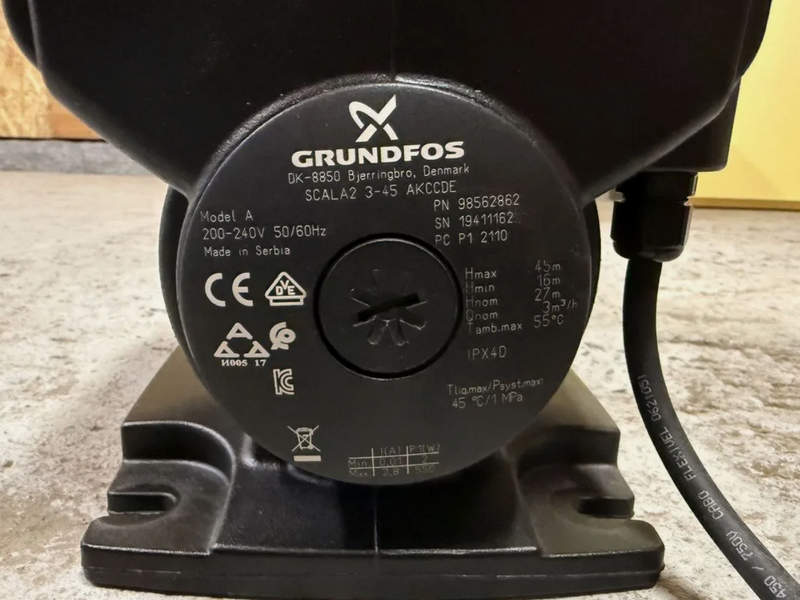

Параметры Grundfos SCALA2 3-45 AKCCDE ориентированы на автономное водоснабжение и повышение давления в компактных инженерных сетях. Основные характеристики исполнения можно представить следующим образом:

• номинальная производительность — около 3 м³/ч,
• максимальный напор — до 45 м,
• номинальный напор — приблизительно 27 м,
• предельное рабочее давление системы — 10 бар,
• максимальное давление на входе — до 6 бар,
• глубина самовсасывания — до 8 м при соблюдении условий эксплуатации,
• электропитание исполнения AKCCDE — 1 × 200–240 В,
• рабочая частота сети — 50/60 Гц,
• максимальная потребляемая мощность — около 550 Вт,
• полезная мощность двигателя — ориентировочно 450 Вт,
• частота вращения регулируется встроенным преобразователем,
• класс изоляции электродвигателя — F,
• степень защиты корпуса — IPX4D,
• максимально допустимая температура перекачиваемой воды — 45 °C,
• предельная температура окружающей среды для исполнения 200–240 В при 50 Гц — до 55 °C,
• ориентировочные размеры корпуса — 403 × 193 × 302 мм,
• масса установки — около 10 кг,
• уровень создаваемого шума находится приблизительно в диапазоне до 47 дБ(А).

Особенности конструкции устройств

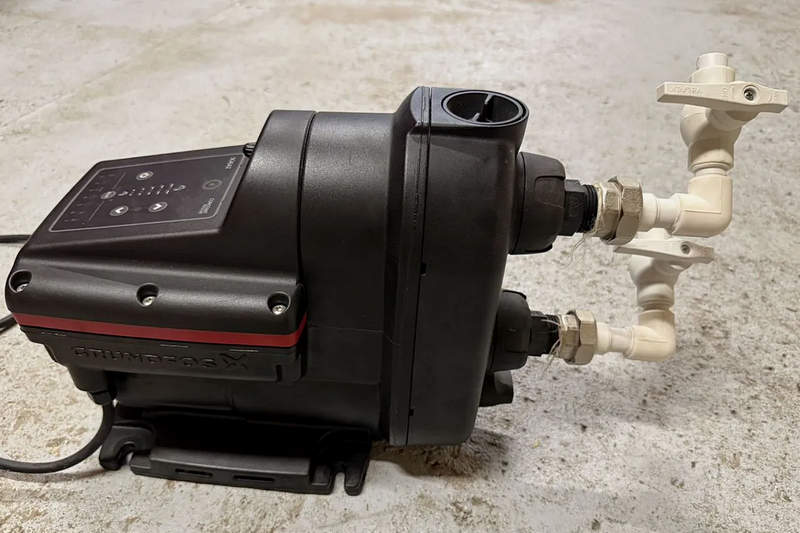

Grundfos SCALA2 3-45 AKCCDE построена как интегрированный насосный комплекс, а не как набор раздельно размещенных элементов. Внутри компактного корпуса объединены многоступенчатая гидравлическая часть, электродвигатель, преобразователь частоты, измерительные компоненты, обратная арматура и небольшой встроенный резервуар. Подобная компоновка сокращает количество отдельно расположенных узлов и позволяет автоматике непосредственно реагировать на изменение состояния водопроводной сети. Вода последовательно проходит через ступени насосной части, где ее гидравлическая энергия увеличивается. Электродвигатель не работает с единственной неизменной скоростью: встроенный частотный преобразователь изменяет обороты в зависимости от сигнала системы управления. Когда открывается дополнительная точка водоразбора и расход возрастает, автоматика увеличивает производительность. После уменьшения потребления скорость вращения снижается. Таким образом, регулируется не только факт работы насоса, но и интенсивность его действия. Для контроля режима используются встроенные датчики.

Области применения

Функциональная схема установки позволяет использовать ее там, где требуется автоматическая подача воды либо повышение уже существующего давления. Наиболее характерные направления применения следующие:

• водоснабжение частных жилых домов,
• поддержание давления в коттеджных водопроводных сетях,
• подача воды из накопительных резервуаров,
• забор воды из доступных подземных источников,
• повышение давления существующего водопровода,
• водоснабжение дачных объектов,
• организация подачи воды к нескольким точкам потребления,
• обеспечение водой хозяйственных и санитарных приборов,
• системы полива и бытового водоразбора,
• небольшие автономные сети с переменной интенсивностью потребления.

Компания «Олниса» занимается поставками промышленного и инженерного оборудования, в том числе насосных решений бренда Grundfos. В ассортименте могут быть представлены повысительные установки, насосы и другие позиции для систем водоснабжения различного назначению. По оборудованию доступны технические консультации, позволяющие уточнить характеристики, исполнение и параметры конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, благодаря чему заказ может быть отправлен в необходимый регион.

Преимущества

Практические достоинства Grundfos SCALA2 3-45 AKCCDE формируются прежде всего сочетанием автоматизации и компактной интегрированной архитектуры. К ключевым преимуществам относятся:

• стабильность давления при изменяющемся расходе воды,
• плавное регулирование производительности,
• низкий уровень эксплуатационного шума,
• компактность конструкции,
• автоматизированный характер работы,
• экономичное использование мощности двигателя,
• самовсасывающая способность,
• защищенность основных рабочих узлов,
• удобство контроля рабочего состояния,
• универсальность для различных бытовых схем водоснабжения.

Таким образом, повысительная установка Grundfos SCALA2 3-45 AKCCDE представляет собой комплексное решение, в котором механическая гидравлика дополнена электронным регулированием. Вместо постоянной работы двигателя на одной скорости оборудование изменяет производительность с учетом водоразбора и тем самым поддерживает требуемое давление при меняющейся нагрузке. Максимальный напор до 45 м, самовсасывающая схема, встроенный частотный привод и компактное исполнение расширяют возможности использования модели в автономных и централизованных системах.
