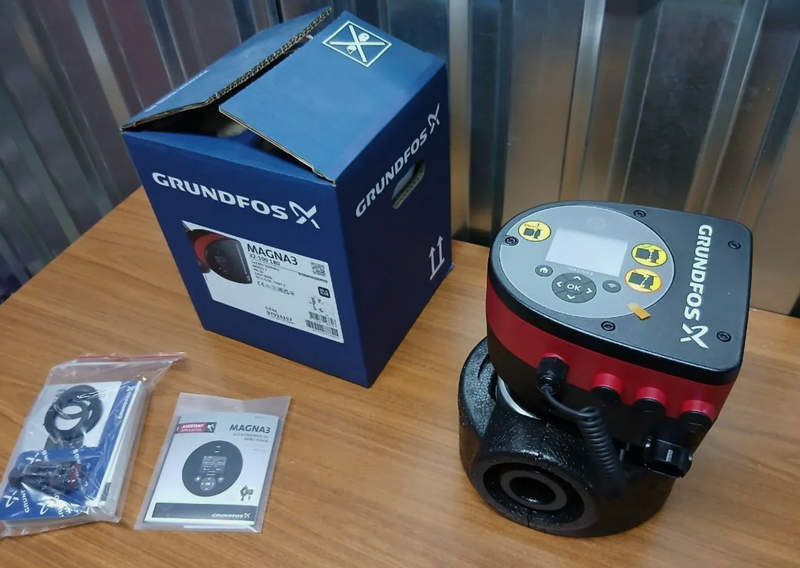

Циркуляционный насос Grundfos MAGNA3 32 — интеллектуальное управление потоком для современных инженерных систем

В регулируемой системе отопления нагрузка редко остается постоянной: термостатические клапаны изменяют проходное сечение, отдельные ветви отключаются, расход теплоносителя перераспределяется между потребителями. Работа насоса с неизменной производительностью в таких условиях приводит к избыточному перепаду давления и неоправданному расходу электроэнергии. Циркуляционный насос Grundfos MAGNA3 32 решает эту задачу иначе — электронная система изменяет частоту вращения двигателя в соответствии с фактическим состоянием гидравлической сети.

Технические характеристики

Насосы размерной группы MAGNA3 32 выпускаются в нескольких гидравлических версиях, что позволяет применять общую технологическую платформу при разных требованиях к напору. Основные параметры семейства можно представить следующим образом:

• доступные исполнения — MAGNA3 32-40, 32-60, 32-80, 32-100 и 32-120,
• номинальный размер присоединения фланцевых модификаций — DN 32,
• резьбовые версии имеют присоединение Rp 1 1/4,
• монтажная длина резьбовых вариантов — 180 мм,
• монтажная длина исполнений с индексом F — 220 мм,
• электропитание осуществляется от однофазной сети,
• регулирование производительности выполняется посредством изменения частоты вращения двигателя,
• для серии предусмотрены исполнения с чугунным и нержавеющим корпусом,
• максимальное давление системы в соответствующих версиях достигает PN 16,
• рабочая среда может иметь температуру ниже 0 °C при соблюдении требований производителя,

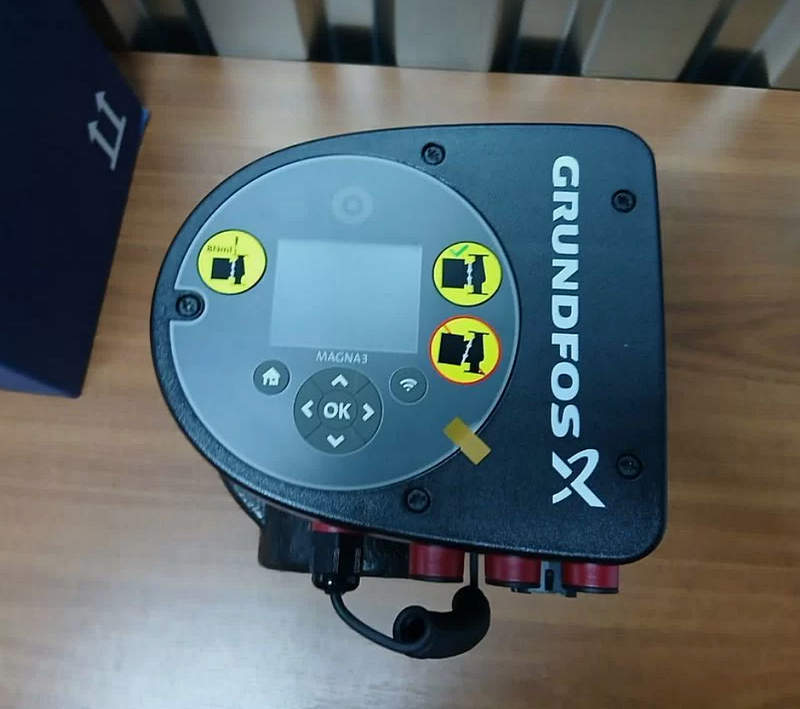

• управление и отображение рабочих данных выполняются встроенной электронной панелью,
• в насосе используются встроенные средства определения перепада давления и температуры,
• доступны автоматические и задаваемые пользователем алгоритмы регулирования.

Особенности конструкции устройств

Концепция циркуляционного насоса Grundfos MAGNA3 32 заметно отличается от традиционного агрегата, производительность которого задается несколькими фиксированными скоростями. В данном случае электродвигатель, силовая электроника, измерительные элементы и гидравлический блок объединены в единую регулируемую систему. Насос не просто создает движение теплоносителя: он получает сведения о текущем режиме и на их основе изменяет собственную характеристику. В гидравлической части используется схема с мокрым ротором. Рабочая жидкость окружает роторный узел и участвует в отводе выделяемого тепла, поэтому конструкция не нуждается в обычном наружном уплотнении вращающегося вала. Рабочее колесо преобразует механическую энергию привода в энергию потока, тогда как электронная часть определяет, с какой интенсивностью двигатель должен функционировать в конкретный момент.

Области применения

Сочетание регулируемого привода и нескольких принципов управления делает Grundfos MAGNA3 32 пригодным для сетей, где расход изменяется во времени. Основные области использования модели следующие:

• радиаторные системы отопления с регулирующей арматурой,
• контуры теплоснабжения коммерческих зданий,
• котельные циркуляционные линии,
• системы напольного и поверхностного отопления,
• смесительные узлы инженерных сетей,
• циркуляционные контуры вентиляционных установок,
• системы кондиционирования и охлаждения,
• теплообменные узлы с переменной нагрузкой,
• инженерные сети административных объектов,
• технологические контуры с параметрами среды, допустимыми для конкретного исполнения.

Компания «Олниса» занимается поставками промышленного и инженерного оборудования, включая циркуляционные насосы Grundfos различных серий и исполнений. В ассортименте представлены решения для отопительных, климатических и технологических систем. Покупателям доступны технические консультации по характеристикам оборудования, позволяющие уточнить параметры интересующей позиции и особенности конкретного исполнения. Компания «Олниса» также обеспечивает оперативную доставку по всей стране, организуя отправку заказанного оборудования в различные регионы.

Преимущества

Практическая ценность Grundfos MAGNA3 32 связана прежде всего с интеллектуальной организацией рабочего процесса. К основным преимуществам относятся:

• высокая адаптивность к изменяющейся нагрузке,
• экономичность эксплуатации,
• точность электронного регулирования,
• стабильность гидравлического режима,
• низкая потребность в ручном вмешательстве,
• функциональная гибкость,
• информативность встроенного управления,
• надежность мокророторной конструкции,
• удобство эксплуатационного контроля,
• пригодность для сложных инженерных систем.

Таким образом, Grundfos MAGNA3 32 представляет категорию циркуляционных насосов, в которой основное внимание перенесено с простого переключения скоростей на непрерывное электронное управление гидравлическим процессом. Несколько размерных исполнений внутри группы 32 позволяют использовать общую платформу при различных требованиях к напору, а интеллектуальные режимы дают насосу возможность реагировать на изменение сопротивления и расхода непосредственно во время работы.
