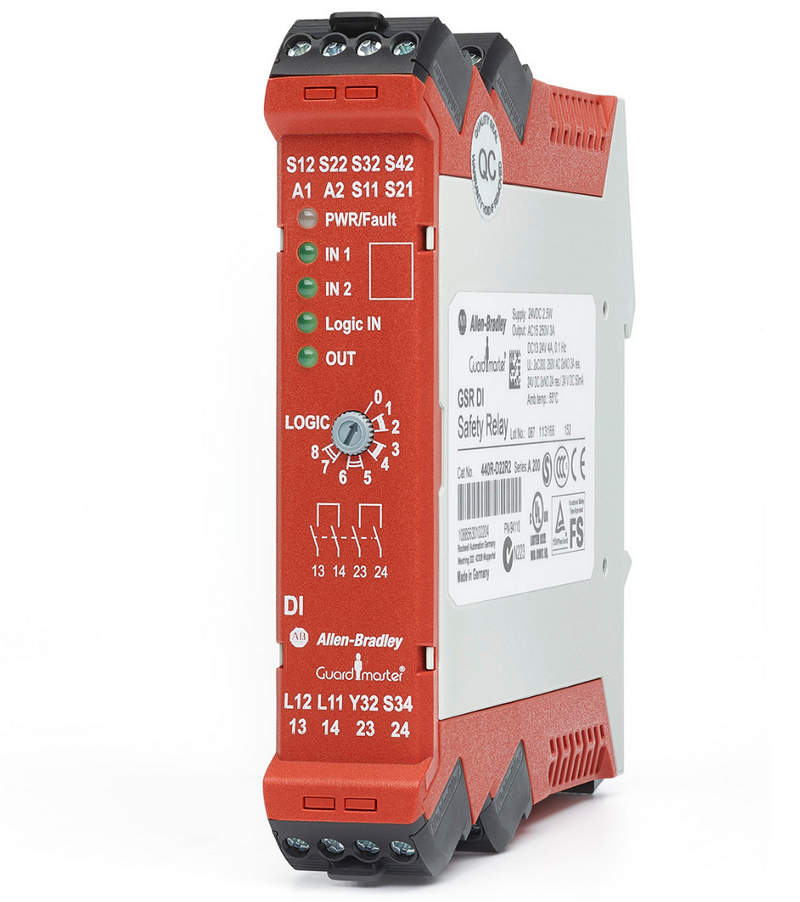

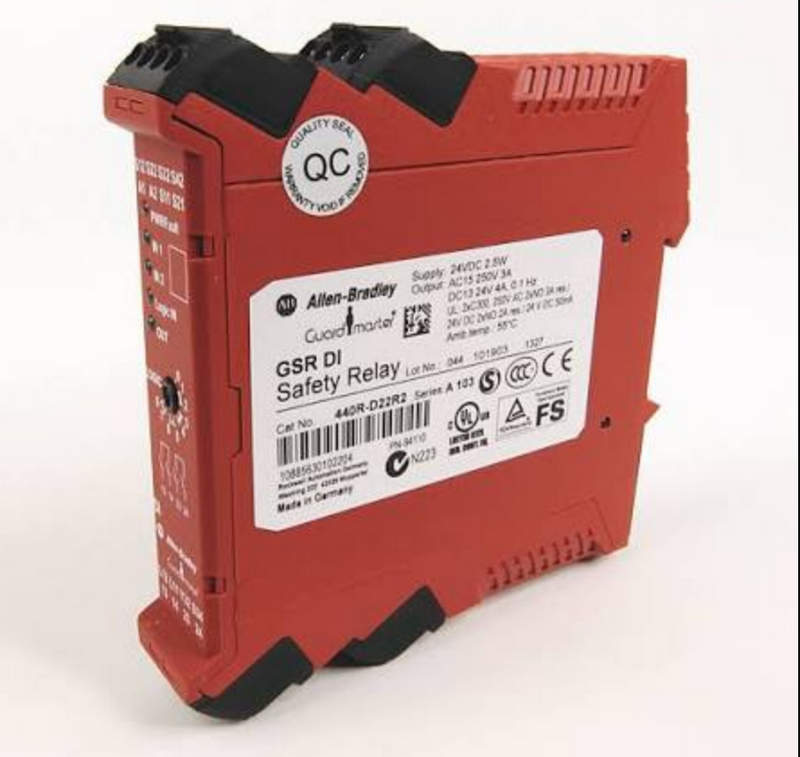

Реле безопасности Allen-Bradley Guardmaster 440R-D22R2 — компактная логика контроля защитных цепей

Безопасность промышленной машины зависит не только от наличия аварийной кнопки, защитной двери или бесконтактного датчика. Сигнал от такого устройства необходимо корректно обработать, проверить состояние каналов и сформировать команду отключения оборудования при возникновении опасной ситуации. Для этой задачи применяется реле безопасности Allen-Bradley Guardmaster 440R-D22R2 — компактный модуль, предназначенный для построения контролируемых защитных цепей.

Технические характеристики

Аппаратная конфигурация 440R-D22R2 рассчитана на использование в системах машинной безопасности, где требуется контролировать несколько входных устройств и одновременно сохранять компактность шкафа. Основные параметры изделия следующие:

• напряжение питания — 24 В DC,
• количество универсальных двухканальных входов — 2,
• количество непосредственных безопасных выходов — 2,
• тип основных безопасных выходов — нормально открытые,
• вспомогательный выход — 1 нормально закрытый твердотельный,
• логика взаимодействия входов — AND либо OR,
• варианты сброса — автоматический, ручной или контролируемый ручной,
• максимальный суммарный ток основных выходов — до 6 А,
• ток вспомогательного твердотельного выхода — до 50 мА,
• ширина корпуса — 22,5 мм,
• высота корпуса — около 119,4 мм,
• глубина корпуса — около 113,6 мм,
• монтаж выполняется на стандартную DIN-рейку,
• клеммные соединения выполнены съемными,
• степень защиты корпуса — IP40,
• механический ресурс коммутационной части — до 10 миллионов операций,
• рабочий температурный диапазон начинается приблизительно от −5 °C,
• допустимая относительная влажность при эксплуатации — до 90 %,
• уровень функциональной безопасности может соответствовать Performance Level e,
• категория системы безопасности может достигать Category 4.

Особенности конструкции устройств

Внутренняя организация реле безопасности Allen-Bradley Guardmaster 440R-D22R2 строится вокруг двух независимых входных трактов. Каждый из них способен работать с двухканальным сигналом, поэтому модуль может контролировать не только факт включения защитного устройства, но и согласованность его каналов. Для систем безопасности это принципиально: простого наличия одного электрического сигнала недостаточно, поскольку отказ контакта, повреждение проводника или несогласованное состояние отдельных цепей также должны учитываться логикой управления. Два входа могут быть связаны между собой по принципу AND либо OR. В первом случае разрешение на дальнейшую работу формируется только при корректном состоянии обеих контролируемых функций. Во втором логика может использоваться иначе в зависимости от построения защитной схемы. Такое решение расширяет возможности одного компактного модуля и снижает потребность в каскадном соединении нескольких простых реле.

Области применения

Функциональность Guardmaster 440R-D22R2 ориентирована на промышленное оборудование, где требуется надежно контролировать защитные цепи. Основные направления применения следующие:

• аварийные кнопки остановки,
• блокировочные выключатели защитных дверей,
• бесконтактные датчики ограждений,
• системы контроля съемных кожухов,
• защитные устройства производственных станков,
• автоматизированные технологические линии,
• конвейерное оборудование,
• роботизированные рабочие зоны,
• упаковочные машины,
• сборочные комплексы с контролируемым доступом оператора.

Компания «Олниса» осуществляет поставки промышленной автоматики и электротехнического оборудования, включая реле безопасности Allen-Bradley Guardmaster 440R-D22R2. По представленному оборудованию доступны технические консультации, позволяющие уточнить характеристики, артикул, электрические параметры и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку продукции заказчикам в различные регионы.

Преимущества

Сильные стороны Guardmaster 440R-D22R2 связаны с сочетанием функциональной безопасности и компактной модульной конструкции. К основным преимуществам относятся:

• компактная ширина корпуса,
• контроль двух независимых защитных функций,
• гибкая логика обработки входов,
• высокая функциональная надежность,
• удобство DIN-монтажа,
• съемные клеммные соединения,
• несколько вариантов сброса,
• диагностический вспомогательный выход,
• пригодность для сложных защитных схем,
• долговечность коммутационной системы.

Таким образом, еле безопасности Allen-Bradley Guardmaster 440R-D22R2 выполняет роль специализированного контроллера защитной цепи, который одновременно отслеживает два двухканальных входа и формирует безопасное отключение при нарушении заданных условий. Возможность выбирать логику AND или OR, использовать разные варианты сброса и передавать диагностический сигнал делает устройство значительно функциональнее простого промежуточного реле.
