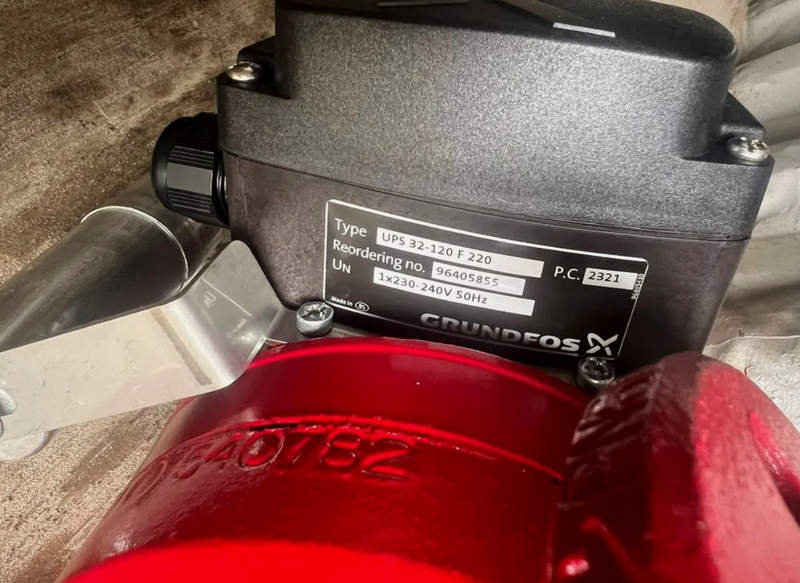

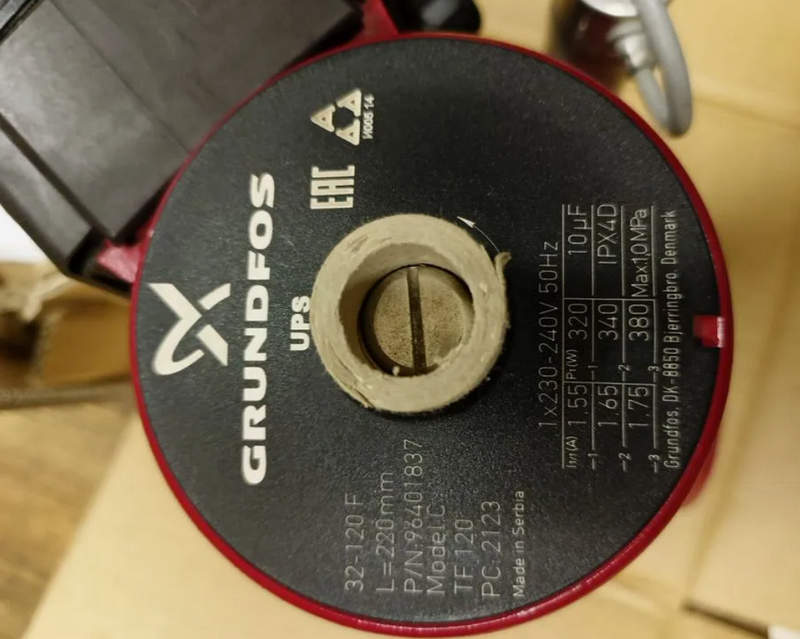

Циркуляционный насос Grundfos UPS 32-120 F — мощная фланцевая модель для нагруженных тепловых контуров

В отопительном контуре с большим числом сопротивлений недостаточно просто обеспечить движение жидкости — поток должен сохранять необходимую интенсивность после прохождения трубопроводной арматуры, теплообменных аппаратов, распределительных узлов и протяженных участков магистрали. Для таких условий применяется циркуляционный насос Grundfos UPS 32-120 F, рассчитанный на формирование заметного напора при работе в замкнутой инженерной системе.

Технические характеристики

Техническая конфигурация UPS 32-120 F рассчитана на применение там, где требуется повышенный напор при относительно компактном диаметре трубопровода. Основные параметры модели следующие:

• номинальная производительность составляет около 8,04 м³/ч,
• номинальный напор находится на уровне приблизительно 7,26 м,
• максимальная напорная характеристика достигает примерно 12 м,
• количество переключаемых скоростных режимов — 3,
• условный диаметр соединения — DN 32,
• способ подключения к трубопроводу — фланцевый,
• монтажная длина корпуса — 220 мм,
• класс присоединительных фланцев — PN 6/PN 10,
• максимально допустимое давление в системе — 10 бар,
• рабочий диапазон температуры жидкости — от −10 до +120 °C,
• питание однофазного исполнения осуществляется от сети 1 × 230–240 В,
• частота переменного тока — 50 Гц,
• максимальная потребляемая мощность составляет около 380 Вт,
• электродвигатель выполнен в трехскоростном исполнении,
• класс изоляции электрической части — F,
• степень защиты соответствует исполнению IPX4D,
• корпус насосной части производится из чугуна,
• рабочее колесо выполняется из нержавеющей стали,
• ориентировочная масса агрегата — около 19,5 кг.

Особенности конструкции устройств

Внутренняя архитектура Grundfos UPS 32-120 F основана на принципе герметичного мокророторного агрегата. Двигатель и центробежная гидравлическая часть собраны в одном корпусном узле, причем наружный вращающийся вал между ними отсутствует. Это принципиально отличает такую конструкцию от насосов с сухим ротором и отдельным механическим уплотнением. Ротор находится в зоне воздействия рабочей жидкости. Перекачиваемая среда проходит через внутренние каналы и одновременно участвует в охлаждении нагретых компонентов и смазывании опор. Поэтому насос не нуждается в отдельной системе смазки подшипников. Радиальные опоры выполнены из керамического материала, тогда как осевая опорная пара содержит углеродный элемент. Защитная гильза ротора, его облицовка и опорная пластина изготовлены из нержавеющей стали, что соответствует продолжительной работе во влажной внутренней среде. Формирование давления происходит в центробежной гидравлической части. Жидкость поступает к центральной области рабочего колеса и захватывается вращающимися лопатками. По мере движения к периферии скорость потока увеличивается, после чего геометрия корпуса способствует преобразованию части кинетической энергии в давление. На выходе возникает перепад, необходимый для движения теплоносителя через сопротивление остальной системы.

Области применения

Сочетание DN 32, фланцевого соединения и напорной характеристики до 12 м делает Grundfos UPS 32-120 F подходящим для разнообразных циркуляционных задач. Наиболее характерными направлениями его использования являются:

• системы водяного отопления зданий,
• котельные циркуляционные линии,
• тепловые пункты коммерческих объектов,
• контуры с развитой трубопроводной сетью,
• магистрали с теплообменным оборудованием,
• инженерные системы административных сооружений,
• циркуляционные участки производственных зданий,
• контуры вентиляционных установок с жидким теплоносителем,
• системы кондиционирования и охлаждения,
• технологические сети с допустимыми характеристиками рабочей жидкости.

Компания «Олниса» осуществляет поставки промышленного и инженерного оборудования различных производителей, включая циркуляционные насосы Grundfos для отопительных, климатических и технологических систем. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнять параметры конкретных моделей и исполнений. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку необходимой продукции в различные регионы.

Преимущества

Эксплуатационная ценность Grundfos UPS 32-120 F определяется сочетанием проверенной конструкции и способности работать в достаточно нагруженных гидравлических сетях. К ключевым достоинствам относятся:

• высокая надежность при длительной эксплуатации,
• устойчивость к интенсивному циркуляционному режиму,
• прочность фланцевой конструкции,
• долговечность рабочих элементов,
• простота регулирования,
• предсказуемость поведения в системе,
• компактность относительно создаваемого напора,
• защищенность электрической части,
• практичность технического обслуживания,
• стабильность заданной рабочей характеристики.

Таким образом, циркуляционный насос Grundfos UPS 32-120 F представляет собой фланцевый агрегат для тех инженерных систем, где от циркуляционного оборудования требуется заметный запас по напору при сравнительно небольшом номинальном диаметре трубопровода. Мокророторная архитектура позволяет отказаться от традиционного уплотнения наружного вала, а последовательное взаимодействие рабочего колеса и направляющей части обеспечивает преобразование энергии двигателя в устойчивый поток жидкости.
