Eltex MES2448B — коммутатор доступа на 48 гигабитных портов с 10G uplink-интерфейсами
При построении крупного сетевого сегмента оборудование доступа должно выдерживать одновременную работу десятков конечных подключений и не создавать узкое место на выходе в магистраль. Для подобных задач используется коммутатор Eltex MES2448B, сочетающий сорок восемь гигабитных медных интерфейсов и четыре высокоскоростных оптических порта. Аппарат рассчитан на размещение в телекоммуникационной стойке и может применяться как промежуточный узел между пользовательским уровнем и вышестоящей сетевой инфраструктурой. Благодаря поддержке L3-функций он способен выполнять не только коммутацию Ethernet-кадров, но и часть операций, связанных с маршрутизацией IP-трафика.
Технические характеристики
Аппаратная конфигурация MES2448B рассчитана на высокую плотность подключений при сохранении запаса внутренней производительности. Основные параметры устройства следующие:
- количество портов 10/100/1000BASE-T — 48,
- количество интерфейсов 1000BASE-X/10GBASE-R SFP/SFP+ — 4,
- максимальная скорость uplink-портов — 10 Гбит/с,
- консольный порт RS-232 — 1,
- пропускная способность коммутационной системы — 176 Гбит/с,
- производительность обработки коротких пакетов — до 130,95 млн пакетов в секунду,
- объем пакетного буфера — 2 Мбайт,
- оперативная память — 512 Мбайт DDR3,
- объем SPI Flash — 64 Мбайт,
- емкость таблицы MAC-адресов — до 32 768 записей,
- максимальное количество VLAN — 4094,
- число групп LAG — до 24,
- количество физических портов в одной LAG-группе — до 8,
- количество очередей QoS на интерфейс — 8,
- поддерживаемое количество L2 Multicast-групп — до 4094,
- число L3 Multicast-групп — до 2048,
- таблица IPv4 Unicast — до 2048 маршрутов,
- таблица IPv6 Unicast — до 512 маршрутов,
- основное питание — 100–240 В AC,
- частота сети питания — 50–60 Гц,
- дополнительный вход питания — 12 В DC,
- максимальная потребляемая мощность — около 66 Вт,
- энергопотребление без учета заряда резервной батареи — до 48 Вт,
- рабочая температура — от −20 до +50 °C,
- температура хранения — от −40 до +70 °C,
- форм-фактор корпуса — 19 дюймов, 1U,
- ориентировочные размеры — 440 × 44 × 280 мм,
- масса — приблизительно 3,98 кг.
Особенности конструкции устройств

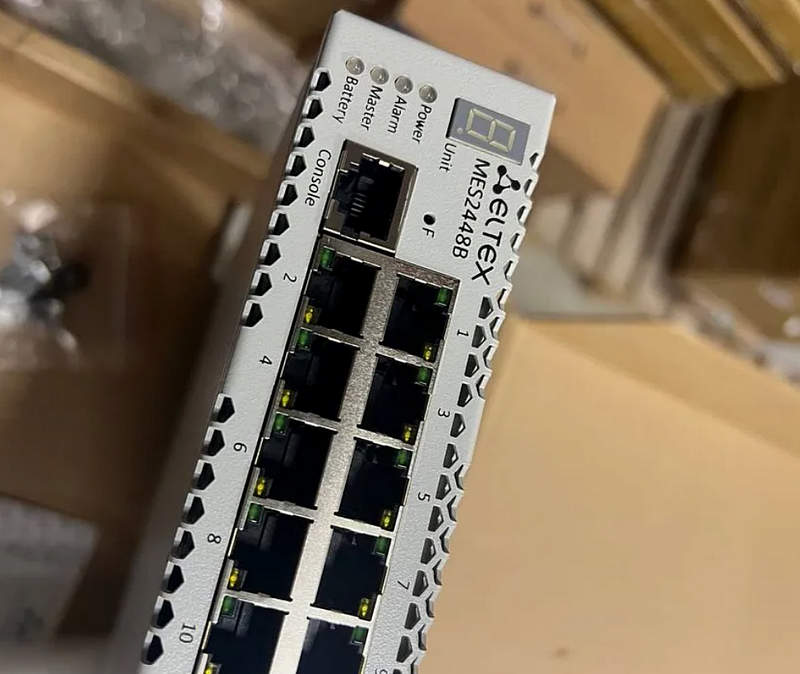

Архитектура коммутатора Eltex MES2448B построена вокруг высокой концентрации портов в корпусе высотой всего 1U. Сорок восемь разъемов RJ-45 занимают основную часть фронтальной панели и формируют пользовательский уровень подключения. Такое исполнение позволяет создать крупный сетевой сегмент без установки нескольких малопортовых устройств и тем самым сократить количество отдельных элементов в стойке. Внутренняя коммутационная матрица рассчитана на обработку интенсивного обмена между всеми интерфейсами. Значение 176 Гбит/с дает аппаратной платформе запас для одновременной передачи трафика между десятками гигабитных портов и uplink-линиями. Производительность на коротких пакетах также имеет практическое значение: именно небольшой размер кадров создает наибольшую нагрузку на механизм пакетной обработки.
Области применения
Eltex MES2448B подходит для сетей, где требуется объединить большое количество гигабитных линий и обеспечить быстрый выход на агрегирующий уровень. Основными направлениями применения являются:
- корпоративные Ethernet-сети,
- сети доступа предприятий,
- офисные и административные комплексы,
- телекоммуникационная инфраструктура учебных заведений,
- операторские сети передачи данных,
- узлы подключения рабочих станций,
- серверные и распределительные сегменты,
- сетевые участки с большим количеством VLAN,
- системы с оптическими 10-гигабитными uplink-линиями,
- инфраструктура, требующая резервного электропитания.
Компания «Олниса» поставляет сетевое, телекоммуникационное и промышленное оборудование, включая коммутаторы Eltex MES2448B. По оборудованию доступны технические консультации, позволяющие уточнить интерфейсный состав, производительность, сетевые функции и особенности конкретного исполнения. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку заказанного оборудования в различные регионы.
Преимущества
Практические качества Eltex MES2448B определяются не отдельной функцией, а сочетанием высокой портовой плотности и развитой сетевой логики. К ключевым преимуществам относятся:
- большое число гигабитных подключений,
- четыре высокоскоростных uplink-интерфейса,
- значительный запас коммутационной мощности,
- поддержка маршрутизации третьего уровня,
- гибкое логическое сегментирование,
- возможность объединения каналов,
- развитое управление приоритетами трафика,
- поддержка резервного питания,
- стандартное стоечное исполнение,
- пригодность для масштабных сетевых узлов.
Таким образом, Eltex MES2448B представляет собой коммутатор доступа, рассчитанный на сценарии, где требуется высокая плотность Ethernet-портов и быстрый обмен с вышестоящим оборудованием. Сорок восемь гигабитных интерфейсов формируют мощный пользовательский уровень, а четыре SFP/SFP+ порта позволяют вывести агрегированный поток в магистраль со скоростью до 10 Гбит/с.
