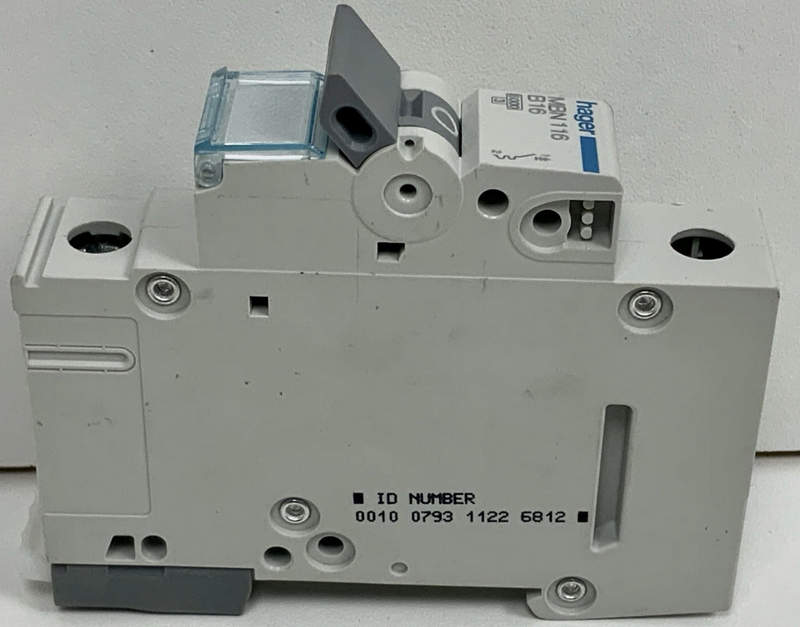

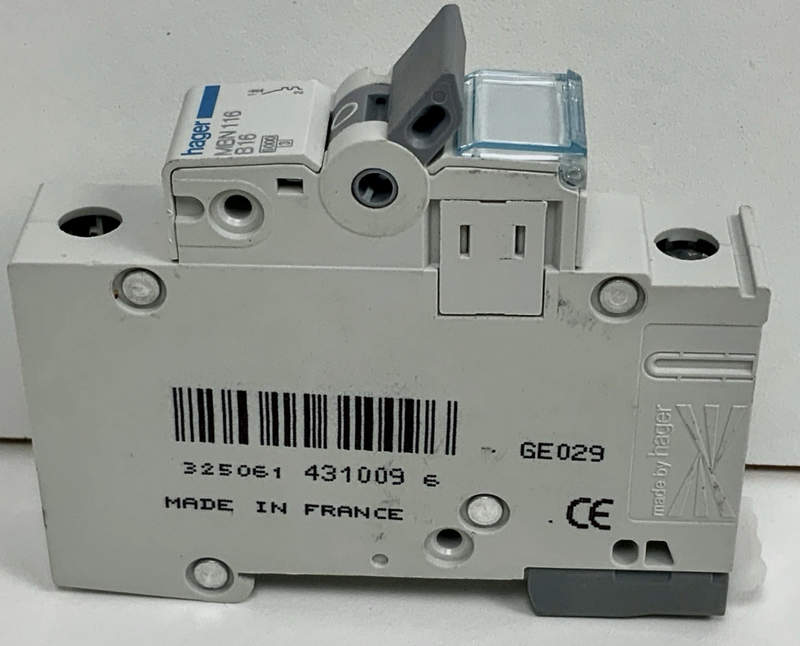

Автоматический выключатель Hager MBN116 — компактная защита однофазных электрических линий
Электрическая линия должна отключаться не только при очевидном коротком замыкании, но и при длительном превышении допустимого тока, которое постепенно нагревает проводники и изоляцию. Для выполнения обеих защитных функций применяется автоматический выключатель Hager MBN116 — модульный аппарат, рассчитанный на установку в распределительные щиты жилых, коммерческих и вспомогательных объектов.
Технические характеристики
Параметры Hager MBN116 позволяют использовать устройство как компактный защитный аппарат для стандартных низковольтных распределительных сетей. Основные технические характеристики модели следующие:
- номинальный ток — 16 А,
- количество защищаемых полюсов — 1,
- характеристика электромагнитного расцепления — B,
- номинальная отключающая способность Icn — 6 кА,
- предельная отключающая способность Icu — 6 кА,
- рабочее напряжение — 230–400 В AC,
- номинальное напряжение изоляции Ui — 500 В,
- стойкость к импульсному напряжению Uimp — 4 кВ,
- частота электрической сети — 50–60 Гц,
- ширина корпуса — 1 стандартный модуль,
- максимальное сечение жесткого подключаемого проводника — 35 мм²,
- максимальное сечение гибкого проводника — 25 мм²,
- минимальное подключаемое сечение — 1 мм²,
- рекомендуемый момент затяжки клемм — 2,8 Н·м,
- тип нижнего подключения — biconnect,
- установка допускается в различных пространственных положениях.
Особенности конструкции устройств
Автоматический выключатель Hager MBN116 объединяет в одном корпусе два различных принципа обнаружения опасного режима. Первый основан на тепловом воздействии тока. При продолжительной перегрузке биметаллический элемент постепенно нагревается и деформируется. Когда превышение сохраняется достаточно долго, механическая система освобождает защелку, после чего силовые контакты размыкают электрическую цепь. Такая временная задержка позволяет аппарату отличать устойчивую перегрузку от непродолжительного изменения тока. Вторая защитная ступень предназначена для значительно более быстрого реагирования. Электромагнитный расцепитель воспринимает резкое многократное увеличение тока, характерное для короткого замыкания. Для характеристики B зона мгновенного срабатывания расположена в диапазоне нескольких номинальных токов, поэтому отключение происходит значительно быстрее, чем при воздействии теплового механизма. После начала размыкания между контактами возникает электрическая дуга. Чтобы она не сохранялась внутри аппарата слишком долго, конструкция содержит дугогасительную систему.
Области применения
Hager MBN116 рационально использовать в тех цепях, где токовая нагрузка и пусковые процессы соответствуют характеристике B и номиналу 16 А. Наиболее распространенные направления применения следующие:
- групповые линии жилых распределительных щитов,
- цепи внутреннего освещения,
- розеточные линии с умеренной нагрузкой,
- электрические сети офисных помещений,
- распределительные панели небольших коммерческих объектов,
- цепи управления и вспомогательного оборудования,
- однофазные линии инженерных систем,
- электрощиты хозяйственных помещений,
- локальные распределительные устройства,
- линии питания оборудования без тяжелого пускового режима.
Компания «Олниса» осуществляет поставки промышленного, электротехнического и распределительного оборудования, включая автоматические выключатели Hager MBN116 и другие модульные аппараты этого бренда. Заказчикам доступны технические консультации по характеристикам оборудования, позволяющие уточнить номинальные параметры, исполнение и особенности конкретной позиции. Компания также обеспечивает оперативную доставку по всей стране, организуя отправку электротехнической продукции в различные регионы.
Преимущества
Эксплуатационные достоинства Hager MBN116 определяются рациональной конструкцией и компактным модульным форматом. К основным преимуществам относятся:
- надежность защитного механизма,
- компактность корпуса,
- стабильность характеристик срабатывания,
- удобство щитового размещения,
- прочность клеммных соединений,
- простота визуального контроля,
- долговечность коммутационного механизма,
- практичность шинного подключения,
- универсальность для типовых линий,
- удобство эксплуатации.
Таким образом, автоматический выключатель Hager MBN116 представляет собой компактный однополюсный аппарат, в котором тепловая и электромагнитная защита работают как две взаимодополняющие ступени. Первая реагирует на продолжительную перегрузку, вторая обеспечивает быстрое отключение при коротком замыкании. Номинал 16 А, характеристика B и отключающая способность 6 кА делают модель подходящей для широкого круга стандартных распределительных линий.
