Скорости циркуляционных насосов Grundfos: принцип настройки и эксплуатации
Скорость вращения насосного оборудования влияет на подачу, напор, потребляемую мощность и гидравлический шум. В оборудовании Grundfos регулирование частоты вращения применяется для согласования производительности насоса с нагрузками системы. В классических циркуляционных агрегатах скорость изменяется ступенчато, а в электронно-регулируемых моделях — плавно. Корректный режим позволяет уменьшить энергопотребление, ограничить избыточный перепад давления и стабилизировать работу отопительной, водоснабжающей или технологической системы.
Технические характеристики
Ниже перечислены основные параметры, связанные со скоростью вращения и регулированием насосов Grundfos. Значения зависят от серии, мощности двигателя и гидравлической части, однако для распространенных исполнений характерны следующие параметры:
- количество фиксированных скоростей у классических циркуляционных моделей — 3,
- обозначение ступеней — I, II и III,
- частота питающей сети — 50 Гц, для части исполнений — 60 Гц,
- номинальное напряжение однофазных моделей — 230 В,
- номинальное напряжение трехфазных моделей — 3×400 В,
- типичная частота вращения асинхронного двигателя при 50 Гц — около 1400 или 2800 об/мин в зависимости от числа полюсов,
- изменение подачи при повышении частоты вращения происходит приблизительно пропорционально скорости,
- изменение напора происходит приблизительно пропорционально квадрату отношения скоростей,
- изменение потребляемой мощности происходит приблизительно пропорционально кубу отношения скоростей,
- рабочая температура среды для многих циркуляционных исполнений находится примерно в диапазоне от 2 до 110 C,
- максимальное рабочее давление для ряда отопительных насосов составляет до 10 бар,
- режим эксплуатации двигателя у большинства циркуляционных агрегатов рассчитан на продолжительную работу S1.
Законы подобия позволяют оценить влияние скорости количественно. При уменьшении частоты вращения со 100 % до 80 % подача теоретически снижается примерно до 80 %, напор — до 64 %, а мощность — приблизительно до 51 %. При снижении скорости до 70 % подача составляет около 70 %, напор — около 49 %, а мощность — около 34 % исходного значения. Поэтому уменьшение оборотов особенно эффективно в системах с переменным расходом.
Особенности конструкции

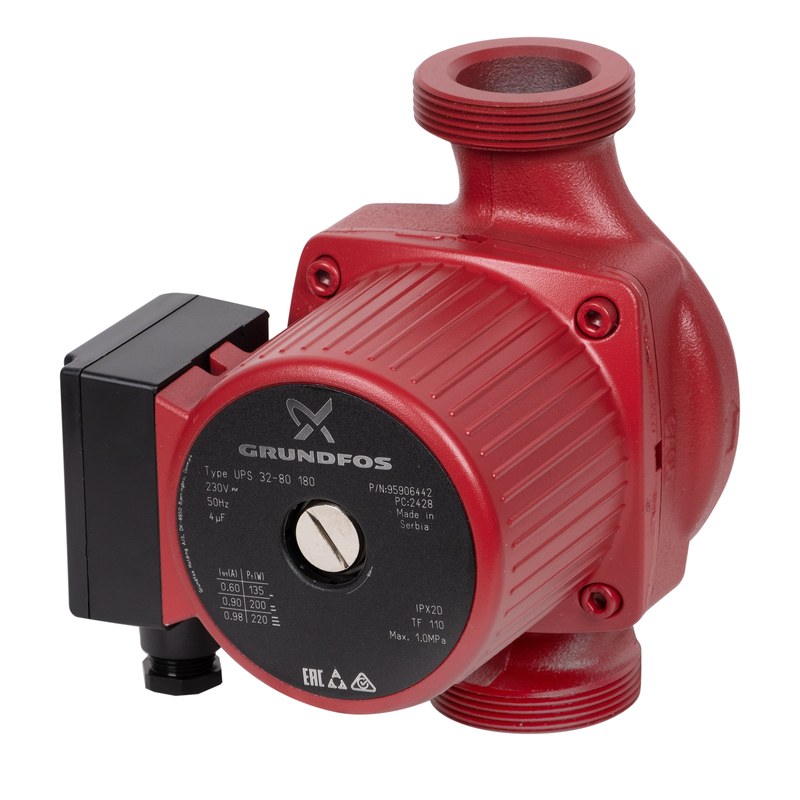

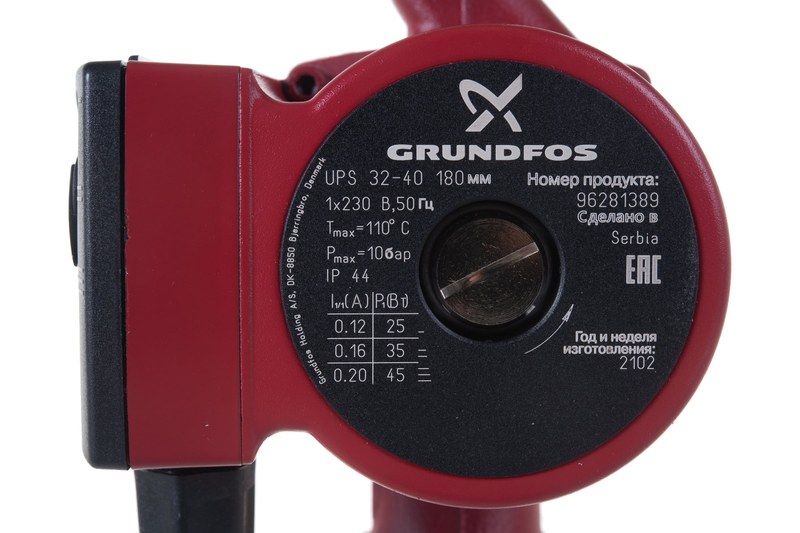

Классические трехскоростные насосы Grundfos используют электродвигатель, допускающий выбор одной из трех фиксированных ступеней. Переключатель скоростей располагается на клеммной коробке либо интегрируется в электрическую часть корпуса. Первая ступень обеспечивает минимальную производительность и используется при небольшом расходе. Вторая ступень служит промежуточным режимом. Третья ступень обеспечивает максимальную доступную скорость и применяется при повышенном гидравлическом сопротивлении или необходимости увеличить циркуляцию. В электронно-регулируемых насосах используются электронно-коммутируемые приводы и управляющая электроника. Она изменяет параметры питания двигателя и контролирует обороты без механического переключения. В систему управления могут входить датчики перепада давления, температуры, тока и напряжения. Насос способен работать по постоянному давлению, пропорциональному давлению, фиксированной характеристике или автоматическому адаптивному алгоритму. Плавное изменение скорости уменьшает резкие переходы режимов и повышает точность поддержания гидравлических параметров.
Области применения
Ниже перечислены основные области, где регулирование скорости насосов Grundfos используется для согласования производительности с нагрузкой:
- системы радиаторного отопления с термостатическими клапанами,
- контуры теплых полов с переменным расходом теплоносителя,
- системы горячего водоснабжения и рециркуляции,
- котельные установки с несколькими гидравлическими контурами,
- системы кондиционирования и холодоснабжения,
- повысительные установки водоснабжения,
- технологические линии с изменяющимся расходом жидкости,
- циркуляционные контуры промышленных теплообменников,
- инженерные сети зданий с требованиями по снижению энергопотребления и шума.
Таким образом, скорость вращения является ключевым параметром, определяющим рабочую точку насоса Grundfos. В трехскоростных моделях производительность изменяется ступенчато, а в электронно-регулируемых исполнениях частота вращения корректируется плавно в соответствии с нагрузкой. Законы подобия показывают, что уменьшение скорости особенно заметно снижает потребляемую мощность и позволяет согласовать гидравлические характеристики с реальным расходом. Компания «Олниса» поставляет промышленное насосное оборудование Grundfos для объектов различного назначения. Поставка включает решения для отопления, водоснабжения, циркуляции и технологических процессов. Работа с «Олниса» позволяет обеспечить объект необходимыми насосами и компонентами Grundfos в рамках единого канала поставки.
