Насос Grundfos 20-15-150 для циркуляционных систем

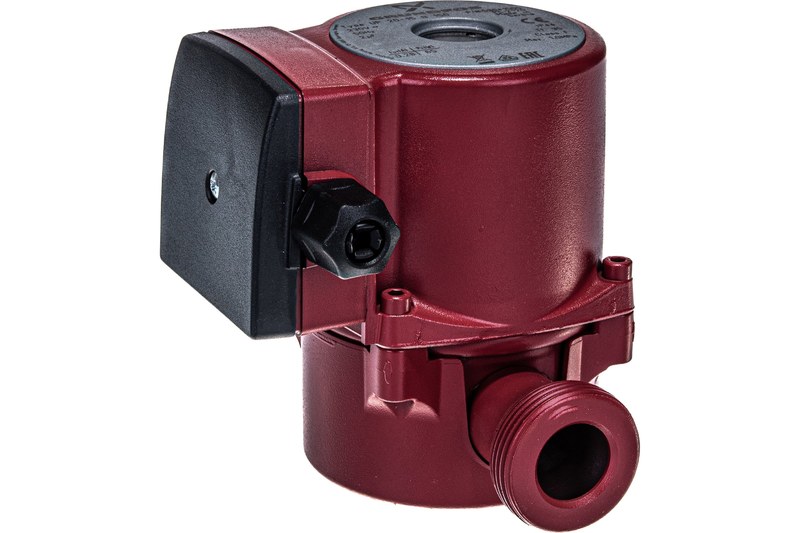

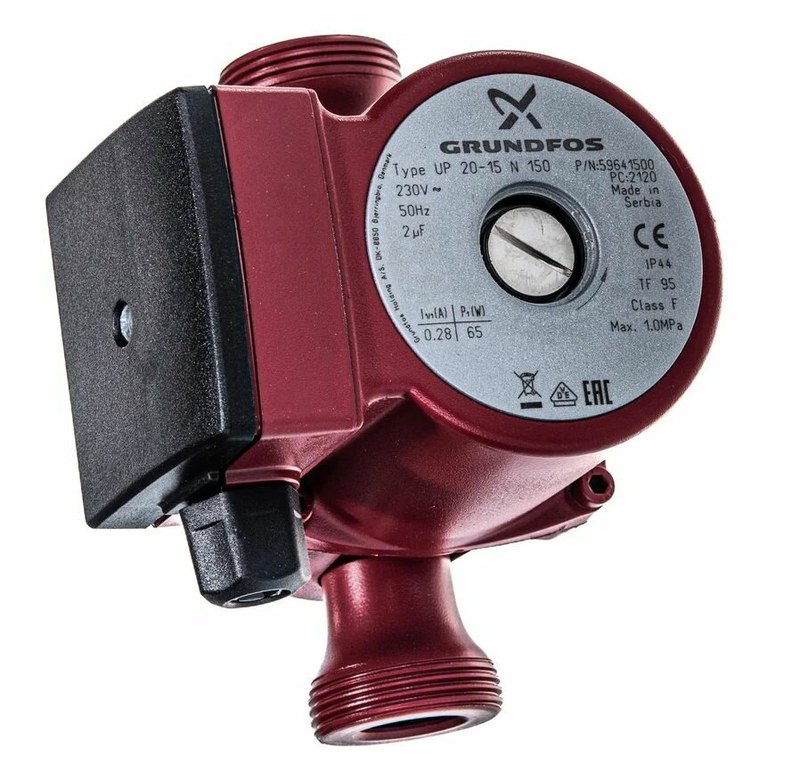

Grundfos 20-15 150 относится к компактным циркуляционным насосам с мокрым ротором для непрерывного движения воды или теплоносителя в замкнутых трубопроводных контурах. Обозначение 20-15 указывает на присоединительный размер и гидравлический класс агрегата, а число 150 соответствует монтажной длине 150 мм. Конструкция рассчитана на длительную работу: ротор электродвигателя и рабочее колесо находятся в перекачиваемой среде, которая одновременно отводит тепло и смазывает подшипниковые поверхности. Такое решение уменьшает число уплотнений и обеспечивает малошумную работу.

Технические характеристики

Ниже перечислены основные параметры Grundfos 20-15 150, определяющие его гидравлические, электрические и монтажные возможности:

• монтажная длина корпуса — 150 мм,
• номинальный присоединительный размер — DN 20,
• питание электродвигателя — однофазная сеть 1 × 230 В,
• частота питающего тока — 50 Гц,
• потребляемая мощность — около 25 Вт,
• рабочий ток — около 0,11 А,
• максимальный создаваемый напор — около 1,2 м водяного столба,
• наибольшая подача — ориентировочно 0,6–0,7 м3/ч,
• максимальное рабочее давление в контуре — до 10 бар,
• допустимая температура перекачиваемой жидкости — примерно от +2 до +110 C,
• температура окружающей среды при эксплуатации — до +40 C,
• класс защиты электрической части — IP44,
• класс изоляции обмоток электродвигателя — F,
• тип ротора — мокрый,
• положение вала при установке — горизонтальное,
• принцип действия — центробежный с передачей энергии жидкости вращающимся рабочим колесом.

При включении электродвигателя ротор приводит в движение рабочее колесо. Жидкость поступает в центральную часть колеса, ускоряется лопатками и перемещается к периферии, где кинетическая энергия частично преобразуется в давление. Создаваемого перепада достаточно для компенсации сопротивления коротких циркуляционных линий. Насос работает прежде всего на циркуляцию при сравнительно небольшом напоре.

Особенности конструкции

Ключевой особенностью является объединение гидравлической части и двигателя в компактном блоке с мокрым ротором. Вал располагается непосредственно в перекачиваемой жидкости, поэтому отдельное торцевое уплотнение между насосной частью и ротором не требуется. Рабочее колесо закреплено на валу и вращается вместе с роторным узлом. Среда же охлаждает двигатель и снижает трение в опорах. Статор отделен от жидкости герметичной гильзой, что предотвращает контакт обмоток с водой. Соосные патрубки позволяют устанавливать агрегат в прямолинейный участок трубопровода. Для устойчивой работы вал электродвигателя размещают горизонтально. Это обеспечивает равномерное смачивание подшипников и уменьшает вероятность локального износа. Компактная монтажная длина 150 мм позволяет использовать насос в ограниченном пространстве возле водонагревателей, распределительных узлов и небольших тепловых контуров. Низкая частота механических контактов, отсутствие вентилятора и охлаждение перекачиваемой средой уменьшают акустические колебания. При заполненной системе насос способен продолжительно работать в стационарном режиме, однако эксплуатация без жидкости нежелательна, поскольку исчезают охлаждение и смазка внутренних опор.

Области применения

Основными областями применения Grundfos 20-15 150 являются системы, где требуется стабильная циркуляция при небольшом гидравлическом сопротивлении:

• контуры рециркуляции горячего водоснабжения,
• небольшие отопительные ветви с принудительным движением теплоносителя,
• локальные циркуляционные линии котельных и тепловых пунктов,
• системы поддержания температуры воды между водонагревателем и точками потребления,
• вспомогательные контуры теплообменного оборудования,

• инженерные системы частных домов, квартир и небольших коммерческих объектов.

В контуре горячего водоснабжения циркуляция сокращает время ожидания нагретой воды в удаленной точке разбора. В отопительной схеме насос поддерживает движение теплоносителя через трубопроводы и теплообменные поверхности. Для корректной эксплуатации рабочая точка должна находиться в пределах гидравлических возможностей агрегата, а трубопровод перед запуском необходимо заполнить жидкостью и удалить из него воздух.

Таким образом, Grundfos 20-15 150 представляет собой компактный циркуляционный насос для систем, в которых важны непрерывное движение жидкости, умеренный расход и небольшой напор. Монтажная длина 150 мм облегчает встраивание в существующую трубопроводную обвязку, а схема с мокрым ротором обеспечивает охлаждение, смазку и низкий уровень шума без усложнения конструкции дополнительными узлами. Электропитание 230 В, максимальный напор около 1,2 м и подача до 0,7 м3/ч делают агрегат подходящим для локальных циркуляционных линий инженерных систем. Компания «Олниса» поставляет Grundfos 20-15 150 и другое промышленное оборудование для заказчиков в различных регионах России. Поставка через «Олниса» позволяет включать оборудование Grundfos в комплектацию объектов, где требуется надежная циркуляция воды или теплоносителя.
