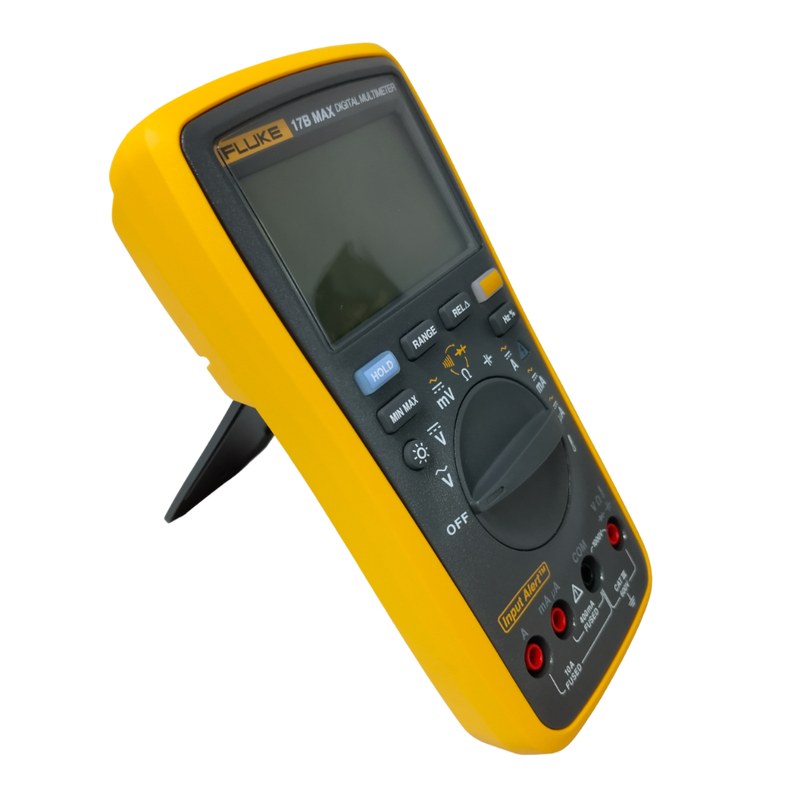

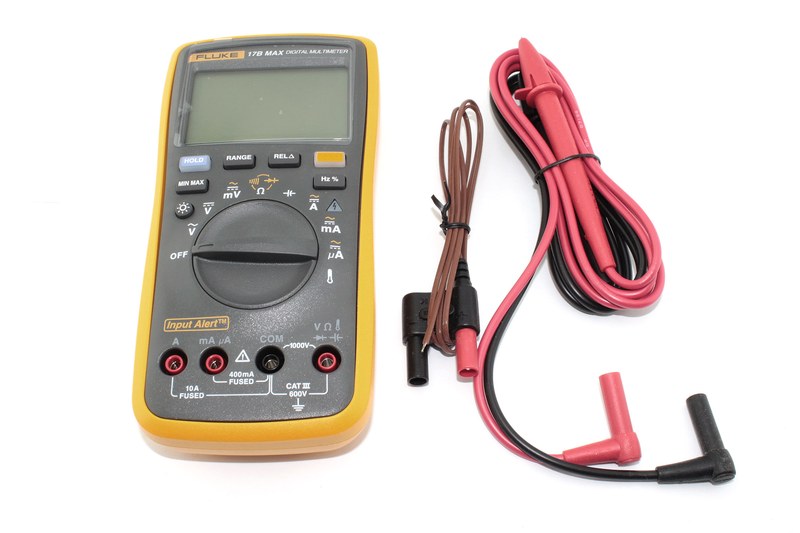

Цифровой мультиметр Fluke 17B MAX для диагностики электрооборудования

Fluke 17B MAX представляет собой цифровой мультиметр общего назначения, предназначенный для контроля электрических параметров в низковольтных цепях, промышленном оборудовании, системах электроснабжения и электронной аппаратуре. Прибор объединяет измерение напряжения, тока, сопротивления, емкости, частоты и температуры, а также функции проверки диодов и целостности цепи. Цифровая индикация позволяет быстро считывать результат, а автоматический выбор диапазона упрощает переход между объектами с различными уровнями сигнала.

Технические характеристики

Ниже перечислены основные измерительные и эксплуатационные параметры Fluke 17B MAX, определяющие возможности прибора:

• максимальное измеряемое напряжение — до 600 В постоянного и переменного тока,
• категория электробезопасности — CAT III 600 В для работы в низковольтных распределительных цепях,
• разрядность цифровой индикации — до 6000 отсчетов для детального отображения результата,
• диапазоны постоянного напряжения охватывают уровни от милливольт до 600 В,
• диапазоны переменного напряжения рассчитаны на контроль цепей до 600 В,
• максимальный измеряемый ток — до 10 А через отдельный токовый вход с защитой,
• измерение малых токов выполняется через отдельный вход для миллиамперных цепей,
• диапазон сопротивления достигает десятков мегаом и используется для проверки проводников, резисторов и обмоток,
• частотный режим рассчитан на контроль периодических сигналов до десятков килогерц,
• температурный канал работает с термопарой типа K примерно от -55 до +400 C,
• режим проверки диодов отображает прямое падение напряжения на полупроводниковом переходе,
• режим прозвонки сопровождается звуковым сигналом при малом сопротивлении цепи,
• автоматическое отключение питания снижает расход энергии при бездействии,
• питание выполняется от сменных элементов для автономной эксплуатации,
• входные цепи защищены от перегрузок в пределах установленных для прибора номиналов.

Принцип измерения основан на преобразовании входной величины в цифровой код с последующим расчетом и выводом значения на дисплей. При измерении напряжения сигнал поступает через высокоомный делитель, при измерении тока — через внутренний шунт, а в режиме сопротивления прибор формирует измерительный ток и определяет падение напряжения на объекте. Для емкости применяется зарядно-разрядный метод, а температурный канал преобразует термоэлектрическое напряжение датчика типа K в значение температуры.

Особенности конструкции

Корпус Fluke 17B MAX выполнен в портативном форм-факторе, рассчитанном на удержание одной рукой и эксплуатацию непосредственно возле оборудования. Центральный поворотный переключатель используется для выбора основной функции, а дополнительные кнопки изменяют режим и фиксируют показание. Гнезда подключения расположены в нижней части панели и разделены по назначению: общий вход COM, вход для напряжения, сопротивления и функциональных измерений, а также токовые входы. Защитная оболочка корпуса повышает устойчивость к повседневным механическим воздействиям, а крупный дисплей облегчает считывание показаний. Внутренние предохранители ограничивают последствия токовой перегрузки, а печатная плата содержит измерительный тракт, аналого-цифровой преобразователь, управляющий контроллер и цепи питания.

Области применения

Основные задачи включают в себя:

• измерение напряжения в однофазных и трехфазных низковольтных цепях,
• проверка выходных уровней блоков питания, преобразователей и источников постоянного тока,
• измерение потребляемого тока отдельных нагрузок и функциональных узлов,
• контроль сопротивления резисторов, обмоток, нагревательных элементов и линий,
• поиск обрыва проводников с применением звуковой прозвонки,
• проверка диодов и полупроводниковых переходов по прямому падению напряжения,
• измерение емкости конденсаторов при диагностике электронных устройств,
• контроль частоты периодических сигналов в цепях управления и автоматики,
• измерение температуры с помощью внешней термопары типа K,
• проверка параметров промышленного оборудования при обслуживании,
• диагностика распределительных щитов, контактных аппаратов и кабельных соединений,
• контроль электрических величин при ремонте лабораторной и производственной техники.

Таким образом, Fluke 17B MAX является универсальным цифровым мультиметром для измерения основных электрических величин и выполнения диагностических операций в низковольтных системах. Набор режимов делает прибор применимым для электротехнических задач и проверки электронных компонентов. Цифровая индикация, автоматическое переключение диапазонов, токовый вход до 10 А и измерение напряжения до 600 В обеспечивают практичность при регулярном контроле оборудования. Компания «Олниса» поставляет Fluke 17B MAX для промышленных и технических организаций. Поставка через «Олниса» позволяет включить мультиметр в комплект измерительного оснащения предприятия.
