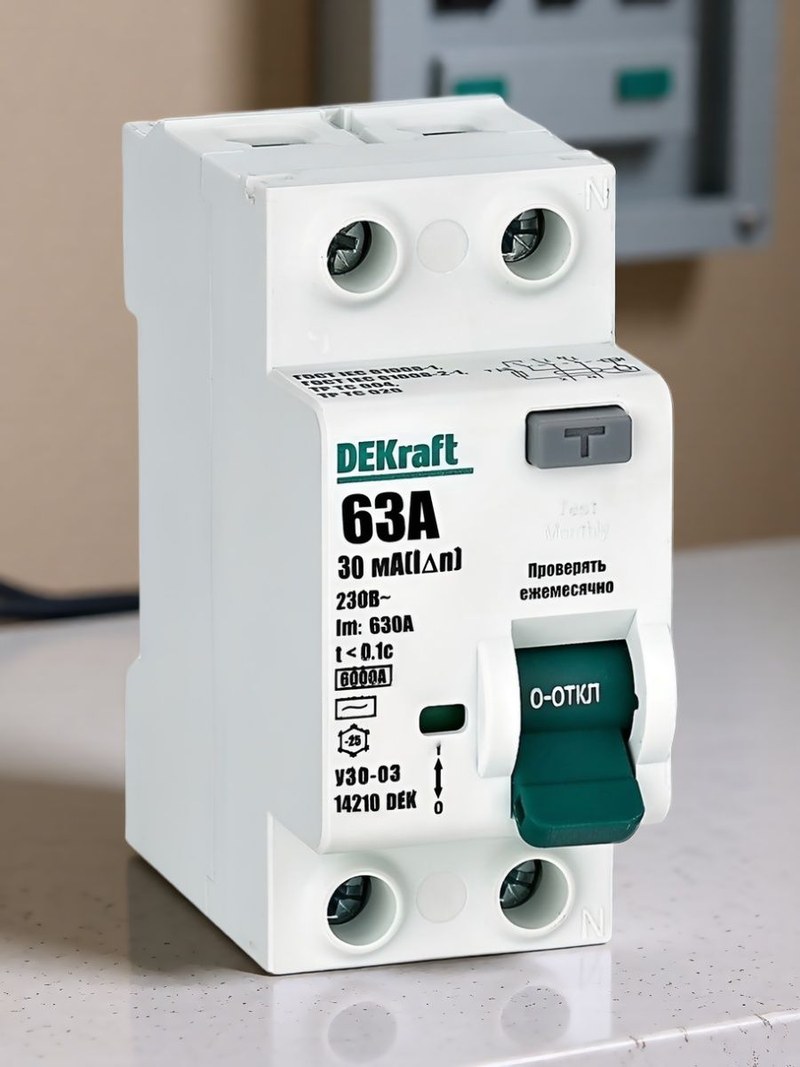

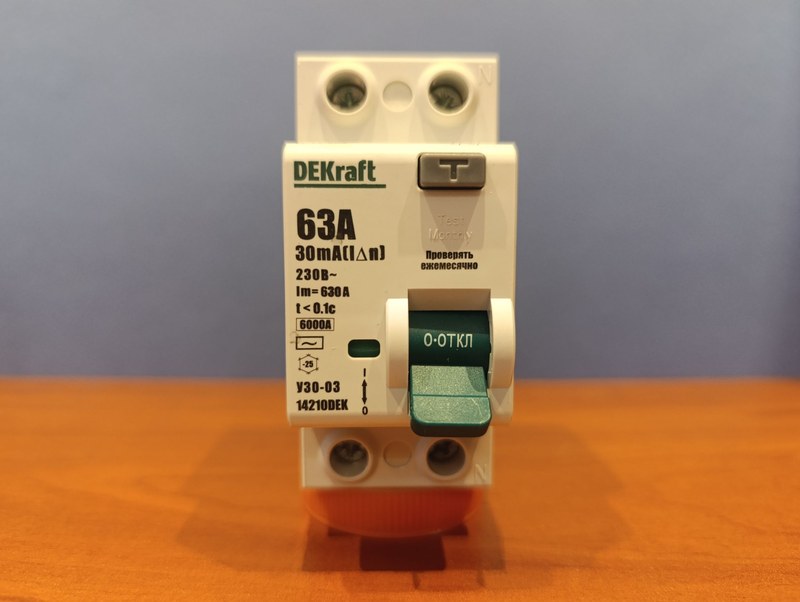

Устройство защитного отключения DEKraft 63 А для распределительных систем
Устройство защитного отключения DEKraft на номинальный ток 63 А предназначено для автоматического размыкания электрической цепи при появлении дифференциального тока вследствие утечки на землю или прикосновения человека к токоведущим частям. Аппарат применяется в низковольтных распределительных системах переменного тока и дополняет автоматический выключатель, поскольку его основная функция связана не с защитой от перегрузки и короткого замыкания, а с контролем баланса токов в фазном и нейтральном проводниках. При нормальном режиме сумма магнитных потоков в измерительном трансформаторе близка к нулю. При утечке появляется результирующий поток, вторичная обмотка формирует сигнал, после чего расцепляющий механизм отключает контакты.
Технические характеристики
Ниже перечислены основные параметры устройств DEKraft с номинальным током 63 А:
- номинальное рабочее напряжение четырехполюсных исполнений — 400 В переменного тока,
- частота сети — 50 Гц,
- число полюсов — 2 или 4,
- тип чувствительности — AC или A в зависимости от исполнения,
- условный ток короткого замыкания при координации с защитным аппаратом — до 6000 А,
- электрическая износостойкость — тысячи коммутационных циклов при номинальной нагрузке,
- степень защиты открытых частей аппарата после монтажа — обычно IP20,
- монтаж — на DIN-рейку шириной 35 мм,
- подключение — винтовыми зажимами для медных проводников,
- испытательная цепь — встроенная кнопка TEST для проверки механизма отключения.
Особенности конструкции
Ключевыми особенностями конструкции является сочетание дифференциального трансформатора, электромеханического расцепителя, контактной системы, механизма свободного расцепления и рычага ручного управления. Через магнитопровод трансформатора проходят рабочие проводники защищаемой цепи. В исправном режиме их магнитные потоки взаимно компенсируются. Если часть тока уходит на землю, равновесие нарушается, во вторичной обмотке возникает сигнал, воздействующий на исполнительный узел. Контактный механизм размыкает контролируемые полюса и отделяет поврежденный участок от питающей сети. Корпус выполняется из электроизоляционного материала для установки. Фиксатор DIN-рейки обеспечивает монтаж аппарата в модульный щит. Винтовые клеммы удерживают проводники и формируют стабильный электрический контакт. Кнопка TEST через внутреннюю испытательную цепь создает искусственный дисбаланс токов. Срабатывание подтверждает исправность дифференциального механизма, поэтому проверку проводят периодически при наличии напряжения.
Области применения
Ниже перечислены типовые области эксплуатации УЗО DEKraft на 63 А:
- вводные и групповые цепи жилых зданий,
- линии питания оборудования,
- электроснабжение помещений с повышенной вероятностью токов утечки,
- защита групп потребителей в офисных и коммерческих объектах,
- распределительные сети мастерских и производственных помещений,
- цепи с однофазной нагрузкой при применении двухполюсной версии,
- трехфазные сети при применении четырехполюсной версии,
- противопожарная защита вводов при чувствительности 100 или 300 мА.
УЗО необходимо устанавливать совместно с аппаратом защиты от сверхтоков, если исполнение не содержит встроенной токовой защиты. Автоматический выключатель ограничивает последствия перегрузки и короткого замыкания, а УЗО контролирует дифференциальный ток. Такое разделение функций обеспечивает защиту проводников и контроль опасных утечек.
Таким образом, DEKraft УЗО 63 А является модульным защитным аппаратом для контроля дифференциальных токов в низковольтных сетях. Устройство реагирует на нарушение баланса токов, отключает цепь при достижении заданного порога и применяется совместно с защитой от сверхтоков. Номинал 63 А делает такие аппараты востребованными во вводных и групповых линиях, а варианты чувствительности позволяют решать задачи защиты человека и снижения риска пожара. Компания «Олниса» поставляет устройства защитного отключения DEKraft и другое промышленное электротехническое оборудование по России. Поставка через «Олниса» позволяет комплектовать проекты надежной аппаратурой для современных систем электроснабжения.
