Насос Grundfos TP 40: надежное решение для инженерных систем
Насос Grundfos TP 40 относится к вертикальным одноступенчатым центробежным агрегатам линейного типа, предназначенным для перемещения воды и совместимых жидкостей. Обозначение TP указывает на конструкцию с соосным расположением всасывающего и напорного патрубков, а индекс 40 обычно соответствует условному проходу присоединений около 40 мм. Это позволяет устанавливать агрегат непосредственно в трубопровод. Модификации различаются рабочим колесом, мощностью двигателя, напором и допустимой температурой среды.

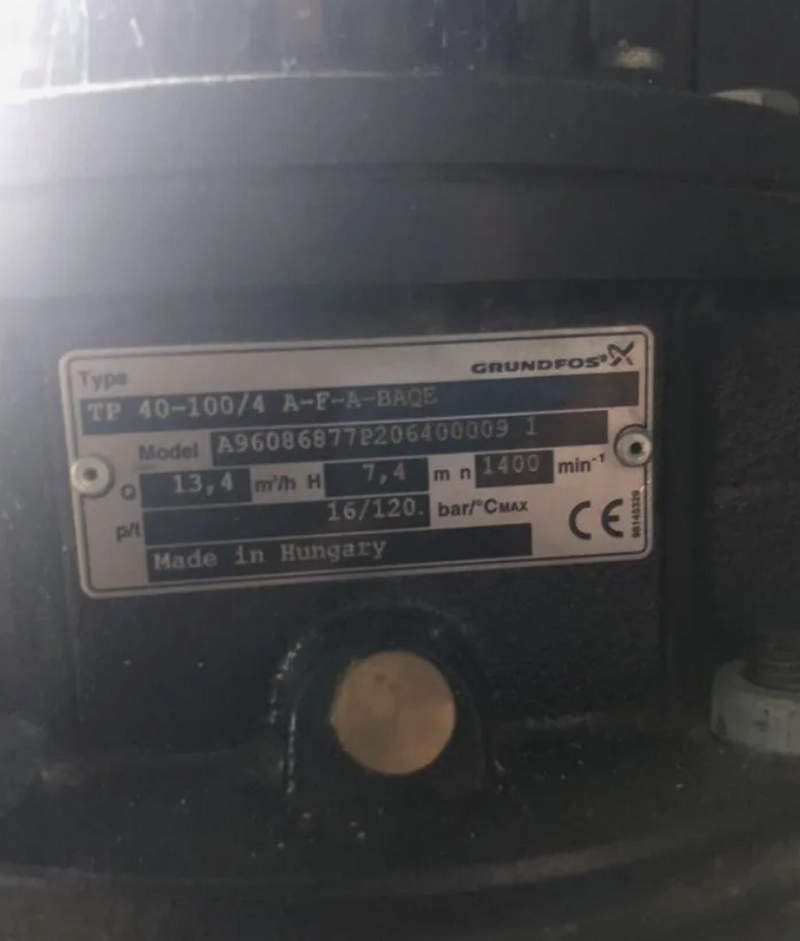

Технические характеристики
Типовые параметры насосов данного типоразмера можно представить следующим образом:
- условный диаметр присоединительных патрубков — около 40 мм,
- производительность — ориентировочно от 2 до 25 м3/ч,
- создаваемый напор — примерно от 4 до 50 м,
- номинальная мощность электродвигателя — приблизительно от 0,25 до 4,0 кВт,
- частота питающей сети — 50 Гц,
- питание трехфазных исполнений — обычно 3 × 380–415 В,
- питание отдельных однофазных исполнений — около 1 × 220–240 В,
- температура окружающей среды — как правило, до +40 C,
- класс изоляции электродвигателя — F,
- степень защиты электродвигателя — типично IP55,
- монтажное положение — разрешенное изготовителем с правильной ориентацией двигателя,
- перекачиваемая среда — чистая маловязкая жидкость без твердых абразивных и длинноволокнистых примесей.
Рабочая точка определяется пересечением напорно-расходной характеристики насоса и гидравлической характеристики трубопровода. При увеличении расхода развиваемый напор обычно уменьшается, поэтому эксплуатационный режим должен находиться в допустимой зоне кривой. Для двигателя важны стабильное напряжение, штатная частота сети и отсутствие перегрузки.
Особенности конструкции

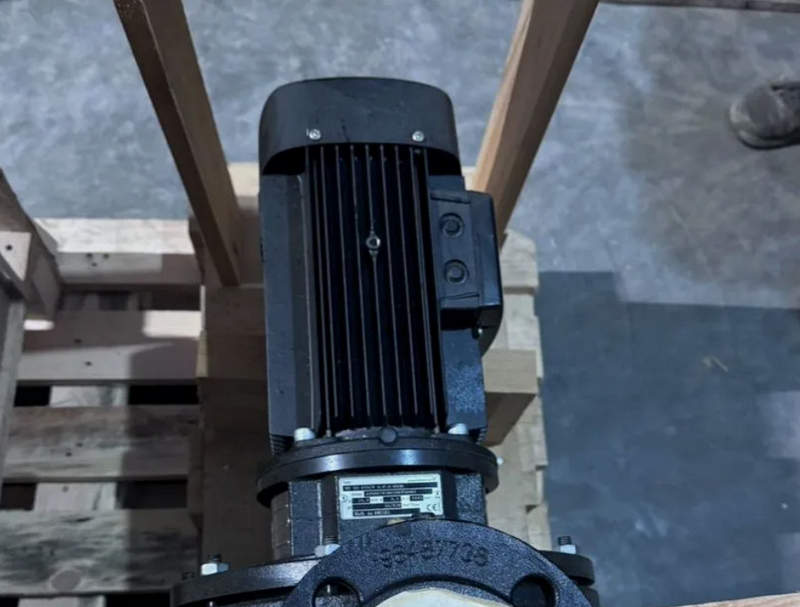

Конструкция Grundfos TP 40 основана на одноступенчатой центробежной гидравлической схеме. Жидкость поступает через входной патрубок к центральной части рабочего колеса, захватывается лопатками и под действием центробежных сил перемещается к периферии. В корпусе часть скоростной энергии потока преобразуется в давление, после чего среда направляется в напорный патрубок. Соосное расположение входа и выхода упрощает встраивание насоса в прямолинейный участок трубопровода. Рабочее колесо закрепляется на валу электродвигателя. Уплотнение вала препятствует утечке жидкости из гидравлической части. Корпус воспринимает внутреннее давление, а фланцевые соединения обеспечивают жесткое присоединение к системе. Электродвигатель охлаждается окружающим воздухом, поэтому при монтаже требуется сохранять свободный теплообмен. Компоновка рассчитана на тепловые пункты, насосные узлы и технологические установки.
Принципы и режимы работы
Работа основана на преобразовании механической энергии вращения в гидравлическую энергию потока. После запуска электродвигателя вал разгоняет рабочее колесо до номинальной частоты, в центральной зоне формируется пониженное давление, а жидкость поступает во входной канал. Далее она ускоряется между лопатками и покидает колесо с повышенной скоростью. Основные эксплуатационные режимы включают:
- работу при постоянной частоте вращения и расходе, заданном сопротивлением системы,
- работу с изменяющимся расходом при открытии и закрытии регулирующей арматуры,
- работу с частотным преобразователем, если конкретное исполнение допускает такое управление,
- параллельную работу нескольких насосов для увеличения суммарной подачи,
- резервную схему, при которой один агрегат работает, а второй готов к включению,
- кратковременный переходный режим при запуске и остановке электродвигателя.
Области применения
Наиболее характерными направлениями являются:
- перемещение охлажденной воды в контурах кондиционирования,
- работа в системах теплоснабжения и распределения теплоносителя,
- подача воды в технологических контурах предприятий,
- циркуляция жидкости в теплообменном оборудовании,
- применение в повысительных и распределительных насосных узлах,
- использование в системах с постоянным или переменным гидравлическим сопротивлением.
Таким образом, Grundfos TP 40 представляет собой линейный вертикальный центробежный насос для циркуляции и транспортировки жидкостей в инженерных и промышленных установках. Его параметры определяются конкретным исполнением, однако для типоразмера характерны присоединения около 40 мм, производительность до нескольких десятков кубических метров в час, напор до нескольких десятков метров и электродвигатели мощностью от долей до нескольких киловатт. Эксплуатация требует соблюдения рабочих диапазонов по давлению, температуре, расходу и электрическим параметрам.
