Насос Grundfos SQ 65: технические возможности и эксплуатационные преимущества
Grundfos SQ 3-65 относится к компактным многоступенчатым погружным насосам скважинного типа, предназначенным для перекачивания чистой воды из источников малого диаметра. Конструкция объединяет гидравлическую часть, электродвигатель и встроенные электронные защиты. Небольшой наружный диаметр позволяет устанавливать агрегат в узких скважинах, а многоступенчатая схема обеспечивает стабильный напор при умеренной производительности.
Технические характеристики
Ниже перечислены основные рабочие параметры исполнения Grundfos SQ 3-65, определяющие условия его эксплуатации и гидравлические возможности:
- номинальная подача составляет около 3 м3/ч,
- номинальный напор находится в диапазоне примерно 60–65 м водяного столба,
- максимальная подача в рабочей зоне достигает приблизительно 4–4,5 м3/ч,
- наружный диаметр корпуса составляет около 74 мм, что соответствует трехдюймовому классу,
- питание электродвигателя выполняется от однофазной сети 1 × 200–240 В,
- частота питающей сети составляет 50 Гц,
- номинальная мощность двигателя составляет порядка 1,15 кВт,
- допустимая температура перекачиваемой воды обычно составляет до +35 C,
- максимальная глубина погружения может достигать 150 м при соблюдении требований монтажа,
- допустимое содержание песка в воде составляет ориентировочно до 50 г/м3,
- присоединение напорной линии выполняется через резьбовой выход соответствующего типоразмера,
- электронный мягкий пуск ограничивает пусковой ток и снижает механическую нагрузку на вал и рабочие органы.
Гидравлическая часть формирует давление последовательно на нескольких ступенях. При вращении рабочих колес вода получает кинетическую энергию, которая в направляющих аппаратах преобразуется в давление. Каждая следующая ступень повышает общий напор. Реальная рабочая точка определяется пересечением характеристики насоса и сопротивления системы, поэтому фактические значения подачи и давления зависят от глубины скважины, диаметра труб и требуемого давления у потребителя.
Особенности конструкции

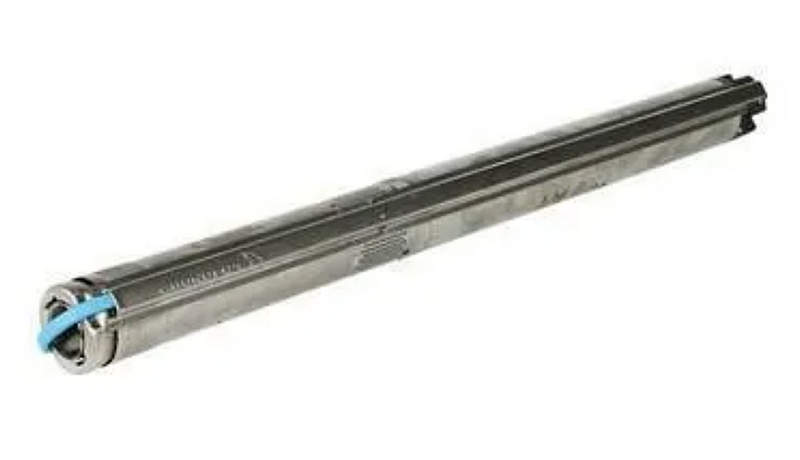

Конструкция Grundfos SQ 3-65 выполнена по многоступенчатой схеме с последовательно расположенными рабочими колесами и направляющими аппаратами. Узкий цилиндрический корпус обеспечивает монтаж в скважинах ограниченного диаметра. Рабочие элементы гидравлической части изготовлены из материалов, устойчивых к длительному контакту с водой. Электродвигатель расположен в нижней части агрегата и передает вращающий момент на общий вал. Встроенная электроника обеспечивает плавный разгон, контроль электрических параметров и защитное отключение. Предусмотрена защита от сухого хода, перегрузки, перегрева и отклонений питающего напряжения. Обратный клапан препятствует обратному движению воды после остановки и уменьшает вероятность гидравлических ударов.
Режимы и принципы работы
Ключевые режимы работы насоса связаны с изменением расхода, давления и состояния водоисточника. Ниже представлены основные процессы эксплуатации:
- при штатном водоразборе насос создает расход в пределах рабочей характеристики и подает воду по напорной магистрали,
- при запуске электронная система плавно увеличивает частоту вращения, уменьшая бросок тока и динамическую нагрузку,
- при недостатке воды защита от сухого хода прекращает работу двигателя, предотвращая перегрев гидравлической части,
- при перегрузке или заклинивании система контроля отключает питание,
- при повышенной температуре двигателя срабатывает тепловая защита,
- при восстановлении допустимых условий оборудование возвращается к нормальному режиму в соответствии с логикой автоматики,
- при остановке обратный клапан удерживает водяной столб в напорной линии.
Области применения
Эксплуатационные свойства SQ 3-65 позволяют использовать его в инженерных системах, где требуется стабильная подача чистой воды из скважины:
- автономное водоснабжение частных домов и малоэтажных объектов,
- подача воды из скважин в гидроаккумуляторы и накопительные резервуары,
- организация полива садовых, тепличных и сельскохозяйственных участков,
- наполнение технологических и хозяйственных емкостей,
- создание давления в локальных сетях водоснабжения,
- подача воды к удаленным точкам потребления при перепаде высот,
- использование в хозяйственных системах, где важны компактный диаметр и высокий напор.
Таким образом, Grundfos SQ 3-65 представляет собой компактный многоступенчатый скважинный насос с номинальной подачей около 3 м3/ч и напором порядка 60–65 м. Сочетание узкого корпуса, плавного пуска, встроенных защит и многоступенчатой гидравлики делает его пригодным для автономных систем водоснабжения, полива и подачи воды в резервуары. При эксплуатации необходимо учитывать глубину скважины, динамический уровень воды, сопротивление трубопровода и содержание механических примесей. Компания «Олниса» поставляет насосное и другое промышленное оборудование. Поставка продукции Grundfos через «Олниса» позволяет приобретать оборудование для предприятий и инженерных систем.
