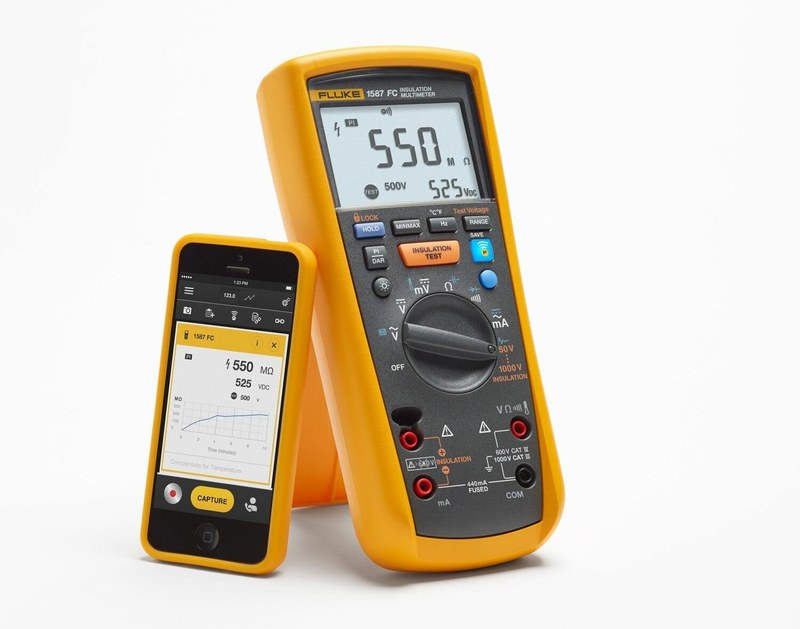

Fluke 1587 FC — универсальный мультиметр для проверки изоляции и электрических систем
При техническом обслуживании электрооборудования нередко приходится последовательно выполнять несколько разных проверок: измерять рабочее напряжение, искать обрыв, контролировать сопротивление цепи, оценивать температуру и отдельно испытывать состояние изоляции повышенным постоянным напряжением. Fluke 1587 FC объединяет эти операции в одном переносном приборе, совмещая функции цифрового True-RMS мультиметра и профессионального измерителя сопротивления изоляции. Для материала используется специальное исполнение FLK-1587FC-TLPV1 с Part № 6116138. Помимо самого прибора, оно включает комплект TLPV1 для подключения к разъемам MC4, благодаря чему мультиметр удобно применять при диагностике фотоэлектрических цепей и другого оборудования, где используются соответствующие соединители.
Технические характеристики
К основным параметрам Fluke 1587 FC в исполнении FLK-1587FC-TLPV1 относятся:
- тип прибора — цифровой мультиметр и измеритель сопротивления изоляции,
- модель — Fluke 1587 FC,
- исполнение комплекта — FLK-1587FC-TLPV1,
- Part № — 6116138,
- диапазон измерения сопротивления изоляции — от 0,01 МОм до 2 ГОм,
- испытательные напряжения изоляции — 50, 100, 250, 500 и 1000 В,
- номинальный ток испытания изоляции — 1 мА,
- автоматический разряд емкостной нагрузки — предусмотрен,
- блокировка испытания при обнаружении напряжения выше 30 В — предусмотрена,
- максимальное измеряемое переменное напряжение — 1000 В,
- максимальное измеряемое постоянное напряжение — 1000 В,
- измерение сопротивления мультиметром — до 50 МОм,
- измерение емкости — до 9999 мкФ,
- измерение температуры — от -40 до +537 °C,
- измерение частоты — предусмотрено,
- обработка переменных сигналов — True-RMS,
- низкочастотный фильтр для частотных приводов — предусмотрен,
- тесты PI и DAR — поддерживаются,
- беспроводные функции — Fluke Connect,
- рабочая температура — от -20 до +55 °C,
- температура хранения — от -40 до +60 °C,
- категория безопасности — CAT III 1000 В,
- категория безопасности — CAT IV 600 В,

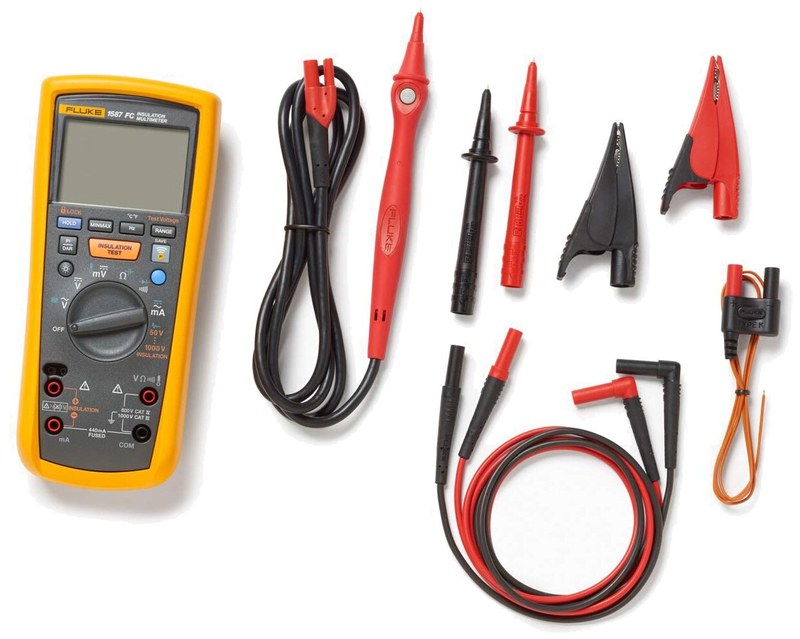

- комплектные дополнительные провода — TLPV1 с MC4-разъемами.
Особенности конструкции
Fluke 1587 FC отличается от обычного цифрового мультиметра тем, что его измерительная схема дополнена отдельным высоковольтным трактом для проверки изоляции. При выборе соответствующего режима прибор подает на испытываемый объект постоянное напряжение 50, 100, 250, 500 либо 1000 В и определяет сопротивление изоляционного слоя. Такой подход позволяет одним устройством обслуживать кабели, двигатели, обмотки, распределительные компоненты и другую электротехническую аппаратуру. Безопасность испытания повышается за счет контроля напряжения на входных клеммах. Если до запуска теста прибор обнаруживает более 30 В, проверка изоляции блокируется. После измерения подключенная емкостная нагрузка автоматически разряжается; для емкости до 1 мкФ производитель указывает время разряда менее половины секунды. Это уменьшает вероятность сохранения опасного остаточного потенциала после завершения проверки. В обычном мультиметровом режиме 1587 FC работает с переменным и постоянным напряжением, сопротивлением, частотой, емкостью и температурой. True-RMS необходим при диагностике цепей с искаженной формой сигнала. Для приводной техники предусмотрен отдельный низкочастотный фильтр, который помогает выполнять измерения в системах с частотным регулированием. Еще одна важная часть конструкции — беспроводная связь Fluke Connect.
Области применения
Fluke 1587 FC FLK-1587FC-TLPV1 может использоваться для следующих диагностических операций:
- проверка сопротивления изоляции кабелей,
- диагностика электродвигателей,
- испытание обмоток электрических машин,
- контроль распределительных устройств,
- обслуживание частотно-регулируемых приводов,
- измерение напряжения до 1000 В,
- поиск нарушений изоляционного слоя,
- контроль сопротивления электрических цепей,
- измерение емкости конденсаторов,
- температурная диагностика с термопарой,
- проверка фотоэлектрических цепей с MC4,
- плановое профилактическое обслуживание электрооборудования.
Компания «Олниса» поставляет измерительные приборы Fluke для промышленной диагностики и обслуживания электрооборудования. В номенклатуре может быть представлен Fluke 1587 FC в исполнении FLK-1587FC-TLPV1 Part № 6116138 с дополнительными измерительными проводами MC4. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку измерительного оборудования по всей территории России.
Преимущества
К преимуществам Fluke 1587 FC FLK-1587FC-TLPV1 относятся:
- совмещение мультиметра и мегаомметра в одном корпусе,
- измерение сопротивления изоляции до 2 ГОм,
- пять испытательных напряжений от 50 до 1000 В,
- True-RMS для работы с искаженными сигналами,
- низкочастотный фильтр для частотных приводов,
- контроль температуры от -40 до +537 °C,
- измерение емкости до 9999 мкФ,
- поддержка тестов PI и DAR,
- автоматический разряд после испытания изоляции,
- блокировка теста при наличии опасного напряжения,
- беспроводная работа с Fluke Connect,
- категория безопасности CAT III 1000 В,
- категория безопасности CAT IV 600 В,
- комплект TLPV1 с разъемами MC4,
- возможность использования одного прибора для профилактических и ремонтных измерений.
Таким образом, Fluke 1587 FC в исполнении FLK-1587FC-TLPV1 Part № 6116138 представляет собой универсальный диагностический прибор для ситуаций, когда обычного мультиметра недостаточно. Он позволяет оценивать рабочие электрические параметры и проводить полноценные испытания изоляции напряжением до 1000 В, не переключаясь между несколькими отдельными измерителями.
