Eliwell IDPlus 961 ICE BANK — контроллер для точного управления аккумуляцией холода

В холодильной технике температура не всегда является единственным параметром, по которому определяется состояние процесса. В системах накопления холода важно контролировать сам этап образования льда и не допускать неконтролируемого наращивания ледяного слоя. Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 разработан именно для таких задач и отличается от стандартных температурных регуляторов серии специализированной логикой работы. Контроллер может отслеживать наличие водоледяной смеси, контролировать толщину сформировавшегося льда и одновременно выполнять температурное регулирование. Для измерения применяется вход, совместимый с датчиком NTC либо специализированным датчиком L56. Прибор питается от сети 230 В AC и управляет нагрузкой через одно силовое реле SPST мощностью до 2 HP.

Технические характеристики

Основные параметры Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 представлены ниже:

• тип оборудования — электронный контроллер холодильной установки,
• серия — Eliwell IDPlus 961,
• исполнение — ICE BANK,
• код продукции — IDP17DB70EA00,
• назначение — управление процессом накопления холода и температурой,
• напряжение питания — 230 В AC,
• максимальное собственное потребление — 3 Вт по данным карточки продукции,
• количество аналоговых входов — 1,
• совместимые датчики — NTC или L56,
• количество дискретных входов — 0,
• количество силовых выходов — 1,
• тип выходного реле — SPST,
• характеристика выхода — 2 HP, 12(12) А при 250 В AC,
• дисплей — светодиодный, три цифры и знак,
• разрешение индикации — 1 или 0,1 °C,
• измерительный диапазон — от -55 до +150 °C,
• точность — лучше 0,5 % полной шкалы плюс один разряд,
• последовательный интерфейс — TTL,
• количество последовательных портов — 1,
• монтаж — щитовой,
• размер монтажного отверстия — 71×29 мм,
• габариты корпуса — 79×37×59 мм,
• масса нетто — 230 г,
• рабочая температура окружающей среды — от -5 до +55 °C,
• температура хранения — от -30 до +85 °C,
• допустимая влажность — 10–90 % без образования конденсата.

Особенности конструкции

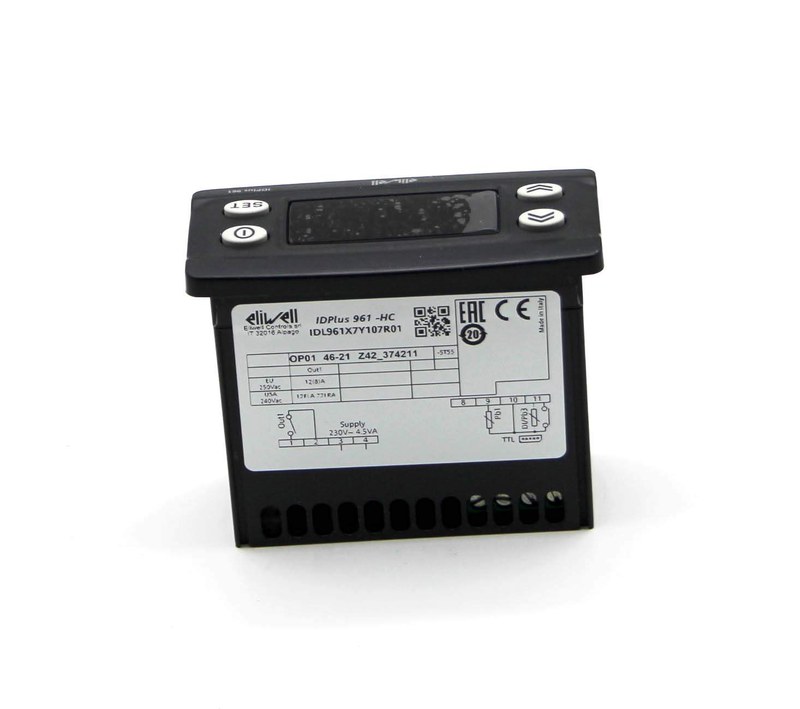

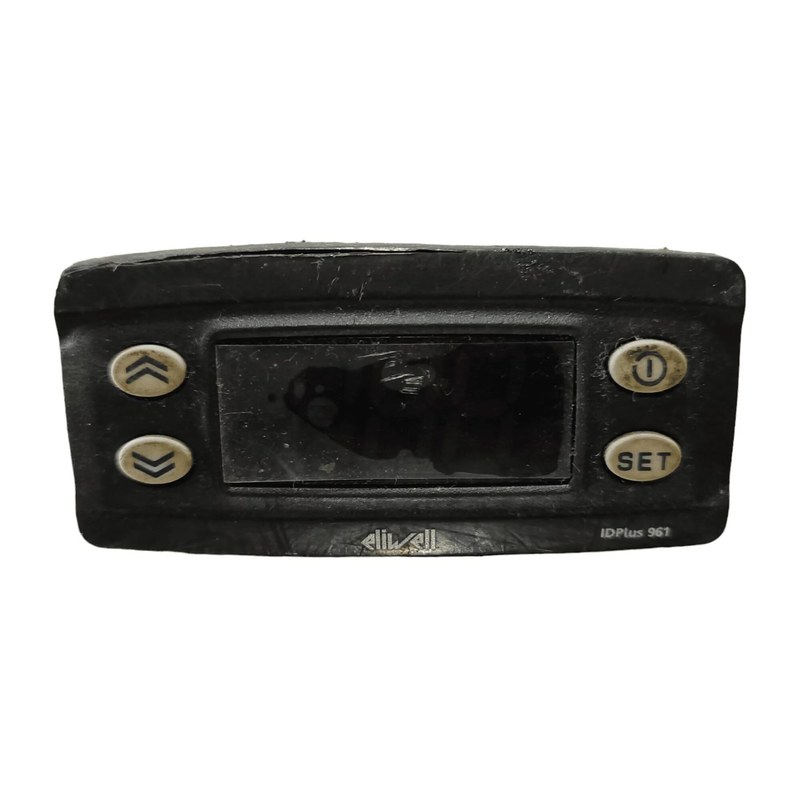

IDPlus 961 ICE BANK построен как самостоятельный панельный регулятор, который устанавливается непосредственно в корпус холодильной машины или щит управления. Лицевая часть остается доступной оператору, а силовые и сигнальные соединения размещаются внутри оборудования. Трехразрядный LED-дисплей используется для отображения измеряемого значения, рабочих состояний и параметров настройки. Главное отличие модификации IDP17DB70EA00 заключается в назначении измерительного канала. Контроллер работает не только как обычный терморегулятор, но и поддерживает специальную логику контроля ледяного аккумулятора. Eliwell указывает для исполнения функции определения наличия водоледяной смеси, контроля толщины льда и регулирования температуры. Именно поэтому вход допускает подключение не только NTC, но и датчика L56. Выходная часть состоит из одного электромеханического реле. Через него контроллер может формировать команду для компрессорного контура или соответствующей силовой цепи холодильного оборудования. Нормальный режим определяется заданными параметрами и сигналом датчика: после достижения предусмотренного состояния алгоритм изменяет положение выходного контакта. Отдельного дискретного входа у этой модификации нет, что также отличает ее от стандартных IDPlus 961 NTC. Конструкция сосредоточена на специализированном измерительном контуре и управлении одним основным исполнительным каналом.

Области применения

Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 может применяться в специализированных холодильных системах:

• аккумуляторы холода с образованием льда,
• установки Ice Bank,
• оборудование с водоледяным накопителем,
• охладители напитков,
• системы технологического охлаждения,
• холодильные установки с контролем ледяного слоя,
• оборудование с датчиком L56,
• компактные холодильные агрегаты,
• встроенные панели управления холодильными машинами,
• системы, где требуется совмещать контроль льда и температуры.

Компания «Олниса» поставляет контроллеры Eliwell и компоненты для холодильной автоматики. В номенклатуре может быть представлен Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 с питанием 230 В AC, специализированным измерительным входом и силовым релейным выходом. По оборудованию доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

К преимуществам Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 относятся:

• специализация под системы накопления холода,
• контроль наличия водоледяной смеси,
• контроль толщины ледяного слоя,
• совмещение контроля льда и температуры,
• поддержка датчиков NTC и L56,
• силовое реле 2 HP,
• питание непосредственно от сети 230 В AC,
• низкое собственное энергопотребление,
• компактный щитовой формат 79×37×59 мм,
• стандартный монтажный вырез 71×29 мм,
• LED-индикация с разрешением до 0,1 °C,
• TTL-интерфейс для сервисного подключения,
• возможность работы с Unicard и Copy Card,
• подключение к средствам мониторинга TelevisSystem ModBus,
• рабочий диапазон окружающей температуры до +55 °C.

Таким образом, Eliwell IDPlus 961 ICE BANK IDP17DB70EA00 представляет собой специализированное исполнение семейства IDPlus 961 для холодильных систем, где необходимо контролировать не только температуру, но и процесс формирования запаса холода в виде льда. Возможность работы с NTC или L56, отдельная логика контроля ледяного слоя и релейный выход 2 HP делают эту версию существенно отличающейся от обычных температурных вариантов IDPlus 961. Компания «Олниса» поставляет контроллеры Eliwell для холодильной автоматики, предоставляет технические консультации по характеристикам продукции и обеспечивает оперативную доставку по России.
