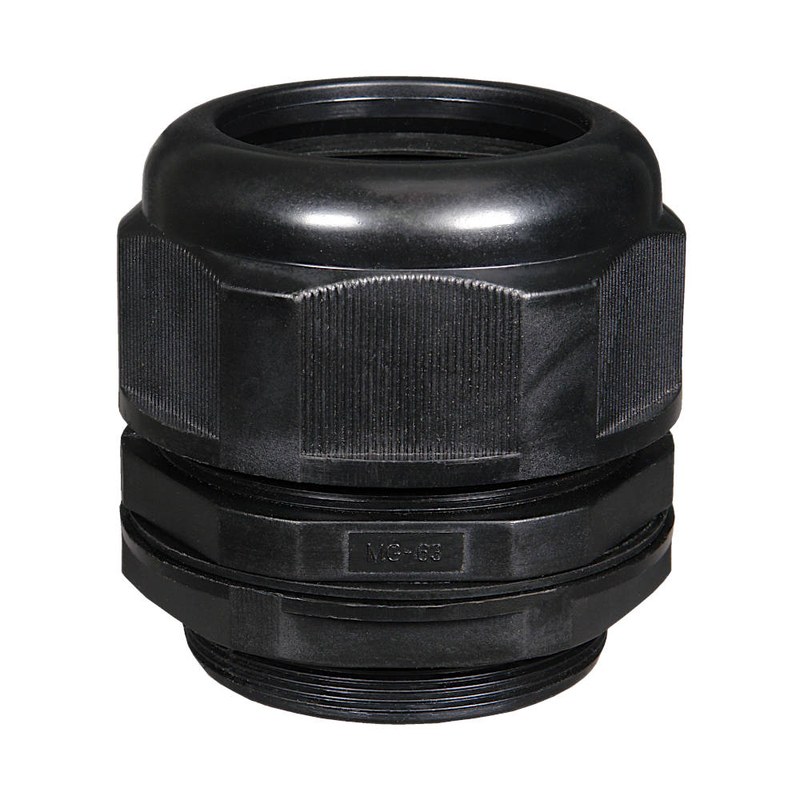

Кабельный ввод DEKraft КВ102-63-IP68 32167DEK для кабеля 40–52 мм

При вводе силового или управляющего кабеля внутрь электротехнического корпуса важно не только провести проводник через стенку, но и зафиксировать его, ограничить механическое воздействие на оболочку и закрыть монтажное отверстие от попадания загрязнений и влаги. Для этих задач применяется кабельный ввод DEKraft КВ102-63-IP68 32167DEK, рассчитанный на кабели большого наружного диаметра.

Технические характеристики

Ниже рассмотрим основные параметры DEKraft КВ102-63-IP68 32167DEK:

• тип изделия — резьбовой кабельный ввод,
• серия — DEKraft КВ-102,
• модель — КВ102-63-IP68,
• код продукции — 32167DEK,
• типоразмер — MG 63,
• номинальная метрическая резьба — M63,
• шаг резьбы — 1,5 мм,
• подходящий наружный диаметр кабеля — 40–52 мм,
• степень защиты — IP68,
• основной материал — пластик,
• материал конструкционных элементов — термостойкий нейлон,
• материал уплотнителя и прокладки — неопрен,
• цвет — серый,
• наличие контргайки — предусмотрено,
• наружный размер шестигранника — 74 мм,
• рабочая температура по данным поставщиков — от -40 до +100 °C,
• исполнение для плоского кабеля — нет,
• взрывозащищенное исполнение — нет,
• количество изделий в заводской упаковке — 4 шт.

Особенности конструкции

DEKraft КВ102-63-IP68 выполнен как разборный ввод, в котором каждый элемент выполняет собственную функцию. Корпус проходит через подготовленное отверстие стенки шкафа или коробки и фиксируется гайкой. Внутри располагается уплотняющий узел, взаимодействующий непосредственно с внешней оболочкой введенного кабеля. При затягивании прижимной части уплотнение равномерно охватывает кабель по окружности и одновременно препятствует его свободному перемещению. Основные жесткие элементы серии КВ-102 изготовлены из нейлона, устойчивого к нагреву, а уплотнитель и прокладка выполнены из неопрена. Такое сочетание позволяет совместить механическую фиксацию с герметизацией прохода через стенку электротехнического корпуса. Производитель также указывает химическую стойкость кабельных вводов серии к соленой воде, слабым кислотам, спиртам, маслам, нефтепродуктам и ряду распространенных растворителей. Размер M63 относится к крупным вариантам линейки КВ-102. Диапазон 40–52 мм позволяет использовать ввод с силовыми, многожильными и другими кабелями значительного наружного диаметра. При этом кабель не требуется разбирать или снимать с него внешнюю оболочку для прохождения через ввод: конструкция рассчитана на пропуск цельного кабеля с последующей механической фиксацией. Степень IP68 означает повышенную защищенность точки ввода от пыли и воды при соблюдении требований монтажа и использовании кабеля подходящего диаметра. Это особенно важно для шкафов, устанавливаемых в производственных помещениях, технических зонах и других местах, где оборудование подвергается воздействию влажности или загрязнений.

Области применения

DEKraft КВ102-63-IP68 32167DEK может применяться для организации кабельного ввода в различное электротехническое оборудование:

• распределительные щиты,
• шкафы управления,
• шкафы автоматики,
• ответвительные коробки,
• силовые электрощиты,
• корпуса промышленного оборудования,
• клеммные шкафы,
• ввод силовых кабелей большого диаметра,
• ввод многожильных кабелей,
• защита места прохождения кабеля через стенку корпуса,
• оборудование с повышенными требованиями к защите от пыли и влаги.

Компания «Олниса» поставляет электротехническое оборудование DEKraft и комплектующие для сборки распределительных и управляющих шкафов. В номенклатуре может быть представлен кабельный ввод DEKraft КВ102-63-IP68 32167DEK для кабелей наружным диаметром 40–52 мм. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку электротехнических компонентов по всей территории России.

Преимущества

К основным преимуществам DEKraft КВ102-63-IP68 32167DEK относятся:

• широкий диапазон подходящего кабеля от 40 до 52 мм,
• крупная метрическая резьба M63,
• высокая степень защиты IP68,
• фиксация кабеля непосредственно в точке ввода,
• ограничение механической нагрузки на место прохождения кабеля,
• неопреновое уплотнение,
• корпусные элементы из термостойкого нейлона,
• стойкость к соленой воде и слабым кислотам,
• стойкость к маслам и нефтепродуктам,
• возможность ввода кабеля без демонтажа его наружной оболочки,
• контргайка в составе конструкции,
• применение в щитовом и промышленном оборудовании.

Таким образом, DEKraft КВ102-63-IP68 32167DEK представляет собой кабельный ввод крупного типоразмера для организации защищенного прохода кабеля через стенку электротехнического корпуса. Исполнение M63 рассчитано на наружный диаметр 40–52 мм, а конструкция с нейлоновыми деталями и неопреновым уплотнением одновременно обеспечивает фиксацию и герметизацию точки ввода.
