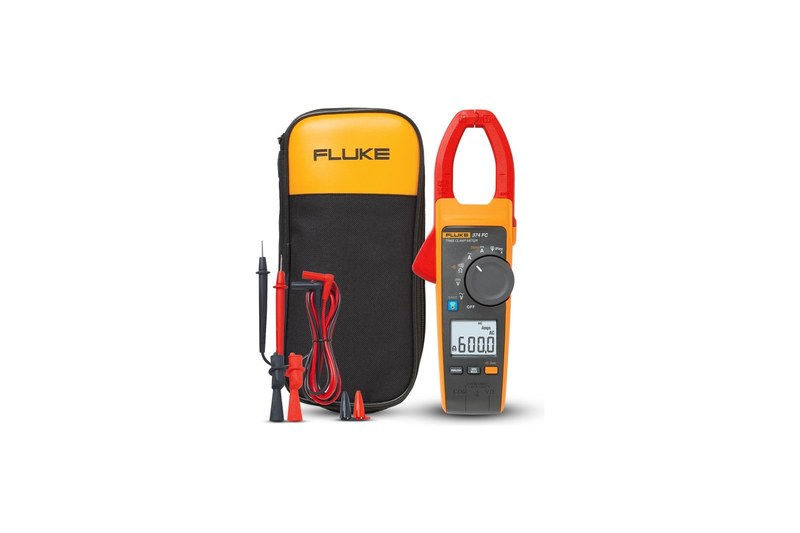

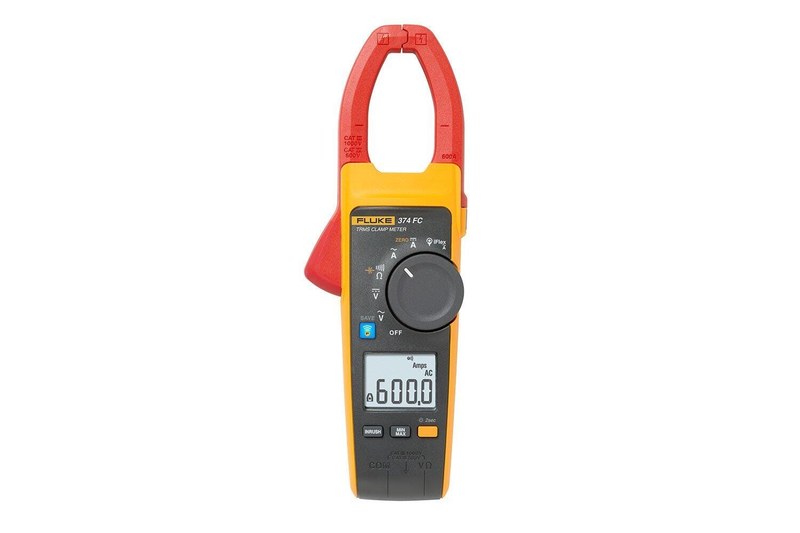

Fluke 374 FC — токовые клещи для быстрой диагностики силовых цепей
Измерение нагрузки на работающей линии не обязательно требует отключения оборудования и разрыва проводника. Fluke 374 FC 4696001 позволяет определить переменный или постоянный ток непосредственно через охват кабеля измерительными клещами. Такой способ особенно удобен при проверке электродвигателей, распределительных шкафов и силовых цепей, где остановка оборудования нежелательна.
Технические характеристики
Основные параметры Fluke 374 FC 4696001 представлены ниже:
- тип прибора — цифровые токовые клещи True-RMS,
- модель — Fluke 374 FC,
- артикул исполнения — 4696001,
- измерение переменного тока клещами — до 600 А,
- измерение постоянного тока клещами — до 600 А,
- разрешение по току — 0,1 А,
- измерение переменного тока с дополнительным iFlex — до 2500 А,
- измерение переменного напряжения — до 1000 В,
- измерение постоянного напряжения — до 1000 В,
- диапазон сопротивления — до 6000 Ом,
- диапазон емкости — до 1000 мкФ,
- максимальное раскрытие губок — 34 мм,
- обработка переменного сигнала — True-RMS,
- фиксация пускового тока — предусмотрена,
- регистрация MIN/MAX/AVG — предусмотрена,
- беспроводная передача показаний — Fluke Connect,
- категория безопасности — CAT III 1000 В,
- категория безопасности — CAT IV 600 В,
- рабочая температура — от -10 до +50 °C,
- температура хранения — от -40 до +60 °C,
- максимальная рабочая высота — 3000 м,
- питание — 2 батареи AA,
- габариты — 249×85×45 мм,
- масса — 395 г.
Особенности конструкции
Основной измерительный узел Fluke 374 FC расположен в разъемных губках шириной до 34 мм. Проводник охватывается без повреждения изоляции, после чего прибор определяет создаваемое током магнитное поле. Эта схема позволяет проверять действующую линию без последовательного подключения амперметра и существенно сокращает время диагностики. Для переменных величин используется расчет истинного среднеквадратического значения True-RMS. Такая обработка особенно важна в современных сетях, где нагрузка создается частотными преобразователями, импульсными блоками питания и другой электронной техникой. Форма тока в подобных цепях может значительно отличаться от идеальной синусоиды, поэтому обычное усреднение способно давать менее корректный результат. Штатные клещи рассчитаны на ток до 600 А. Если требуется охватить крупную шину, пучок проводников или кабель в стесненном шкафу, к 374 FC можно подключить гибкий датчик iFlex. Он расширяет диапазон переменного тока до 2500 А и позволяет заводить тонкую гибкую петлю туда, где жесткие губки использовать неудобно. Сам iFlex для модели 374 FC относится к дополнительным принадлежностям. Через измерительные провода прибор используется как мультиметр. Верхняя граница напряжения достигает 1000 В, сопротивления — 6000 Ом, емкости — 1000 мкФ. Режим пускового тока помогает фиксировать кратковременную нагрузку при запуске двигателя, а MIN/MAX/AVG позволяет наблюдать изменение электрического параметра во времени. Отдельное отличие модели — Fluke Connect. Измеренное значение передается по беспроводной связи на совместимое мобильное устройство. Благодаря этому оператор может установить клещи в точке измерения и контролировать показания на расстоянии, не удерживая прибор непосредственно возле проводников.
Области применения
Fluke 374 FC 4696001 подходит для электротехнических и сервисных задач:
- диагностика трехфазных электродвигателей,
- контроль нагрузки распределительных линий,
- проверка токов по отдельным фазам,
- обслуживание насосного оборудования,
- поиск перегруженных кабельных цепей,
- проверка электрических шкафов,
- контроль постоянного тока,
- измерение напряжения в силовых сетях,
- фиксация пусковых токов,
- проверка сопротивления цепей,
- измерение емкости,
- работа с крупными проводниками через дополнительный iFlex,
- дистанционное наблюдение показаний через Fluke Connect.
Компания «Олниса» поставляет измерительные приборы Fluke для промышленного обслуживания, энергетики и диагностики электрического оборудования. В номенклатуре может быть представлен Fluke 374 FC 4696001 для измерения постоянного и переменного тока без разрыва силовой цепи. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку измерительного оборудования по всей территории России.
Преимущества
Основными преимуществами Fluke 374 FC 4696001 являются:
- измерение AC и DC до 600 А штатными клещами,
- контроль тока без разрыва проводника,
- расширение диапазона переменного тока до 2500 А с iFlex,
- True-RMS для искаженных электрических сигналов,
- измерение AC/DC-напряжения до 1000 В,
- контроль сопротивления до 6000 Ом,
- измерение емкости до 1000 мкФ,
- функция регистрации пускового тока,
- режимы MIN/MAX/AVG,
- раскрытие клещей до 34 мм,
- беспроводная передача данных Fluke Connect,
- категория безопасности CAT III 1000 В,
- категория безопасности CAT IV 600 В,
- работа при температуре до -10 °C,
- питание от двух распространенных элементов AA.
Таким образом, Fluke 374 FC 4696001 предназначен для оперативной диагностики силовых цепей, когда ток необходимо измерить без отключения и разборки действующего оборудования. Клещи работают с AC и DC до 600 А, а дополнительный iFlex позволяет перейти к измерению переменного тока до 2500 А в труднодоступных местах.
