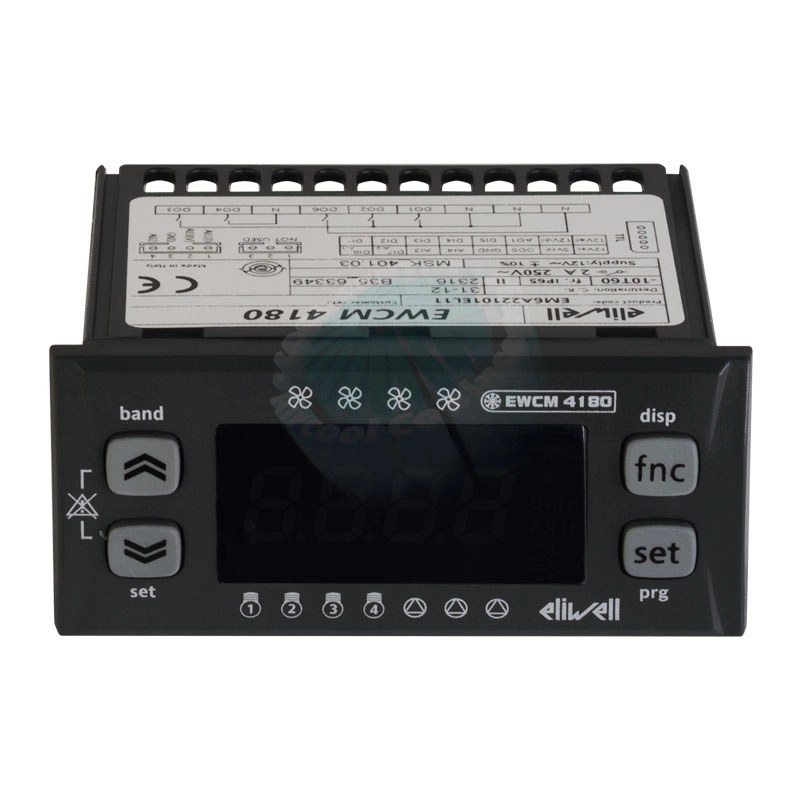

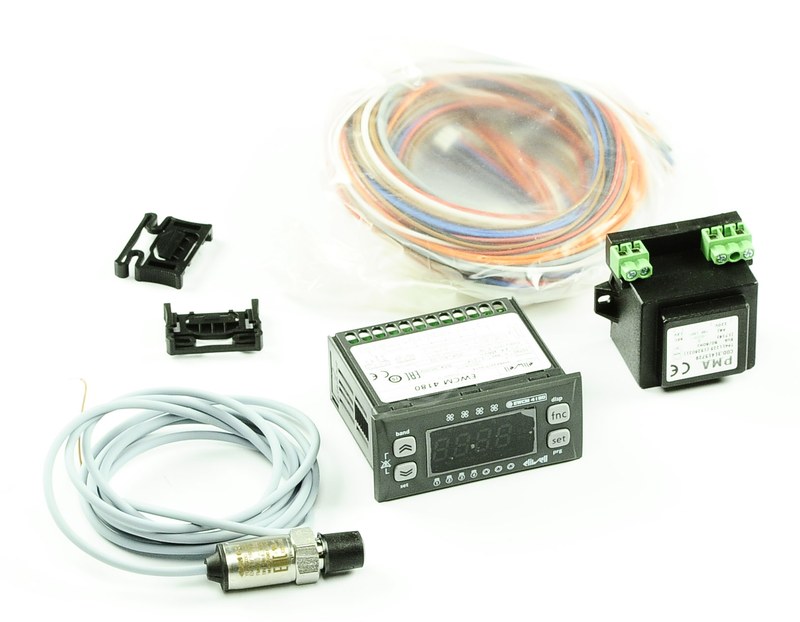

Eliwell EWCM 4180C — интеллектуальное управление компрессорной группой

Холодильная централь должна изменять свою производительность вслед за реальной нагрузкой: подключать необходимые ступени компрессоров, учитывать давление в контуре и корректировать работу конденсационной части. Eliwell EWCM 4180C EM6A22101EL10 объединяет эти функции в компактном панельном контроллере и позволяет построить централизованный алгоритм управления без применения нескольких независимых регуляторов. Модель относится к семейству EWCM 4000, разработанному для небольших и средних компрессорных агрегатов численностью до четырех компрессоров.

Технические характеристики

Основные параметры Eliwell EWCM 4180C EM6A22101EL10 представлены ниже:

• тип устройства — контроллер компрессорной централи,
• семейство — Eliwell EWCM 4000,
• модель — EWCM 4180C,
• код исполнения — EM6A22101EL10,
• область управления — компрессорные и конденсационные агрегаты,
• напряжение питания — 12 В AC,
• максимальная потребляемая мощность — 5 ВА,
• аналоговые входы — 2,
• поддерживаемые входные сигналы — 4–20 мА,
• поддерживаемый ратиометрический сигнал — 0–5 В,
• поддерживаемый сигнал напряжения — 0–10 В,
• подключение температурных датчиков — NTC,
• возможность использования аналогового канала как цифрового входа — предусмотрена,
• цифровые входы — 7 SELV,
• аналоговые выходы — 2,
• форматы аналоговых выходов — PWM Open Collector, 0–10 В, 4–20 мА либо 0–20 мА,
• цифровые выходы — 6,
• релейные каналы — 5 SPST по 2 А при 250 В AC,
• дополнительный выход — 1 Open Collector,
• индикация — четырехразрядный LED-дисплей,
• последовательный интерфейс — TTL,
• количество последовательных портов — 1,
• подключение Copy Card — поддерживается,
• интеграция с TelevisSystem — через дополнительный модуль,
• температура эксплуатации — от -5 до +60 °C,
• температура хранения — от -20 до +85 °C,
• относительная влажность — 10–90 % без конденсации,
• ширина корпуса — 32 мм,
• высота корпуса — 74 мм,
• глубина корпуса — 70 мм,
• масса нетто — 180 г.

Особенности конструкции

EWCM 4180C построен вокруг многоканальной входно-выходной архитектуры. Вместо жесткой привязки измерительного канала к одному типу датчика оба аналоговых входа допускают программную конфигурацию. В зависимости от схемы холодильной машины контроллер может получать токовый сигнал 4–20 мА от преобразователя давления, напряжение 0–10 В, ратиометрический сигнал 0–5 В либо данные от NTC-датчика. При необходимости канал может использоваться и как дискретный. Семь SELV-входов служат для контроля состояний внешних цепей. Через них в алгоритм можно вводить информацию о блокировках, защитах и текущем состоянии оборудования. Благодаря этому решение о включении очередной ступени может приниматься не только по измеренному параметру, но и с учетом доступности конкретных исполнительных элементов. Выходная часть сочетает дискретное и пропорциональное управление. Пять реле SPST подходят для ступенчатого переключения нагрузок, а Open Collector обеспечивает дополнительный электронный канал. Два аналоговых выхода могут формировать PWM или унифицированные сигналы 0–10 В, 4–20 мА и 0–20 мА.

Области применения

Eliwell EWCM 4180C EM6A22101EL10 может использоваться в следующих системах:

• небольшие компрессорные централи,
• холодильные станции средней производительности,
• агрегаты с количеством компрессоров до четырех,
• конденсационные установки,
• системы со ступенчатым включением компрессоров,
• централи с регулируемым компрессором,
• контуры управления вентиляторами конденсатора,
• супермаркетное холодильное оборудование,
• коммерческие холодильные установки,
• шкафы автоматики холодильных машин,
• системы с датчиками давления 4–20 мА,
• объекты с централизованным мониторингом холодильной установки.

Компания «Олниса» поставляет контроллеры Eliwell для холодильной автоматики, включая оборудование семейства EWCM 4000. В номенклатуре может быть представлен Eliwell EWCM 4180C EM6A22101EL10 с двумя универсальными аналоговыми входами, семью дискретными входами и комбинированной системой выходного управления. По оборудованию предоставляются технические консультации по характеристикам конкретной модификации. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

К преимуществам Eliwell EWCM 4180C EM6A22101EL10 относятся:

• управление компрессорной централью из одного компактного устройства,
• применение в системах численностью до четырех компрессоров,
• два многофункциональных аналоговых входа,
• поддержка сигналов 4–20 мА,
• работа с напряжением 0–10 В,
• совместимость с ратиометрическими преобразователями 0–5 В,
• подключение NTC-датчиков,
• семь SELV-входов для внешних состояний,
• пять релейных каналов,
• отдельный выход Open Collector,
• два регулирующих аналоговых выхода,
• поддержка PWM-управления,
• возможность формирования сигнала 0–20 мА,
• четырехразрядная LED-индикация,
• TTL-порт для сервисного обмена,
• поддержка Copy Card,
• возможность взаимодействия с TelevisSystem через дополнительный модуль,
• компактные размеры 32×74×70 мм,
• рабочая температура до +60 °C.

Таким образом, Eliwell EWCM 4180C EM6A22101EL10 рассчитан на холодильные системы, в которых несколько исполнительных устройств должны работать как единая регулируемая группа. Контроллер получает аналоговые и дискретные сигналы, управляет релейными нагрузками и формирует плавные выходные воздействия для оборудования, которому требуется пропорциональное регулирование. В отличие от простого температурного регулятора, EWCM 4180C выполняет функции центрального управляющего узла компрессорной установки. Компания «Олниса» поставляет оборудование Eliwell, предоставляет технические консультации по характеристикам продукции и обеспечивает оперативную доставку по России.
