Коммутатор Eltex MES2408C: надежное решение для построения корпоративной сети
Коммутатор Eltex MES2408C относится к управляемому сетевому оборудованию уровня доступа и предназначен для построения локальных сетей, подключения рабочих станций, серверов, точек доступа, IP-телефонии и других Ethernet-устройств. Аппаратная платформа ориентирована на непрерывную коммутацию трафика, сегментацию сети, контроль широковещательной активности и приоритизацию данных. Конструкция рассчитана на установку в телекоммуникационных шкафах и эксплуатацию в корпоративной, операторской или промышленной инфраструктуре.
Технические характеристики
Ниже перечислены основные параметры, определяющие пропускную способность, интерфейсные возможности и эксплуатационные свойства Eltex MES2408C:
- скорость медных портов — 10, 100 и 1000 Мбит/с,
- автоматическое согласование скорости — IEEE 802.3u/802.3ab,
- поддержка Auto MDI/MDIX — автоматическое определение типа кабеля,
- скорость SFP-интерфейсов — до 1000 Мбит/с,
- коммутационная матрица — порядка 24 Гбит/с,
- производительность пересылки — до 17,8 млн пакетов/с,
- размер Ethernet-кадра — до 10 240 байт,
- приоритетные очереди — 8 очередей на порт,
- напряжение питания — 220 В переменного тока, 50 Гц,
- тип исполнения — металлический корпус высотой 1U,
- рабочая температура — ориентировочно от 0 до +45 C.
Коммутация выполняется по принципу store-and-forward: устройство принимает кадр, проверяет его структуру и контрольную сумму, затем направляет данные в порт, соответствующий записи таблицы MAC-адресов. При отсутствии записи кадр передается в пределах допустимого широковещательного домена. Такой алгоритм препятствует распространению поврежденных пакетов.
Особенности конструкции

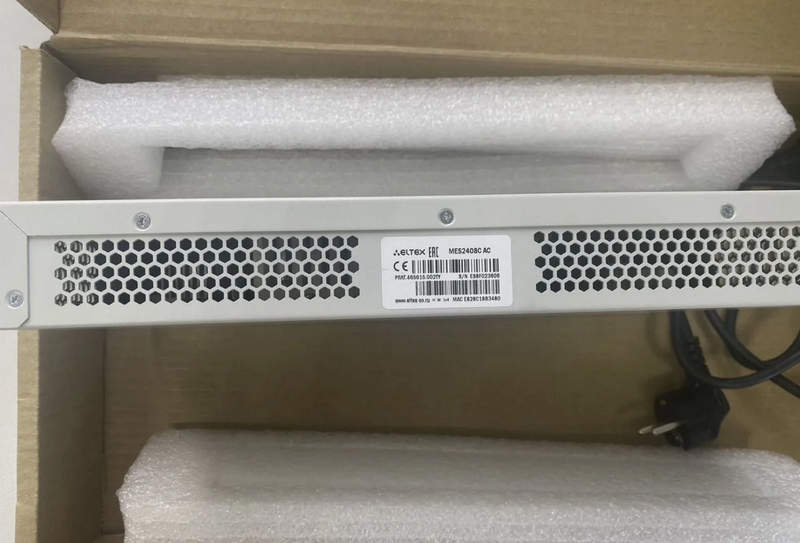

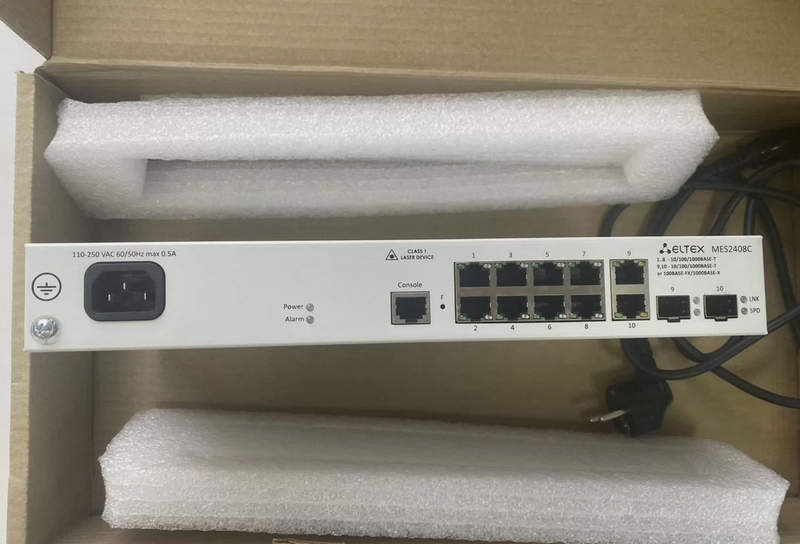

Аппаратная часть MES2408C объединяет коммутационный процессор, оперативную память, энергонезависимую память конфигурации, блок питания и Ethernet-интерфейсы. Передняя панель служит для подключения абонентских линий, оптических модулей и контроля состояния портов по светодиодной индикации. Комбинированные интерфейсы позволяют применять либо медный разъем, либо соответствующий ему SFP-слот, причем одновременно работает только один интерфейс пары. Металлический корпус выполняет механическую и экранирующую функцию, а вентиляционные каналы отводят тепло от электронных компонентов. Стоечное исполнение обеспечивает компактное размещение устройства в шкафу.
Режимы и сетевые функции
Ключевыми функциональными возможностями являются следующие режимы и механизмы управления трафиком:
- статическое и динамическое формирование таблицы MAC-адресов,
- создание VLAN по IEEE 802.1Q,
- назначение tagged и untagged портов в виртуальные сети,
- QoS с классификацией пакетов по восьми очередям,
- зеркалирование трафика для диагностики,
- IGMP Snooping для оптимизации multicast-потоков,
- LLDP для обмена сведениями между соседними устройствами,
- SNMP для централизованного наблюдения,
- системное журналирование событий.
Принципы работы
Работа коммутатора основана на анализе служебных полей Ethernet-кадров. После получения пакета устройство определяет адрес источника, обновляет MAC-таблицу и сопоставляет адрес назначения с выходным интерфейсом. При использовании VLAN анализируется тег 802.1Q, содержащий идентификатор виртуальной сети и сведения о приоритете. QoS распределяет кадры по очередям обслуживания, предоставляя больший приоритет чувствительному к задержкам трафику. Протоколы STP блокируют избыточные каналы при возникновении петли и восстанавливают резервный путь после изменения топологии. При агрегации соединения объединяются в логический канал.
Области применения
Eltex MES2408C используется в сетях, где необходимы управляемая коммутация и логическое разделение трафика:
- подключение серверов и сетевых хранилищ,
- организация VLAN для подразделений и сервисов,
- сети видеонаблюдения и передачи служебных данных,
- учебные и административные учреждения,
- промышленные объекты с Ethernet-инфраструктурой,
- телекоммуникационные шкафы распределительного уровня.
Таким образом, Eltex MES2408C представляет собой управляемый гигабитный коммутатор доступа, сочетающий медные и оптические интерфейсы, VLAN, приоритизацию трафика, защиту от сетевых петель и средства мониторинга. Аппаратная архитектура позволяет применять устройство в локальных сетях, где требуется контролируемая передача данных и стабильная работа соединений. Компания «Олниса» поставляет Eltex MES2408C для предприятий и инфраструктурных объектов.
