Кнопки EMAS 4А: надежные элементы промышленного управления
Кнопки EMAS 4A относятся к низковольтной коммутационной аппаратуре для ручной подачи команд в электрических цепях промышленного оборудования. Они применяются в шкафах автоматики, на пультах, станках, конвейерах, насосных установках и технологических линиях. Номинальный ток 4 А позволяет использовать устройства в цепях управления контакторами, реле и сигнальными модулями. Конструкция рассчитана на многократные нажатия, четкое переключение контактов и визуальное различение функций.
Технические характеристики
Ниже представлены основные параметры, определяющие электрические и эксплуатационные свойства кнопок EMAS 4A:
- номинальный ток коммутации — до 4 А в соответствующей категории применения,
- рабочее напряжение цепей управления — до 230 В переменного тока для распространенных исполнений,
- частота питающей сети — 50–60 Гц,
- посадочный диаметр панели — 22 мм,
- число рабочих положений — одно устойчивое либо одно нефиксируемое положение,
- способ возврата — пружинный механизм после снятия усилия,
- механическая износостойкость — до сотен тысяч и более циклов для типовых промышленных режимов,
- электрическая износостойкость определяется напряжением, родом тока, категорией нагрузки и фактическим током,
- материал корпуса — технический электроизоляционный полимер,
- материал токоведущих элементов — медные сплавы с контактными поверхностями,
- присоединение проводников — винтовыми зажимами контактного блока,
- монтаж — фронтальная установка в отверстие панели с механической фиксацией.
Особенности конструкции

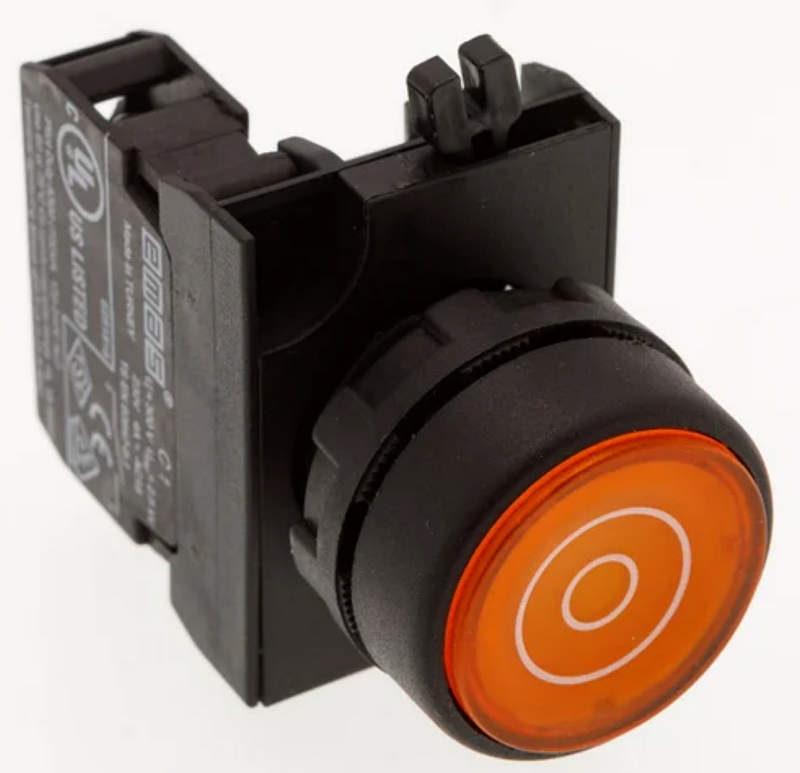

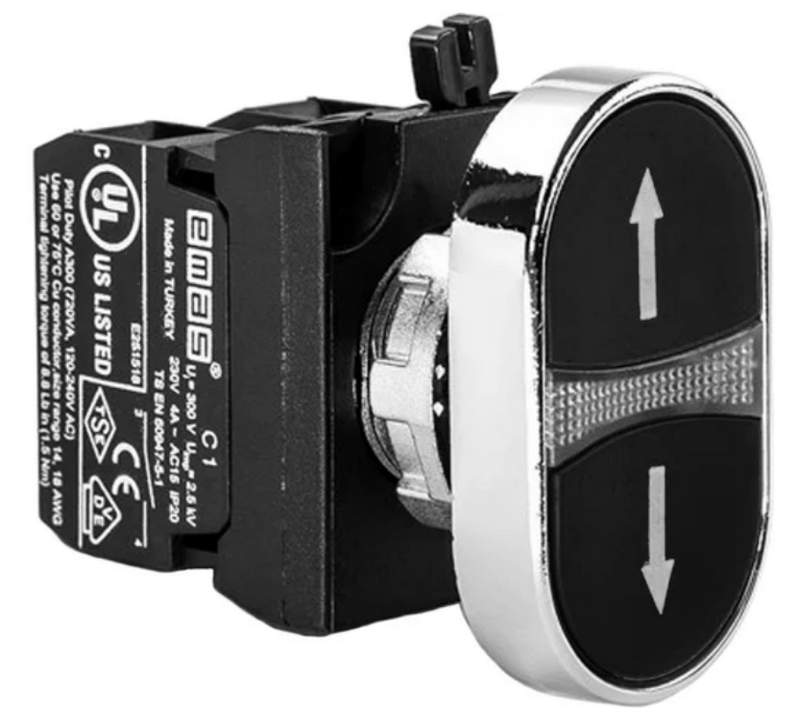

Конструктивно кнопки EMAS 4A состоят из фронтального нажимного элемента, направляющего корпуса, возвратной пружины, крепежного узла и контактного блока. Фронтальная часть принимает усилие оператора и передает его на внутренний шток. Направляющие поверхности обеспечивают осевое перемещение, а пружина формирует возвратное усилие. Контактный блок размещается с тыльной стороны панели и содержит неподвижные и подвижные контакты. Модульное исполнение разделяет механическую и электрическую части. Цвет головки служит функциональной маркировкой: зеленый обычно связывают с пуском, красный — с остановом, а черный, белый, желтый или синий — со вспомогательными командами. В отдельных вариантах используются грибовидные головки, плоские толкатели, выступающие кнопки или элементы с фиксацией. Световые исполнения дополняются ламповым либо светодиодным модулем для индикации состояния.
Режимы и принципы эксплуатации
Ключевыми режимами работы кнопок EMAS 4A являются следующие варианты:
- кратковременная команда с автоматическим возвратом после отпускания,
- замыкание управляющей цепи нормально разомкнутым контактом,
- размыкание цепи нормально замкнутым контактом,
- переключение двух цепей при применении комбинированных контактных блоков,
- фиксация состояния в специальных исполнениях до повторного воздействия,
- световая индикация команды при наличии сигнального модуля,
- работа в цепях блокировки, разрешающих или запрещающих последующую операцию.
Области применения
Ниже перечислены основные направления промышленного использования кнопок EMAS 4A:
- конвейерные линии и транспортирующие механизмы,
- управление контакторами электродвигателей,
- цепи пуска и останова технологических машин,
- операторские панели производственных установок,
- локальные посты управления исполнительными механизмами,
- системы сигнализации и подтверждения команд,
- электрощитовое оборудование промышленного назначения.
Таким образом, кнопки EMAS 4A являются функциональными элементами ручного управления, рассчитанными на коммутацию цепей с током до 4 А и установку в стандартные панели с отверстием 22 мм. Их конструкция сочетает механический привод, возвратный механизм и контактный блок, поэтому устройства используются в пультах, шкафах автоматики и промышленном оборудовании различного назначения. Компания «Олниса» поставляет кнопки EMAS 4A и другое промышленное электротехническое оборудование для предприятий и организаций. Поставка через «Олнису» обеспечивает получение необходимых компонентов для комплектации и эксплуатации систем управления.
