Grundfos CU 301 — умное управление скважинным насосом SQE с постоянным давлением

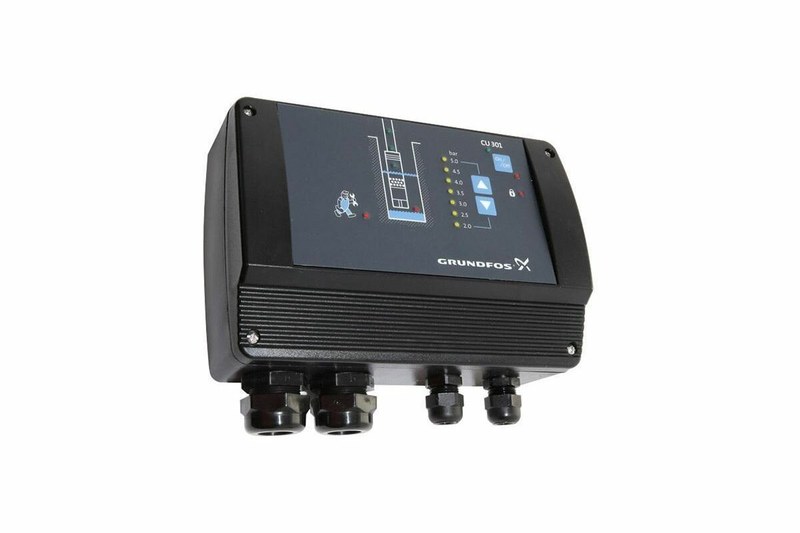

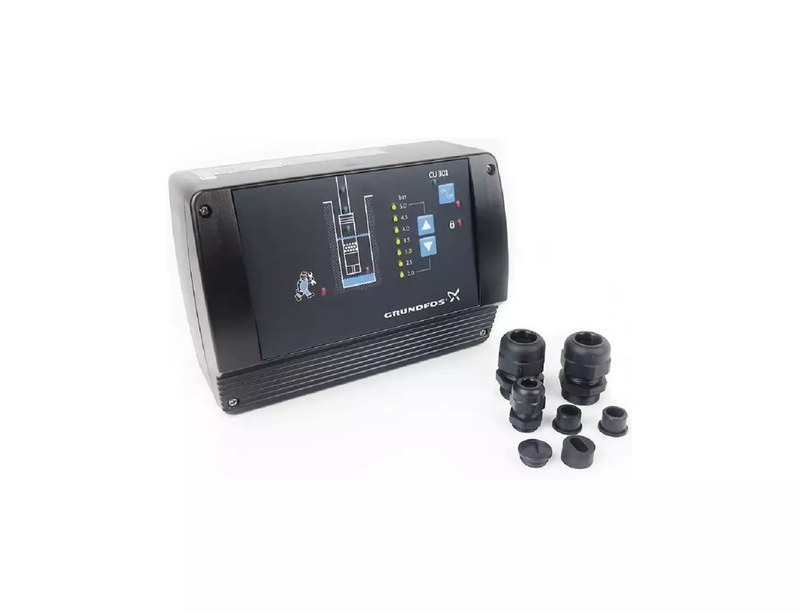

Скважинный насос может обладать большим запасом производительности, однако комфорт водоснабжения определяется не только количеством поднятой воды. Если расход постоянно меняется, давление в трубопроводе без регулирования также начинает колебаться. Комплект Grundfos 96524504 позволяет построить систему, в которой насос SQE самостоятельно изменяет частоту вращения и поддерживает заданный напор при открытии одной или нескольких точек водоразбора. Центральным элементом комплекта является блок CU 301. Он получает информацию от датчика давления, оценивает состояние водопроводной линии и передает скважинному насосу команду на изменение производительности. Производитель допускает применение комплекта 96524504 со всеми моделями SQE, поэтому система управления не привязана к одному конкретному типоразмеру насоса.
Технические характеристики
Основные параметры комплекта Grundfos 96524504 и блока CU 301 представлены ниже:
- тип оборудования — комплект автоматического управления скважинным насосом,
- основной контроллер — Grundfos CU 301,
- номер комплекта — 96524504,
- совместимые насосы — серия Grundfos SQE,
- принцип управления — изменение частоты вращения насоса по фактическому давлению,
- датчик давления в комплекте — 0–6 бар,
- выход датчика давления — 4–20 мА,
- мембранный гидробак — 8 л,
- манометр — до 10 бар,
- диаметр манометра — 63 мм,
- запорный кран — 3/4",
- кабельные фиксаторы — 20 шт.,
- питание CU 301 — 1×100–240 В, 50/60 Гц,
- собственная потребляемая мощность CU 301 — 5 Вт,
- максимальный потребляемый ток контроллера — 130 мА,
- степень защиты CU 301 — IP55,
- максимальная длина линии между CU 301 и насосом — 300 м,
- обмен с насосом — FSK по силовой линии,
- частота FSK — 132,45 кГц,
- поддержка токового входа — 0–20 или 4–20 мА,
- поддержка входа напряжения — 0–10 или 2–10 В,
- максимальная длина кабеля внешнего датчика — 500 м,
- рабочая температура контроллера — от -30 до +45 °C,
- температура хранения — от -30 до +60 °C,
- допустимая относительная влажность — до 95 %,
- масса блока CU 301 — около 1,35 кг,
- материал корпуса контроллера — PPO.
Особенности конструкции
Система Grundfos CU 301 регулирует не сам трубопровод, а производительность погружного насоса. Датчик фиксирует фактическое давление и передает контроллеру аналоговый сигнал. CU 301 сравнивает полученное значение с требуемой уставкой и изменяет скорость вращения SQE. Поэтому насос подает ровно столько воды, сколько необходимо при текущем потреблении, в пределах собственной гидравлической характеристики. Связь между контроллером и электроникой двигателя организована по силовому кабелю посредством частотной модуляции FSK. Дополнительная отдельная линия управления от CU 301 до скважины не требуется. В актуальных технических данных Grundfos допускает расстояние между контроллером и насосом до 300 м. Работа системы меняется в зависимости от интенсивности разбора воды. При небольшом расходе менее приблизительно 0,18 м³/ч давление в баке уменьшается постепенно. Насос запускается после снижения давления примерно на 0,5 бар относительно установленного значения и останавливается после превышения уставки приблизительно на 0,5 бар. При более интенсивном потреблении падение давления происходит быстрее, и CU 301 сразу начинает регулировать скорость насоса, удерживая давление практически постоянным. Когда потребление прекращается, насос заполняет восьмилитровый бак и через короткое время останавливается.
Области применения
Комплект Grundfos 96524504 с CU 301 может использоваться в следующих системах:
- автоматическое водоснабжение частного дома,
- управление погружным насосом Grundfos SQE,
- подача воды из глубокой скважины,
- поддержание постоянного давления в коттедже,
- водоснабжение нескольких санузлов,
- работа с несколькими одновременно открытыми кранами,
- подача воды к бытовой технике,
- организация скважинной системы с переменным расходом,
- системы полива с изменяющимся потреблением,
- автоматизация индивидуального источника водоснабжения.
Компания «Олниса» поставляет оборудование Grundfos для скважинных и автономных систем водоснабжения. В номенклатуре может быть представлен комплект управления постоянным давлением Grundfos 96524504 на базе контроллера CU 301 для насосов серии SQE. По оборудованию доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку продукции по всей территории России.
Преимущества
К преимуществам комплекта Grundfos 96524504 относятся:
- автоматическое поддержание установленного давления,
- регулирование производительности изменением скорости SQE,
- совместимость со всеми типоразмерами насосов SQE,
- датчик давления 0–6 бар в составе комплекта,
- мембранный бак объемом 8 л,
- манометр до 10 бар,
- коммуникация с насосом по силовому кабелю,
- отсутствие отдельного управляющего кабеля до скважины,
- максимальное расстояние до насоса 300 м,
- степень защиты контроллера IP55,
- потребляемая мощность CU 301 всего 5 Вт,
- поддержка аналоговых сигналов 4–20 мА и 0–10 В,
- автоматическая адаптация к изменению водоразбора,
- уменьшение перепадов давления при открытии нескольких точек,
- комплексная комплектация для построения системы постоянного давления.
Таким образом, Grundfos 96524504 представляет собой не отдельное реле включения, а полноценный комплект регулирования скважинного насоса SQE. CU 301 получает данные о давлении и меняет скорость работы погружного агрегата, благодаря чему производительность автоматически следует за реальным потреблением воды.
