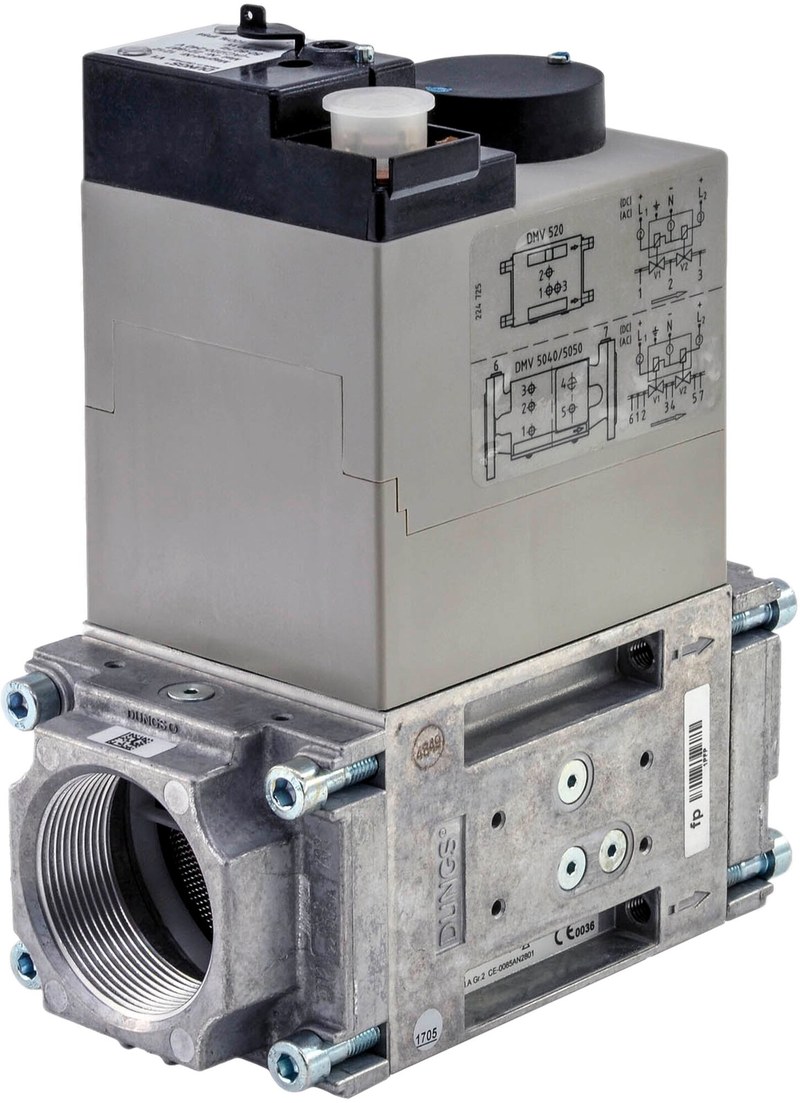

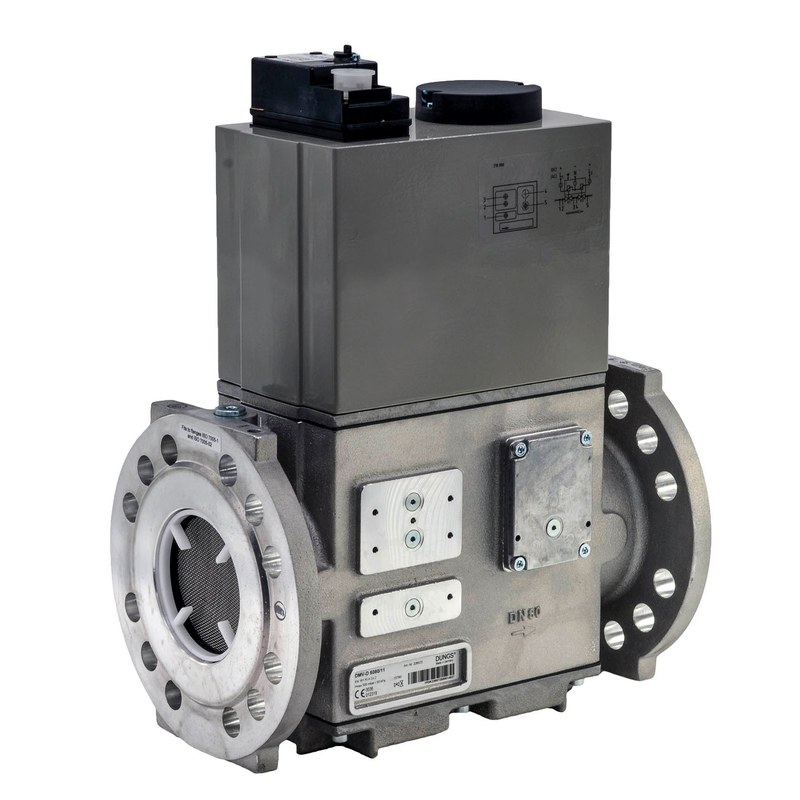

DUNGS DMV-D 5040/11 — двойной газовый клапан для надежного отсечения потока
В газовой арматуре безопасность часто строится не на одном запорном элементе, а на последовательном перекрытии потока двумя независимыми клапанами. DUNGS DMV-D 5040/11 226063 реализует этот принцип в одном компактном корпусе: внутри находятся два электромагнитных запорных узла V1 и V2, последовательно расположенных по ходу газа. Выбранное исполнение рассчитано на трубопровод DN40 и питание постоянным током 24–28 В. Оба клапана в исходном состоянии закрыты, открываются менее чем за одну секунду и так же быстро перекрывают поток при снятии управляющего напряжения. Максимально допустимое рабочее давление составляет 500 мбар.
Технические характеристики
Ключевые параметры DUNGS DMV-D 5040/11 226063 представлены ниже:
- тип оборудования — двойной электромагнитный запорный клапан,
- серия — DUNGS DMV-D/11,
- модель — DMV-D 5040/11,
- заказной номер — 226063,
- исполнение питания — DC,
- рабочее напряжение — 24–28 В DC,
- условный проход — DN40,
- максимальное рабочее давление — 500 мбар,
- количество запорных клапанов — 2,
- состояние без питания — нормально закрытое,
- тип клапанов V1 и V2 — одноступенчатые,
- время открытия — менее 1 с,
- время закрытия — менее 1 с,
- класс запорных клапанов — Class A, Group 2 по EN 161,
- номинальная мощность для типоразмера 5040/11 — около 90 ВА,
- степень защиты — IP54,
- продолжительность включения — 100 %,
- температура окружающей среды — от -15 до +60 °C,
- материал уплотнения седла — NBR,
- возможность установки индикатора закрытого положения — предусмотрена для V1 и V2,
- присоединение измерительного давления — G 1/4 и G 1/8,
- дополнительный фланец запального газа — G 3/4,
- допустимое монтажное положение — от вертикального положения электромагнита до горизонтального,
- частота переключений для DMV-D 5040/11 — до 1000 циклов в час,
- длина корпуса по присоединительным фланцам — 240 мм,
- масса — около 7,8 кг.
Особенности конструкции
DMV-D 5040/11 объединяет два последовательно работающих запорных механизма внутри общего газового корпуса. Такая архитектура сокращает количество отдельных соединений по сравнению с установкой двух самостоятельных клапанов и одновременно сохраняет двухступенчатое отсечение газовой среды. Оба узла относятся к нормально закрытому типу: при отсутствии электрического питания пружинный механизм удерживает запорные элементы на седлах. После подачи напряжения электромагниты перемещают исполнительные элементы и освобождают проход для газа. Для версии DMV-D оба клапана относятся к быстродействующим, поэтому открытие выполняется менее чем за одну секунду. При исчезновении напряжения возвратный механизм практически сразу возвращает элементы в безопасное закрытое положение. Этим DMV-D отличается от DMV-DLE, где один из каналов может иметь замедленное открытие. В клапане V1 предусмотрена ручная настройка максимального проходящего объема газа. Ограничение позволяет согласовать пропускную способность арматуры с фактическим режимом горелочного устройства. При этом регулировка расхода не отменяет основную функцию клапана — быстрое автоматическое отсечение газовой линии при прекращении управляющего сигнала. Газовая часть рассчитана на максимальное давление 500 мбар. В седлах применяются уплотнения на основе NBR. Конструкция предусматривает несколько контрольных точек для измерения давления до первого клапана, между V1 и V2 и после второго клапана. Благодаря этому состояние газового тракта можно контролировать на разных участках единого блока.
Области применения
DUNGS DMV-D 5040/11 226063 применяется в системах, где требуется быстрое двойное отсечение газового потока:
- промышленные газовые горелки,
- котельные установки,
- теплогенерирующее оборудование,
- газовые рампы,
- линии подачи топлива к горелочным устройствам,
- системы технологического нагрева,
- газовые установки с автоматическим управлением,
- цепи аварийного прекращения подачи газа,
- оборудование с низковольтной системой управления 24 В DC,
- газовые тракты с условным проходом DN40,
- установки, где требуется два последовательных запорных элемента в одном корпусе.
Компания «Олниса» поставляет газовую арматуру DUNGS для горелочных, котельных и промышленных теплотехнических систем. В номенклатуре может быть представлен двойной электромагнитный клапан DUNGS DMV-D 5040/11 226063 с условным проходом DN40 и питанием 24–28 В DC. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку оборудования по всей территории России.
Преимущества
К основным преимуществам DUNGS DMV-D 5040/11 226063 относятся:
- два последовательно установленных запорных клапана в едином корпусе,
- нормально закрытое безопасное положение,
- быстрое открытие менее чем за одну секунду,
- быстрое закрытие менее чем за одну секунду,
- максимальное рабочее давление 500 мбар,
- условный проход DN40,
- низковольтное питание 24–28 В DC,
- степень защиты IP54,
- непрерывный режим включения 100 %,
- ручное ограничение максимального расхода на клапане V1,
- возможность контроля закрытого положения V1 и V2,
- наличие нескольких точек измерения давления,
- уплотнения седел на основе NBR,
- частота переключений до 1000 циклов в час,
- объединение двух защитных ступеней в одном компактном узле.
Таким образом, DUNGS DMV-D 5040/11 226063 предназначен для построения газового тракта, в котором подача топлива должна перекрываться двумя последовательно расположенными запорными узлами. Модель DN40 рассчитана на давление до 500 мбар, использует два быстродействующих нормально закрытых клапана и работает от низковольтного питания 24–28 В DC.
