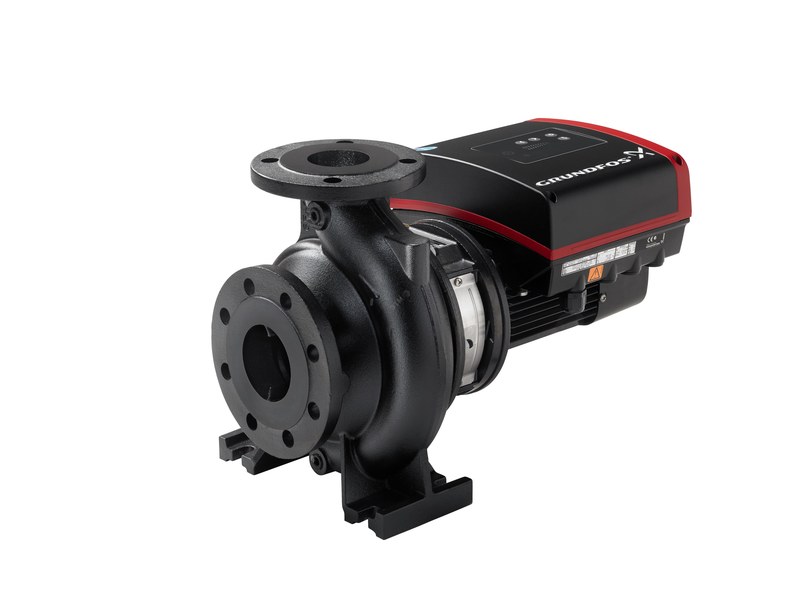

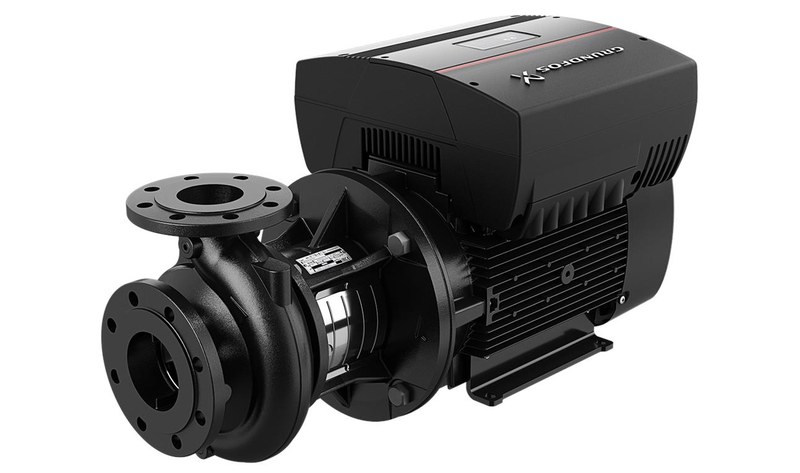

Grundfos NBE 125-315/275 — производительный моноблочный насос для инженерных систем

В крупных инженерных контурах насос должен не просто перемещать жидкость, а согласовывать фактическую производительность с изменяющейся потребностью системы. Grundfos NBE 125-315/275 92968704 решает эту задачу в компактной моноблочной компоновке: центробежная гидравлическая часть объединена с приводом без длинной соединительной рамы и отдельного подшипникового узла традиционного консольного агрегата. Модель относится к семейству NBE — моноблочным центробежным насосам с торцевым всасыванием и электронным регулированием. Для исполнения 92968704 производитель указывает двигатель 18,5 кВт, вход DN150, выход DN125 и фланцевое исполнение PN16. Серия построена по принципам EN 733 и используется в системах водоснабжения, охлаждения, отопления и промышленной циркуляции.

Технические характеристики

К основным параметрам Grundfos NBE 125-315/275 92968704 относятся:

• тип оборудования — одноступенчатый моноблочный центробежный насос,
• серия — Grundfos NBE,
• модель — NBE 125-315/275,
• номер продукта — 92968704,
• конструктивная схема — end-suction close-coupled,
• ориентация вала — горизонтальная,
• принцип всасывания — осевой подвод жидкости,
• направление нагнетания — радиальное,
• номинальный диаметр всасывающего патрубка — DN150,
• номинальный диаметр напорного патрубка — DN125,
• мощность электродвигателя — 18,5 кВт,
• номинальное давление фланцевого исполнения — PN16,
• тип привода — электронно регулируемый,
• регулирование производительности — изменением частоты вращения,
• рабочее колесо — центробежного типа,
• тип насоса — несамовсасывающий,
• торцевое уплотнение в обозначении исполнения — BQQE,
• материалы пары трения BQQE — карбид кремния/карбид кремния,
• эластомер уплотнения BQQE — EPDM,
• монтаж — стационарный,
• стандарт семейства — EN 733.

Особенности конструкции

Главная особенность NBE заключается в непосредственном объединении насосной и приводной частей. В моноблочной схеме не требуется длинная отдельная муфта между насосом и электродвигателем, характерная для насосов на общей фундаментной раме. Это уменьшает монтажную длину агрегата и исключает необходимость периодически корректировать соосность обычной эластичной муфты. Жидкость поступает в центр рабочего колеса вдоль оси вращения, ускоряется лопатками и далее направляется в спиральный корпус. После преобразования скоростной составляющей в давление поток выходит через радиально расположенный напорный патрубок. Такая одноступенчатая схема хорошо подходит для инженерных процессов, где требуется значительная подача без применения многоступенчатой гидравлики. Индекс E в обозначении NBE указывает на электронно регулируемую версию моноблочного семейства. Изменение частоты вращения позволяет не заставлять насос постоянно работать в одной фиксированной точке. При уменьшении потребности системы производительность может снижаться, а при росте нагрузки — увеличиваться в пределах рабочей характеристики. Grundfos применяет подобный принцип в системах охлаждения именно для согласования расхода с текущим запросом объекта. Для герметизации вращающегося вала применяется механическое уплотнение BQQE. В этой комбинации обе рабочие поверхности выполнены из карбида кремния, а вторичные эластомерные элементы — из EPDM.

Области применения

Grundfos NBE 125-315/275 92968704 может использоваться в крупных инженерных и технологических контурах:

• системы циркуляции охлажденной воды,
• контуры кондиционирования зданий,
• промышленные системы охлаждения,
• теплообменные установки,
• циркуляционные контуры отопления,
• техническое водоснабжение предприятий,
• промышленное перемещение воды,
• системы повышения давления,
• ирригационные установки,
• центральные насосные станции инженерных зданий,
• технологические линии с изменяющейся потребностью в расходе.

Компания «Олниса» поставляет насосное оборудование Grundfos для промышленных и инженерных систем. В номенклатуре может быть представлен моноблочный насос Grundfos NBE 125-315/275 92968704 мощностью 18,5 кВт с фланцевыми соединениями DN150 и DN125. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку насосного оборудования по всей территории России.

Преимущества

К преимуществам Grundfos NBE 125-315/275 92968704 относятся:

• моноблочная конструкция с уменьшенным количеством соединительных элементов,
• мощность электродвигателя 18,5 кВт,
• крупный всасывающий патрубок DN150,
• напорное присоединение DN125,
• фланцевое исполнение PN16,
• электронное регулирование производительности,
• возможность изменения частоты вращения под фактическую нагрузку,
• одноступенчатая центробежная гидравлика,
• компактность относительно длиннобазных насосных агрегатов,
• отсутствие обычной промежуточной муфты, требующей регулярной проверки соосности,
• конструкция back pull-out для упрощения обслуживания,
• торцевое уплотнение BQQE,
• пара трения из карбида кремния,
• пригодность для крупных систем циркуляции и охлаждения,
• соответствие конструктивной концепции EN 733.

Таким образом, Grundfos NBE 125-315/275 92968704 представляет собой промышленный моноблочный насос для систем, где требуется значительный расход и возможность управлять производительностью без постоянной работы двигателя в одном режиме. Компоновка close-coupled сокращает размеры насосного агрегата, а электронно регулируемый привод позволяет адаптировать его работу к изменению нагрузки инженерного контура.
