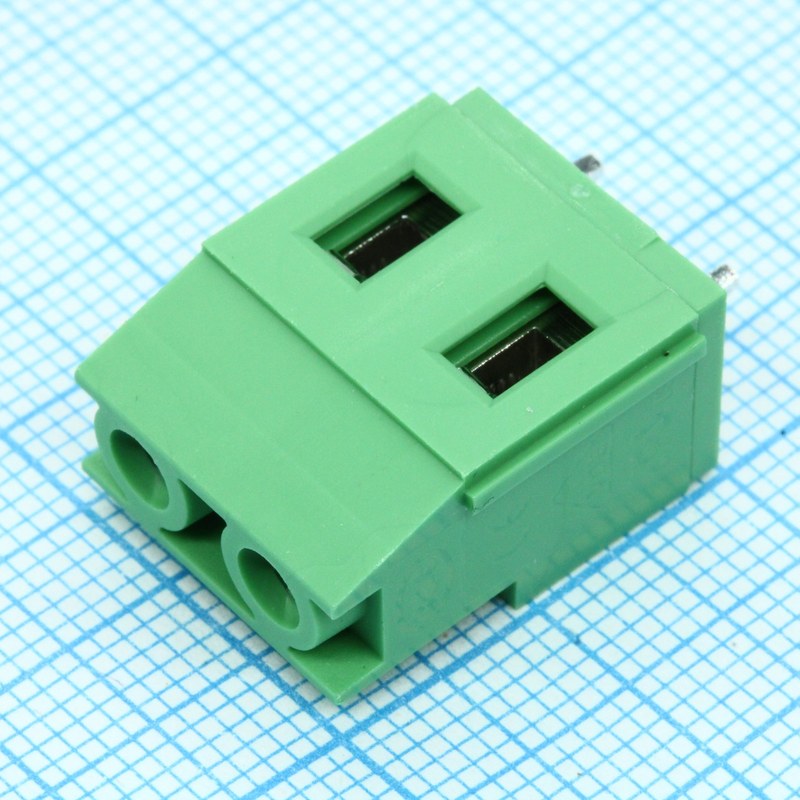

Розетка DEGSON 8EDGAM-7.5-02P — надежное соединение для печатных плат

Разъемное подключение проводников к электронной плате удобно там, где оборудование должно допускать быстрое обслуживание, замену отдельных модулей или отключение кабельной части без повторной пайки. Для подобных задач применяется DEGSON 8EDGAM-7.5-02P 10020003056 — двухполюсная розетка для печатного монтажа, рассчитанная на работу в составе разъемной клеммной системы. Модель имеет шаг между контактами 7,5 мм и ориентирована на передачу сравнительно значительного тока при компактном размещении на плате. По IEC для нее установлен номинальный ток 20 А при напряжении 320 В, а импульсная стойкость достигает 4 кВ. Направление подключения выполнено параллельно поверхности PCB, поэтому ответная часть входит в разъем сбоку, а не перпендикулярно плате.

Технические характеристики

Основные параметры DEGSON 8EDGAM-7.5-02P 10020003056 представлены ниже:

• тип изделия — розетка для разъемной клеммной системы,
• бренд — DEGSON,
• серия — 8EDGAM-7.5,
• исполнение — 8EDGAM-7.5-02P,
• код продукции — 10020003056,
• количество полюсов — 2,
• число электрических потенциалов — 2,
• количество рядов — 1,
• шаг между контактами — 7,5 мм,
• номинальный ток по IEC — 20 А,
• номинальное напряжение по IEC — 320 В,
• импульсное выдерживаемое напряжение — 4 кВ,
• номинальное напряжение UL для группы B — 300 В,
• номинальный ток UL для группы B — 15 А,
• номинальное напряжение UL для группы D — 300 В,
• номинальный ток UL для группы D — 10 А,
• направление соединения — 0°, параллельно печатной плате,
• тип подключения — пружинная контактная система,
• способ установки — пайка на PCB,
• материал токоведущих контактов — медь,
• покрытие контактной поверхности — олово,
• материал изоляционного корпуса — PA66,
• группа изоляционного материала — I,
• класс огнестойкости — UL94 V-0,
• цвет корпуса — серый,
• рабочая температура — от -40 до +105 °C с учетом кривой снижения нагрузки,
• соответствие экологическим требованиям — REACH и RoHS,
• масса изделия без упаковки — около 2,6 г.

Особенности конструкции

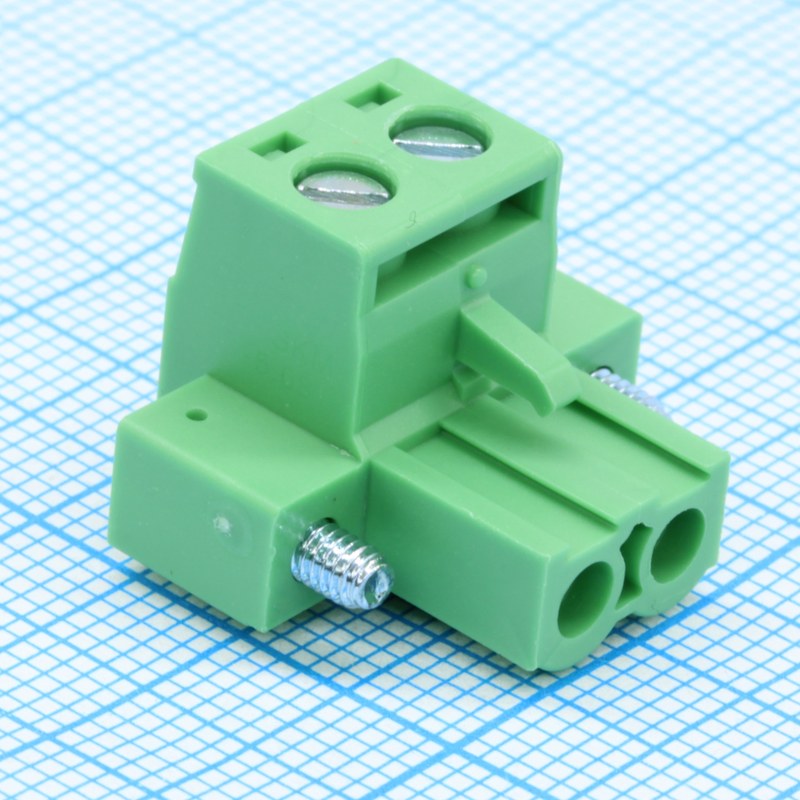

DEGSON 8EDGAM-7.5-02P представляет собой не кабельную вилку, а стационарную розеточную часть, которая закрепляется непосредственно на печатной плате. Ее контакты соединяются с токоведущими дорожками посредством пайки, после чего к установленному элементу подключается совместимая ответная часть. Такая архитектура позволяет вынести кабельное соединение за пределы PCB и сделать электрическое подключение разъемным. Особенность серии заключается в горизонтальном направлении стыковки. Ответный коннектор вводится параллельно поверхности платы. Подобная компоновка удобна в устройствах с ограничением по высоте корпуса, когда вертикально установленный разъем занял бы лишнее пространство над PCB. Контактная система выполнена на базе меди, а рабочие поверхности имеют оловянное покрытие. Лужение снижает влияние окисления контактной зоны и обеспечивает стабильное электрическое соединение при штатных условиях эксплуатации. Изоляционный корпус изготовлен из полиамида PA66, которому присвоен класс горючести UL94 V-0. Это означает способность материала прекращать самостоятельное горение в пределах условий соответствующего испытания. Шаг 7,5 мм обеспечивает увеличенное расстояние между соседними цепями по сравнению с компактными сериями 3,5 или 5,08 мм. В сочетании с номиналом 320 В и 20 А по IEC это позволяет применять разъем в цепях питания и управления, где необходимо передавать более высокую нагрузку через разъемное соединение. DEGSON также указывает защиту от случайного прикосновения к соединительной зоне как одну из конструктивных особенностей серии.

Области применения

DEGSON 8EDGAM-7.5-02P 10020003056 может использоваться в различных электронных и электротехнических устройствах:

• промышленные контроллеры,
• модули управления,
• источники электропитания,
• преобразовательная техника,
• печатные платы шкафной автоматики,
• интерфейсные электронные модули,
• системы распределения низковольтного питания,
• оборудование промышленной автоматизации,
• электронные блоки с разъемным подключением проводников,
• устройства, где требуется горизонтальный ввод ответного коннектора,
• модульные системы с возможностью быстрого отсоединения платы.

Компания «Олниса» поставляет соединительную технику DEGSON для промышленной автоматики, электронного оборудования и щитовых систем. В номенклатуре может быть представлена розетка DEGSON 8EDGAM-7.5-02P 10020003056 с двухполюсной контактной схемой и шагом 7,5 мм. По продукции предоставляются технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку электротехнических компонентов по всей территории России.

Преимущества

К преимуществам DEGSON 8EDGAM-7.5-02P 10020003056 относятся:

• номинальный ток до 20 А по IEC,
• рабочее напряжение до 320 В по IEC,
• импульсная стойкость 4 кВ,
• увеличенный контактный шаг 7,5 мм,
• горизонтальное направление подключения,
• разъемная архитектура соединения,
• монтаж непосредственно на печатную плату,
• медные токоведущие элементы,
• луженые контактные поверхности,
• корпус из полиамида PA66,
• класс огнестойкости UL94 V-0,
• эксплуатация при температуре до +105 °C с учетом снижения нагрузки,
• соответствие требованиям REACH и RoHS,
• защита соединительной зоны от случайного прикосновения.

Таким образом, DEGSON 8EDGAM-7.5-02P 10020003056 представляет собой двухконтактную PCB-розетку для построения разъемного электрического соединения на печатной плате. Шаг 7,5 мм, номинальный ток 20 А и напряжение 320 В позволяют использовать изделие не только в сигнальных, но и в более нагруженных цепях управления и питания.
