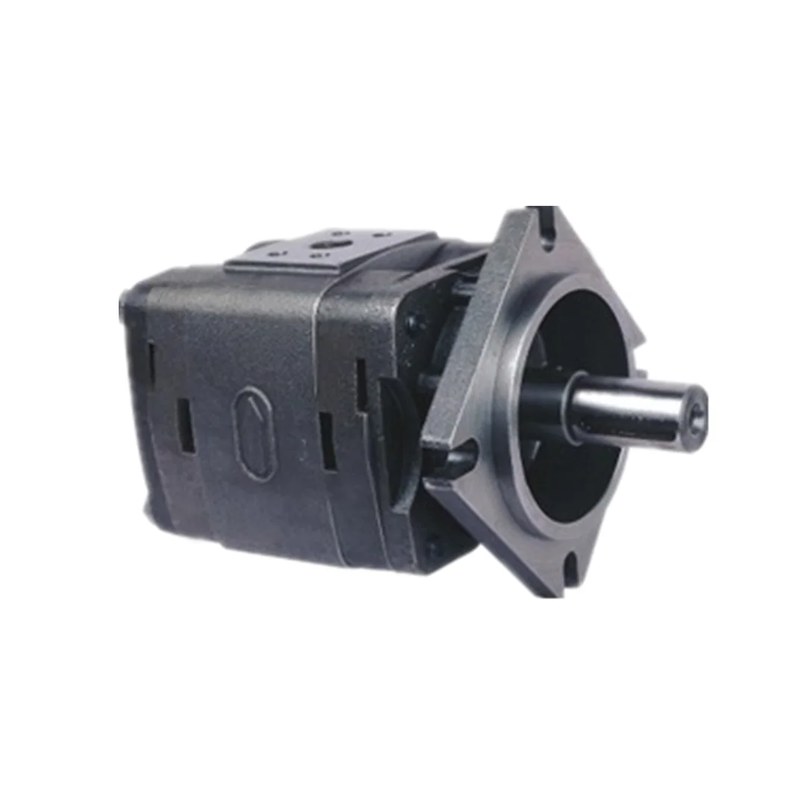

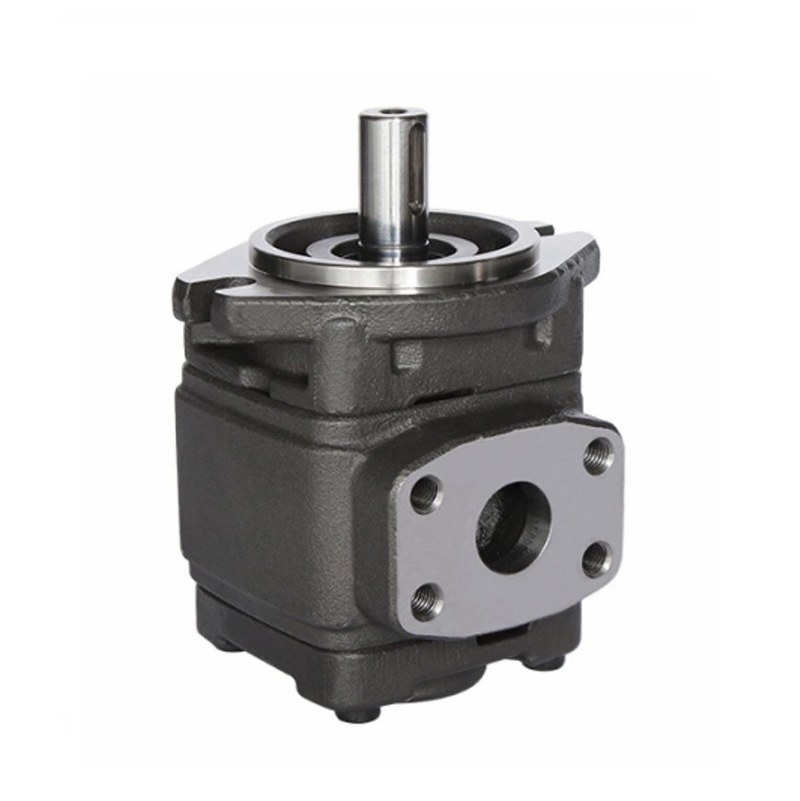

Duplomatic IGP7-200 — мощный гидронасос для производительных промышленных систем

В гидравлических установках с большим расходом рабочей жидкости насос определяет не только скорость исполнительных механизмов, но и стабильность всей силовой системы. Duplomatic IGP7-200-R11/10 относится к объемным насосам с внутренним зацеплением и предназначен для контуров, где требуется значительная подача при высоком рабочем давлении. Код выбранного исполнения — IGP7200R1110. Его рабочий объем составляет 202,7 см³ за один оборот приводного вала. При частоте вращения 1500 об/мин теоретическая подача достигает примерно 304 л/мин, а максимально допустимое рабочее давление для этого типоразмера составляет 250 бар.

Технические характеристики

Основные параметры Duplomatic IGP7-200-R11/10 приведены ниже:

• тип оборудования — гидравлический объемный насос,
• серия — Duplomatic IGP,
• исполнение — IGP7-200-R11/10,
• код — IGP7200R1110,
• принцип действия — внутреннее зубчатое зацепление,
• рабочий объем — 202,7 см³/об,
• расчетная подача при 1500 об/мин — 304 л/мин,
• максимальное рабочее давление — 250 бар,
• максимальная частота вращения — 1800 об/мин,
• типоразмер — IGP7,
• направление вращения — правое,
• обозначение вращения — R,
• монтажный фланец — SAE 4,
• тип приводного конца вала — цилиндрический шпоночный,
• гидравлические подключения — фланцевые SAE J518 Code 61,
• характер производительности — постоянный рабочий объем,
• серия исполнения — 11,
• рабочая среда — гидравлическая жидкость, соответствующая требованиям производителя,
• возможность построения многосекционных комбинаций — предусмотрена для семейства IGP.

Особенности конструкции

Принцип действия IGP7-200 основан на взаимодействии внутренней и наружной шестерен. При вращении приводного вала рабочие полости изменяют объем, захватывая жидкость со стороны всасывания и перемещая ее к напорному каналу. В отличие от насосов с наружным зацеплением, зубчатая пара здесь расположена более компактно относительно общей оси агрегата. Такая схема способствует равномерной подаче и снижению пульсаций потока. Для серии IGP Duplomatic применяет компенсацию как в радиальном, так и в осевом направлении. Давление рабочей жидкости используется для поддержания требуемых зазоров внутри насосного узла. Благодаря этому уменьшаются внутренние утечки при росте нагрузки и сохраняется объемная эффективность. Производитель также отмечает оптимизированное распределение механических нагрузок и специальные подшипники скольжения, рассчитанные на продолжительную эксплуатацию при высоких давлениях. Исполнение IGP7-200 отличается крупным рабочим объемом 202,7 см³/об. Поэтому один оборот вала перемещает значительно больший объем жидкости, чем насосы младших типоразмеров IGP3, IGP4 или IGP5. При 1500 об/мин расчетный поток составляет 304 л/мин, что делает модель подходящей для гидросистем, где необходимо быстро перемещать значительные объемы масла.

Области применения

Duplomatic IGP7-200-R11/10 применяется в гидросистемах с большим требуемым расходом:

• гидравлические прессы,
• промышленное металлообрабатывающее оборудование,
• литьевые машины,
• крупные гидравлические станции,
• станочные гидросистемы,
• приводы технологических механизмов,
• линии формовочного оборудования,
• оборудование с гидроцилиндрами большого рабочего объема,
• системы циркуляции гидравлического масла,
• силовые установки с рабочим давлением до 250 бар,
• гидравлические контуры с требованием пониженных пульсаций потока.

Компания «Олниса» поставляет гидравлическое оборудование Duplomatic для промышленных приводных и автоматизированных систем. В номенклатуре может быть представлен насос Duplomatic IGP7-200-R11/10 с кодом IGP7200R1110, рабочим объемом 202,7 см³/об и фланцевым подключением SAE. По продукции доступны технические консультации по характеристикам конкретного исполнения. Компания «Олниса» организует оперативную доставку промышленного оборудования по всей территории России.

Преимущества

К преимуществам Duplomatic IGP7-200-R11/10 относятся:

• рабочий объем 202,7 см³ за один оборот,
• расход до 304 л/мин при 1500 об/мин,
• максимальное рабочее давление 250 бар,
• внутреннее зубчатое зацепление,
• низкий уровень пульсаций по сравнению со многими традиционными зубчатыми схемами,
• радиальная компенсация внутренних зазоров,
• осевая компенсация рабочих элементов,
• стабильная объемная эффективность под нагрузкой,
• шпоночный приводной вал,
• монтажный фланец SAE 4,
• стандартизированные соединения SAE J518 Code 61,
• правое направление вращения,
• пригодность для продолжительного промышленного режима,
• возможность использования семейства IGP в многопоточных насосных комбинациях.

Таким образом, Duplomatic IGP7-200-R11/10 представляет собой производительный насос с внутренним зацеплением для стационарных гидравлических систем, в которых требуется большой объем подачи без перехода к регулируемому аксиально-поршневому агрегату. Рабочий объем 202,7 см³/об обеспечивает поток порядка 304 л/мин при 1500 об/мин, а допустимое давление 250 бар позволяет применять модель в нагруженных промышленных контурах.
